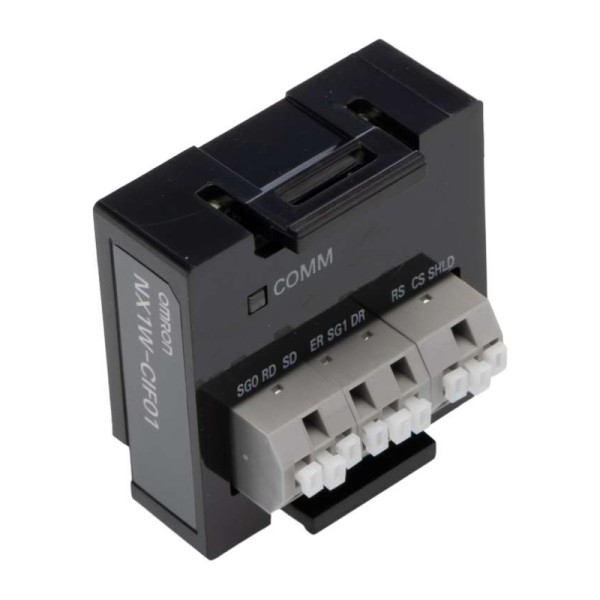

NX1W-CIF01 плата последовательного интерфейса Omron

В реальной модернизации нам чаще всего приходится стыковать новый контроллер с уже установленными приборами: весы, частотники старых серий, панель оператора, газоанализатор, термоконтроллер. Устройство исправно работает, менять его экономически бессмысленно, а в шкафу уже стоит NX1P2. В таких задачах последовательный порт - это не ретро, а быстрый способ интеграции без перекладки кабелей и замены узлов. Именно под такие сценарии и берут NX1W-CIF01 плату последовательного интерфейса OMRON.

OMRON NX1W-CIF01 в составе NX1P2

Эта плата ставится в систему NX и добавляет один канал RS-232C для контроллера NX1P2. На практике это означает, что мы можем подключить один прибор точка-точка и вести обмен в детерминируемом цикле ПЛК, не вынося конвертеры в поле и не городя отдельный шлюз. Для шкафной автоматизации это важно: меньше устройств - меньше точек отказа, проще трассировка и диагностика.

RS-232C здесь уместен там, где нужна короткая линия и прямое соединение. Ограничение по длине физически обусловлено уровнем сигналов и помехоустойчивостью интерфейса, поэтому держим трассу компактной, а экран и общую землю выполняем по правилам, чтобы не ловить паразитные наводки от силовой части.

Плата последовательного интерфейса OMRON NX1W-CIF01 и протоколы

С инженерной точки зрения ценность NX1W-CIF01 не в самом порте, а в поддержке типовых схем обмена: Host Link, Modbus RTU Master и свободный протокол. Это закрывает три разные категории задач.

• Modbus RTU Master - когда прибор умеет Modbus по RS-232 и от него нужны регистры: уставки, измерения, состояния. Важно, что контроллер выступает мастером: мы сами задаем опрос, тайминги, ретраи и увязываем обмен с логикой линии.

• Host Link - актуально при подключении совместимых устройств и при типовых сервисных операциях, где важна предсказуемость команд и ответа.

• Свободный протокол - когда у прибора свой формат кадров: ASCII-команды, бинарные посылки фиксированной длины, нестандартные контрольные суммы. В таких проектах свобода кадрирования решает: можно повторить заводской протокол без внешних преобразователей.

Режим обмена полудуплексный со старт-стоп синхронизацией - это стандартная для асинхронной последовательной связи модель, и в эксплуатации она важна тем, что требует дисциплины таймингов. Мы обычно закладываем паузы между запросом и чтением ответа, учитываем время обработки прибором и настраиваем таймауты так, чтобы при деградации линии контроллер не зависал в ожидании.

Монтаж, клеммы и обслуживание в шкафу

В шкафных сборках монтажная мелочевка часто определяет, сколько времени уйдет на пусконаладку. Здесь применены безвинтовые Push-in клеммы, и это реально ускоряет подключение: проводник подготовили, вставили, получили повторяемый контакт без перетяжки и без регулярной протяжки винтов на вибронагруженном оборудовании. Диапазон сечений проводов позволяет без экзотики подобрать жилу под короткие межблочные соединения в шкафу.

По габаритам плата компактная, поэтому ее удобно размещать даже в плотной компоновке, где рядом стоят модули ввода-вывода, клеммные группы и узлы питания. Небольшая масса тоже играет роль: меньше механической нагрузки на монтажную базу и меньше требований к усилению DIN-рейки при плотной сборке.

Практические примеры, где RS-232 оправдан

• Интеграция весового терминала: терминал выдает строку массы и статусы. Через свободный протокол парсим кадр, фильтруем нестабильные значения, а в ПЛК уже реализуем контроль дозирования.

• Подключение старого частотника: регистры Modbus RTU читаем и пишем напрямую, без отдельного преобразователя RS-232/Ethernet. Для сервисников это упрощает диагностику - один канал, одна точка обмена.

• Связь с измерителем, который не обновляли 10+ лет: устройство работает, документация описывает ASCII-команды. NX1W-CIF01 позволяет оставить измеритель на месте и быстро включить его в общий контур управления.

Нюансы, которые учитываем при вводе в эксплуатацию

Последовательная связь требует аккуратной инженерии. Мы рекомендуем сразу фиксировать в проектной документации: выбранную скорость порта, параметры кадра, таймауты, логику повторов и поведение при потере связи. На линии до 15 м обычно достаточно грамотной прокладки вдали от силовых кабелей, корректного подключения сигнальной земли и экрана с одной стороны, а также предсказуемой топологии без самодельных разветвлений.

Энергопотребление включено в потребление CPU - полезная деталь при расчетах питания шкафа: не приходится выделять отдельный бюджет на модуль, но важно помнить про суммарную нагрузку системы NX, особенно если в стойке много коммуникационных узлов.

Если нужно аккуратно добавить RS-232 к NX1P2 и без лишних промежуточных устройств связать ПЛК с прибором по Modbus RTU, Host Link или своему протоколу, берите NX1W-CIF01 и сразу планируйте параметры обмена и схему прокладки линии.
