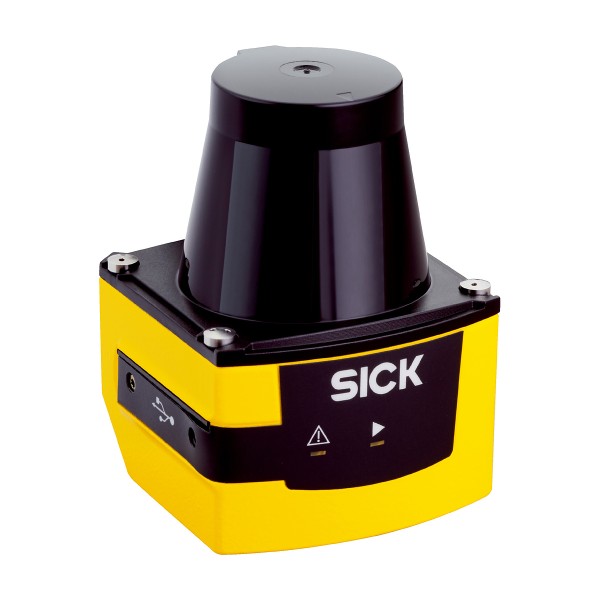

TIM361S-2134101 защитный лазерный сканер SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в цеху нужно закрыть зону вокруг робота или AGV без физических ограждений, чаще всего упираемся в две практические вещи: стабильность детекции на «сложных» поверхностях и корректная логика переключения защитных полей при смене режимов. TIM361S-2134101 защитный лазерный сканер SICK как раз рассчитан на такие сценарии - компактный 2D-LiDAR для охраны пространства с широким сектором обзора и гибкой конфигурацией полей, который удобно встраивать в реальную автоматику, а не только демонстрировать на стенде.
SICK TIM361S-2134101 в прикладной безопасности движения
В типовой задаче мы делаем два поля: предупреждающее и защитное. При движении тележки по складу поле растягиваем в направлении хода, при маневре в стесненном месте - сжимаем. У этой модели реализована защитная оценка полей и предусмотрены наборы конфигураций, поэтому переключение выполняется дискретными сигналами от ПЛК или контроллера навигации. На практике это снижает количество нестандартной логики в проекте: не нужно городить внешнюю математику по зонам и интерпретации измерений - сканер сам выполняет оценку нарушений по заданной геометрии.
Широкий сектор обзора важен именно в эксплуатации: при установке на угол рамы AGV или на стойку у станка можно закрыть боковой подход и фронт без второго датчика. Это экономит не на цене железа, а на кабельной инфраструктуре, вводах в шкаф, диагностике и времени на валидацию безопасности.
Серия TiM и почему она удобна монтажнику
В линейке TiM нам нравится инженерная «земная» компоновка: корпус малогабаритный и легкий, поэтому сканер можно ставить на тонкие кронштейны, кожухи и подвижные каретки без перерасчета механики. Низкое тепловыделение в типовом режиме тоже играет роль: внутри небольших закрытых объемов (например, ниша на тележке с батарейным отсеком) меньше риск получить локальный перегрев и уход параметров.
Степень защиты корпуса позволяет не переживать за мойку и пыль, но мы всегда напоминаем: IP не отменяет грамотного ввода кабеля и фиксации разъема. В реальных проектах большинство отказов - не из-за оптики, а из-за натяга жгута, заломов и незафиксированных ответных частей.
Защитный лазерный сканер SICK TIM361S-2134101: детекция, засветка, «ближняя зона»
В цехах часто есть проблемная оптика: черная резина на колесах, матовые пленки, блестящая нержавейка, а сверху - мощное освещение. Здесь критичны две вещи. Первая - работа с малоотражающими объектами в ближней зоне, потому что именно рядом со станком или бампером AGV происходят опасные пересечения. У TIM361S минимальная слепая зона небольшая, и это напрямую влияет на компоновку: датчик можно ставить ближе к габариту, уменьшая мертвое пространство, которое иначе пришлось бы закрывать дополнительными датчиками или механическими элементами.
Вторая - устойчивость к внешней засветке. В помещениях с высокими уровнями освещенности (прожекторы, световые купола, отражение от пола) это снижает вероятность ложных срабатываний и «плавающей» границы поля. На практике меньше простоев по необъяснимым остановкам и меньше времени на разбор логов при приемке.
Частота сканирования и угловое разрешение важны не «в вакууме», а в динамике: при движении объекта поперек луча датчик должен успевать подтвердить нарушение поля без запаздывания. Чем стабильнее временная картина, тем проще согласовать задержки в цепочке безопасности (время реакции, тормозной путь, перекрытие зоны).

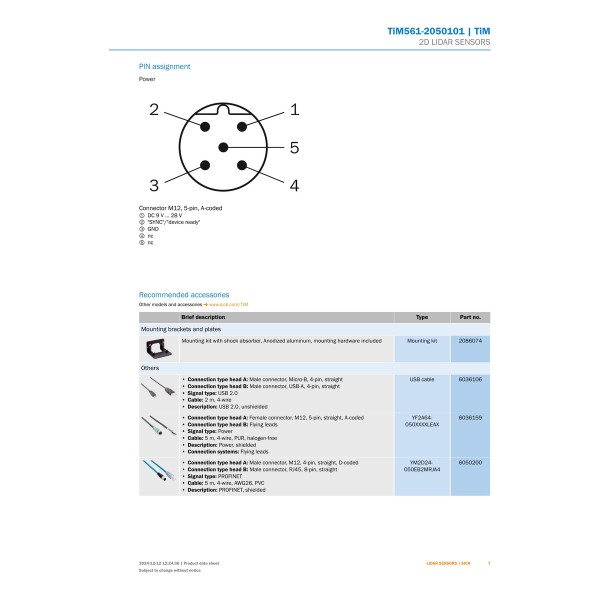

Подключение в систему управления и диагностика
Для интеграции в типовой шкаф автоматики важно, что питание допускает широкий диапазон - удобно, когда на объекте есть 24 В с просадками при пусках приводов или при работе от аккумулятора. Дискретные входы/выходы с логикой PNP позволяют напрямую стыковаться с большинством промышленных модулей ввода-вывода и контроллеров безопасности через промежуточные реле или напрямую, в зависимости от архитектуры.
По коммуникациям в проекте обычно используем Ethernet для настройки и обслуживания, а сервисный Micro-USB помогает, когда нужно оперативно подключиться на месте без сетевой инфраструктуры. Для эксплуатации это означает нормальную диагностируемость: можно быстро проверить текущие поля, причины остановок, качество видимости, не трогая остальную сеть объекта.
- Охрана периметра ячейки робота с переключением полей по режимам: наладка/автомат/обслуживание.
- AGV/AMR: адаптация защитного поля под скорость и направление, привязка к сигналам контроллера движения.
- Станки с подачей заготовки: контроль зоны оператора без механических барьеров там, где они мешают логистике.
Если нужен компактный сканер для помещений с гибкой логикой зон и нормальной инженерной диагностикой, закладывайте SICK TIM361S-2134101 в спецификацию и согласуем схему включения, поля и сигналы под вашу архитектуру безопасности.
- Потребляемая мощностьобычно 4 Вт
- Температура хранения-40 ... +75 °C
- СерияTiM
- Высота86 мм
- Источник светаИнфракрасный, 850 нм
- Напряжение питания9 ... 28
- Рабочая температура-10 ... +50 °c
- Степень защитыIP67
- Ширина60 мм
- Категория примененияВнутри помещений
- Тип устройстваДатчик 2D-LiDAR
- Класс защитыIII
- Размер / Длина60
- Тип выходов DOPNP
- ИнтерфейсыEthernet, Micro-USB
- Количество полей16 троек полей (48 защитных полей)
- Класс лазера1
- Угловое разрешение0.33
- Объект измеренияHDDM+
- Частота сканирования15
- Масса0.25 кг
- Средняя наработка до опасного отказа (MTTFd)> 100 лет
- Интегрированная функцияЗащитная оценка полей
- Рабочий диапазон0,05 ... 10 м
- Горизонтальный угол раскрытия270 °
- Слепая зона0 ... 0,05 м
- Количество цифровых входов4
- Количество цифровых выходов4
- Выходной ток≤ 100 мА
- Устойчивость к внешней засветке80000 лк
