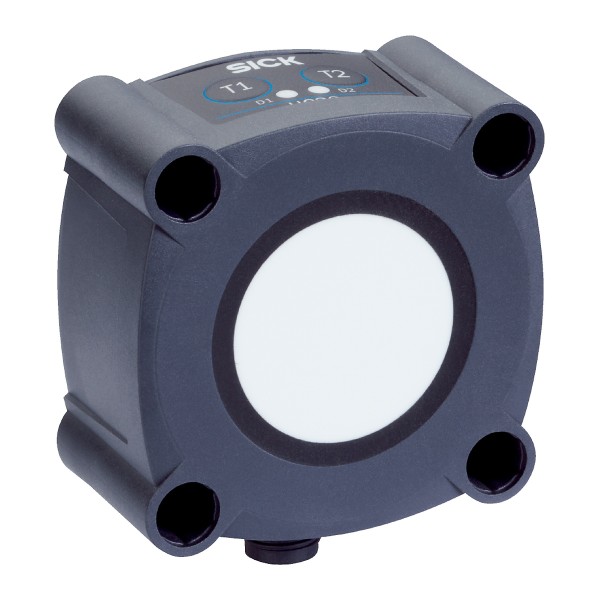

Как UC30-214162 SICK ведет себя на линии
В реальной автоматизации ультразвук чаще всего ставят туда, где оптика начинает давать ложные срабатывания: прозрачные пленки, черные матовые поверхности, неоднородные текстуры, пыль и аэрозоль. UC30-214162 ультразвуковой датчик расстояния SICK мы обычно рассматриваем как рабочую лошадку для контроля уровня, наличия и позиционирования, когда нужно стабильное измерение без привязки к цвету и отражающей способности.
Типовой сценарий: конвейер подает тару разной формы, а датчик должен отрабатывать два состояния - допуск/недопуск по высоте заполнения и наличие изделия в зоне. Здесь важны два момента. Первый - предсказуемая динамика, чтобы ПЛК мог нормально связать событие с реальным положением объекта. Второй - повторяемость, чтобы граница срабатывания не гуляла от смены к смене при той же механике.
Ультразвуковой датчик расстояния SICK UC30-214162: что важно в эксплуатации
Серия UC30 рассчитана на промышленную установку, и это видно по набору практичных решений. Быстрая готовность после подачи питания снижает риск, что линия уйдет в аварию при кратковременных просадках или при переключениях питания шкафов. В дискретных задачах время реакции определяет, на какой скорости конвейера мы еще успеваем отработать отбраковку или синхронизировать пневматику. При этом отдельное время отпускания полезно, когда объект имеет рваную геометрию или есть вибрации: правильно подобранная логика в ПЛК и корректно выставленная зона позволяют избежать дребезга выходов.
Гистерезис у ультразвука - не формальность. На объектах типа пленка на рулоне, сыпучий материал в бункере или волнистая поверхность (например, пачки картона) он помогает держать стабильный дискретный сигнал без постоянного пересчета границ. На практике мы добиваемся более спокойной диагностики на верхнем уровне и уменьшаем количество ложных сообщений в SCADA.
Монтаж и подключение UC30-214162 SICK в шкафу и на механике

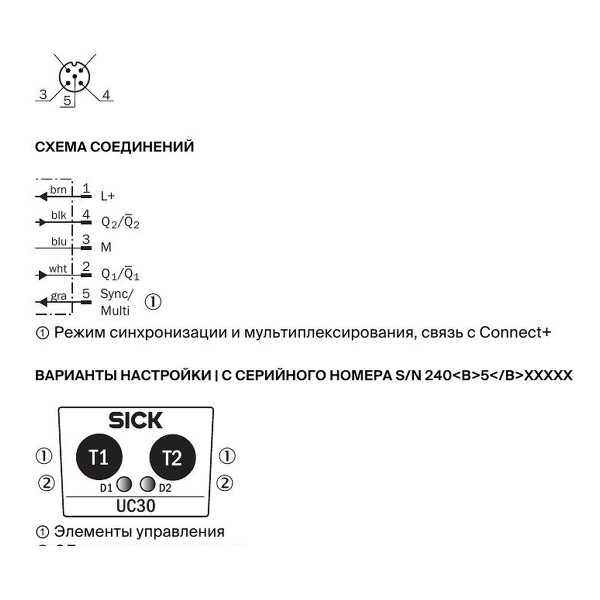

Подключение через M12 на 5 контактов упрощает сервис: можно быстро заменить датчик без перекоммутации клемм и без риска перепутать цепи. Для нас это особенно критично на объектах с круглосуточной работой, где время простоя дороже самого узла. Питание в широком диапазоне удобно при типовых 24 В DC системах, где реальное напряжение на конце длинной линии может проседать из-за падения на кабеле и коммутационной аппаратуре.
Корпус из PBT/PET нормально переносит эксплуатацию в местах, где есть влажная уборка и периодические перепады температур. По опыту, именно стойкость к среде, а не паспортная дальность, чаще определяет, будет ли датчик жить без внеплановых замен. Степени IP65/IP67 закрывают большинство задач в цеху: от пыли на деревообработке до брызг на пищевых участках (при корректном подборе ответной части разъема и уплотнений).
Синхронизация, мультиплексирование и работа в группе
Когда ультразвуковых точек на линии много, всплывает типовая проблема - взаимные помехи. Здесь помогает групповая работа с синхронизацией и мультиплексированием до 50 датчиков: можно развести по времени излучение и прием, чтобы соседние головки не ловили чужое эхо. На практике это дает две выгоды: уменьшается количество паразитных переключений на близко стоящих постах и проще отлаживать линию, потому что поведение каждого канала становится повторяемым.
Мини-пример: контроль высоты стопы заготовок на нескольких позициях параллельно. Без синхронизации при одинаковых направлениях установки датчики иногда видят отражение от соседней зоны, особенно если рядом есть жесткие экраны или направляющие. При корректной настройке группового режима эта история исчезает, а технологу не приходится расширять окна контроля с потерей точности.
Настройка и диагностика на месте, без ноутбука
Teach-in через кнопки - это не про удобство для новичков, а про обслуживание в поле. Когда нужно быстро выставить точки срабатывания после замены механики или переналадки, инженер КИПиА делает это на месте, не подключая внешний софт и не тратя время на доступ к шкафу управления. Два светодиода - простой, но рабочий инструмент: по индикации видно состояние выходов и можно быстро понять, проблема в механике (объект не приходит), в настройке окна или в электрике.
Отдельно отметим температурную компенсацию: в задачах измерения расстояния она снижает дрейф показаний при смене сезона или при разогреве оборудования. Для контроля уровня в емкости или позиционирования каретки это напрямую влияет на стабильность уставок и количество корректировок со стороны оператора.
Где UC30-214162 оправдан по надежности
MTTFd на уровне 101 года говорит не о том, что датчик будет работать век, а о дисциплине разработки и прогнозируемом ресурсе элементов при нормальных режимах. Для нас это аргумент, когда датчик ставится в критичную точку, а доступ к нему ограничен: под защитными ограждениями, на портале, внутри узла с длинной процедурой останова. В таких местах важны и низкое энергопотребление, и термодиапазоны хранения/работы - оборудование переживает транспортировку, простои на холодном складе и запуск в неидеальных условиях.
Если нужна стабильная ультразвуковая дискретика и адекватное поведение в группе датчиков, закладывайте UC30-214162 в спецификацию и передавайте нам исходные условия по объекту - подберем схему включения и уставки под вашу механику и цикл.
- Потребляемая мощность≤ 1,2 Вт
- Разрешение≥ 0,18 мм
- Температура хранения-40 ... +85 °C
- Номинальный выходной ток≤ 0.2 А
- СерияUC30
- Количество дискретных выходов2
- Время инициализации< 380 мс

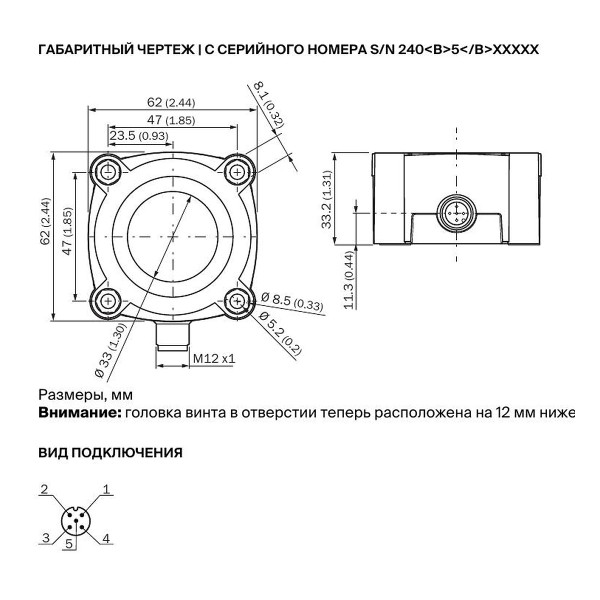

- Высота62 мм
- Глубина33.2 мм
- Материал корпусаПластик PBT/PET
- Напряжение питания9 ... 30
- НастройкаКнопки Teach-in
- Принцип действияУльтразвуковой
- Рабочая температура-25 ... +70 °c
- Степень защитыIP65 / IP67
- Форма корпусаПрямоугольная
- Частота переключения4 Hz
- Ширина62 мм
- Время отпускания43 Мс
- Тип устройстваУльтразвуковой датчик расстояния
- Тип подключения системыРазъём M12, 5-контактный
- Тип синхронизацииДо 50 датчиков
- Время отклика180 мс
- Класс защитыIII
- Макс. частота120 кГц
- Тип выходов DOPNP
- Интерфейсы2 светодиода
- Многофункциональный вход1 × MF
- Масса180 кг
- Предельная дальность5000 мм
- Повторяемость± 0,15 %
- Точность измерения± 1 %
- Температурная компенсацияЕсть
- Гистерезис50 мм
- Средняя наработка до опасного отказа (MTTFd)101 год
- МультиплексированиеДо 50 датчиков
