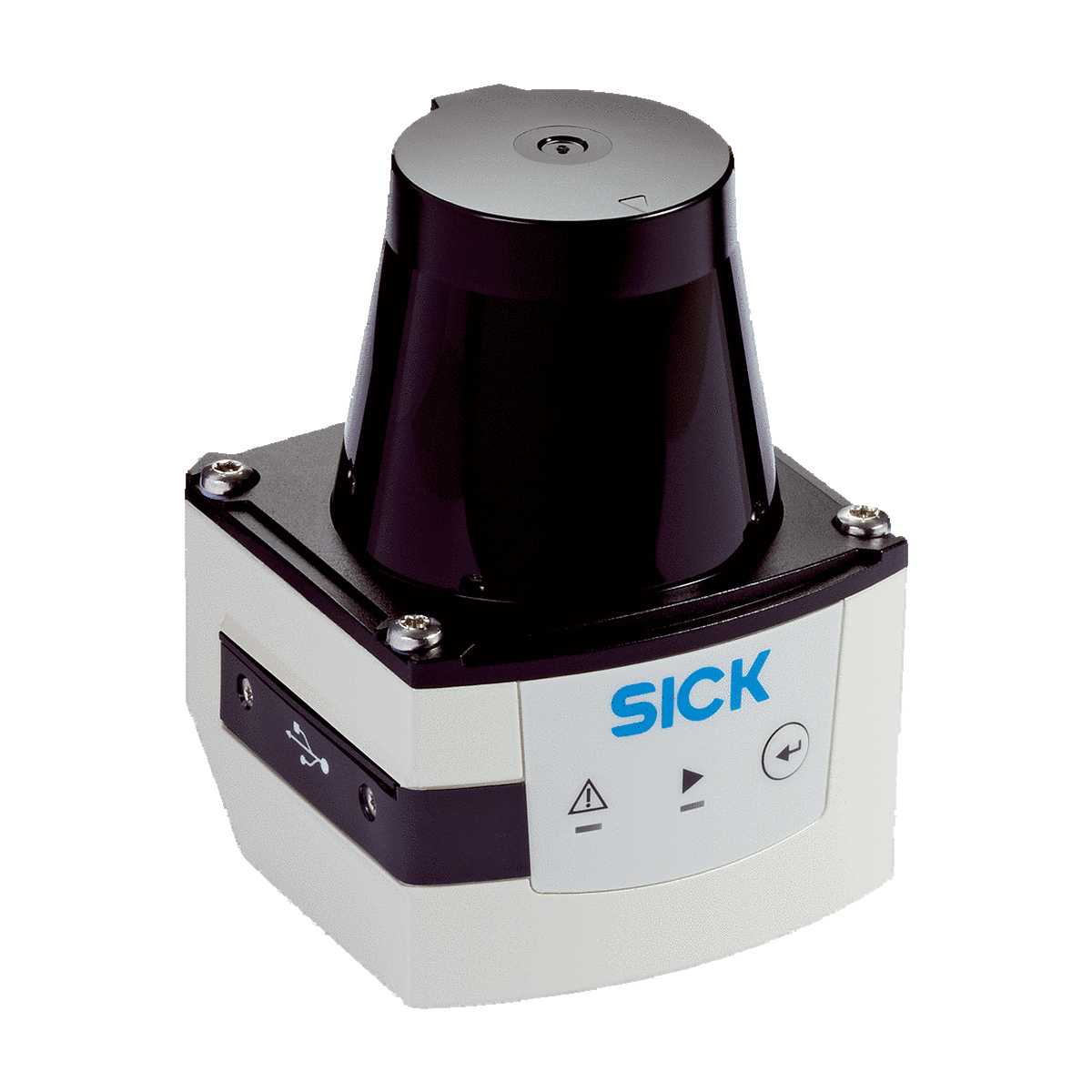

TIM581-2050101 датчик 2D-LiDAR SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
SICK TiM581-2050101 в типовой задаче цеха и улицы
Чаще всего 2D-LiDAR ставят не ради красивых облаков точек, а чтобы закрыть конкретную эксплуатационную боль: робот тележка должен стабильно объезжать паллеты, ворота - понимать наличие транспорта, а конвейерная зона - контролировать габарит без постоянных ложных срабатываний от света и пыли. В таких задачах мы обычно выбираем решения, где важны три вещи: предсказуемая геометрия обзора, нормальная работа по темным поверхностям и понятная интеграция в Ethernet-сеть. Именно под это и подходит датчик 2D-LiDAR серии TiM - SICK TiM581-2050101.
У прибора широкий сектор обзора 270°: на практике это означает, что одним датчиком можно перекрыть большую часть фронта движения AGV/AMR или сделать контроль зоны перед поворотом транспортера без установки пары сканеров. При монтаже на стойку у ворот такой угол часто позволяет одновременно видеть створ и прилегающую площадку, упрощая логику в ПЛК.
Датчик 2D-LiDAR SICK TiM581-2050101: почему дальность по 10% отражению важнее паспортных метров
В реальной эксплуатации проблемы начинаются не на белой стене, а на матовой пленке, резине, грязной таре и темной одежде персонала. Заявленная дальность при отражении 10% - это как раз приближенный ориентир для темных объектов. Когда датчик уверенно видит такие цели, инженер меньше тратит времени на костыли в алгоритме: фильтры, задержки, расширение зон, повторные проверки. Для задач контроля присутствия и навигации это напрямую влияет на стабильность: меньше дерганий, меньше неожиданных остановок, проще валидация проекта.
Отдельно отмечаем минимальную слепую зону порядка первых сантиметров. В компоновке с защитными бортами или при установке на низкую раму робота это критично: объект, находящийся почти вплотную, не проваливается в мертвую зону и не превращается в неприятный сюрприз на малой скорости.
Интерфейсы и внедрение в автоматику без лишних переходников
Для интеграции в систему управления предусмотрен Ethernet. В наших проектах это обычно означает два понятных сценария:
- подключение в промышленный коммутатор и получение измерительных данных на ПК/контроллер верхнего уровня для построения карт, контуров, виртуальных зон;
- диагностика и первичная настройка на месте через сервисный ноутбук, где важно быстро проверить ориентацию сканера, наличие паразитных отражений и качество данных.
Micro-USB удобен именно как сервисный порт: в пусконаладке это экономит время, когда сеть на объекте еще не разведена или сегмент Ethernet закрыт политиками.
Полезная деталь для электрика - питание в широком диапазоне 9-28 В. На практике это спасает, когда питание приходит от бортовой сети мобильной платформы, а просадки на пусках приводов неизбежны. При обычном потреблении порядка нескольких ватт датчик не перегружает DC/DC и не требует отдельного мощного канала.
Оптика, засветка и работа внутри и вне помещений
Источник излучения - инфракрасный диапазон, при этом прибор рассчитан на устойчивость к внешней засветке. Это не абстрактная цифра, а реальный критерий для складов с большими воротами, зон у доклевеллеров и наружных площадок, где солнечный свет и отражения от мокрого асфальта часто ломают недорогие дальномеры. Когда датчик держит засветку, мы получаем ровные сканы без выпадений, а алгоритмы распознавания кромки паллеты или стенки контейнера не начинают ошибаться в самый неподходящий момент.
Диапазон рабочих температур и возможность применения внутри и вне помещений закрывают типовую логистику: холодный тамбур, неотапливаемый склад, открытая рампа. При этом степень защиты корпуса IP67 важна не только от дождя. В производстве IP67 - это еще и устойчивость к мелкой пыли, влажной уборке, конденсату, а также к неизбежным брызгам при мойке пола. Мы обычно рекомендуем все равно продумать козырек и правильную ориентацию окна - это дешевле, чем потом ловить паразитные отражения от капель.
Точность геометрии и динамика: что дают угловое разрешение и частота сканирования
Для задач 2D-контроля важна не только дальность, но и геометрическая дискретизация. Угловое разрешение порядка долей градуса влияет на то, насколько уверенно датчик видит тонкие стойки стеллажа, ножки паллеты и кромки ограждений. На практике это превращается в более стабильное построение контуров и меньшее количество ложных кластеров.
Частота сканирования 15 Гц - рабочий компромисс для медленной и средней динамики: погрузчики, тележки, AGV, а также контроль зоны на конвейере. Например, при движении платформы 1-1,5 м/с такой темп обновления обычно достаточен, чтобы контроллер успевал пересчитывать препятствия и траекторию без избыточной нагрузки на сеть и CPU.
Один цифровой выход PNP часто используют как сигнал готовности устройства или синхронизацию. В реальных шкафах автоматики это удобно: можно завести статус в ПЛК и корректно обрабатывать ситуации перезапуска, потери связи или сервисного режима, а не выяснять на месте, почему система внезапно перестала видеть мир.
По надежности важен показатель MTTFd более 100 лет: это не про то, что датчик будет работать век, а про расчетную вероятность опасного отказа. Для интеграторов это упрощает обоснование надежности узла и документацию по рискам, особенно когда LiDAR участвует в функциях предотвращения столкновений на уровне системы.
Если нужен компактный, сетевой 2D-LiDAR с широким обзором, устойчивый к засветке и рассчитанный на реальную логистику, выбираем TIM581-2050101 датчик 2D-lidar SICK и закладываем его в схему с правильной механикой и чистой кабельной инфраструктурой.
Перед заказом пришлите нам схему установки и высоту монтажа - проверим перекрытие зоны, слепые участки и дадим рекомендации по подключению в ваш шкаф автоматики.
- Потребляемая мощностьобычно 4 Вт
- Температура хранения-40 ... +75 °C
- СерияTiM
- Высота86 мм
- Источник светаИнфракрасный, 850 нм
- Напряжение питания9 ... 28
- Рабочая температура-25 ... +50 °c
- Степень защитыIP67
- Ширина60 мм
- Тип устройстваДатчик 2D-LiDAR
- Категория примененияВнутри и вне помещений
- Класс защитыIII
- Размер / Длина60
- Тип выходов DOPNP, синхронизация / готовность устройства
- ИнтерфейсыEthernet, Micro-USB
- Класс лазера1
- Угловое разрешение0.33
- Объект измеренияHDDM+
- Частота сканирования15
- Масса0.25 кг
- Средняя наработка до опасного отказа (MTTFd)> 100 лет
- Интегрированная функцияПередача измерительных данных
- Рабочий диапазон0,05 ... 25 м
- Дальность при отражении 10%8 м
- Горизонтальный угол раскрытия270 °
- Слепая зона0 ... 0,05 м
- Количество цифровых выходов1
- Выходной ток≤ 100 мА
- Устойчивость к внешней засветке80000 лк
