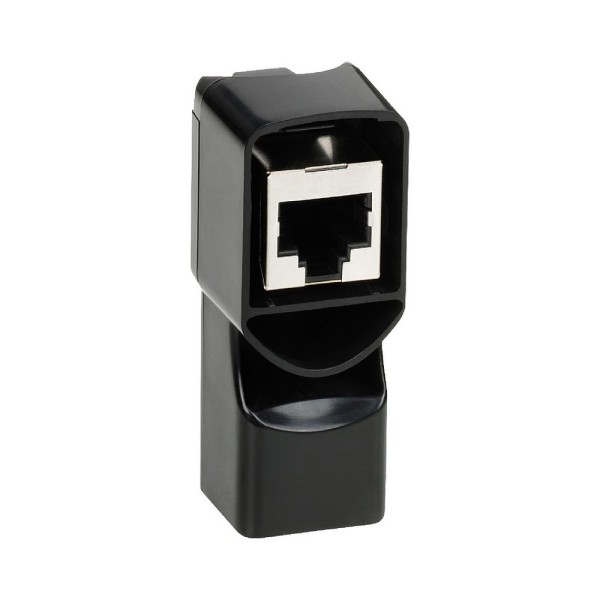

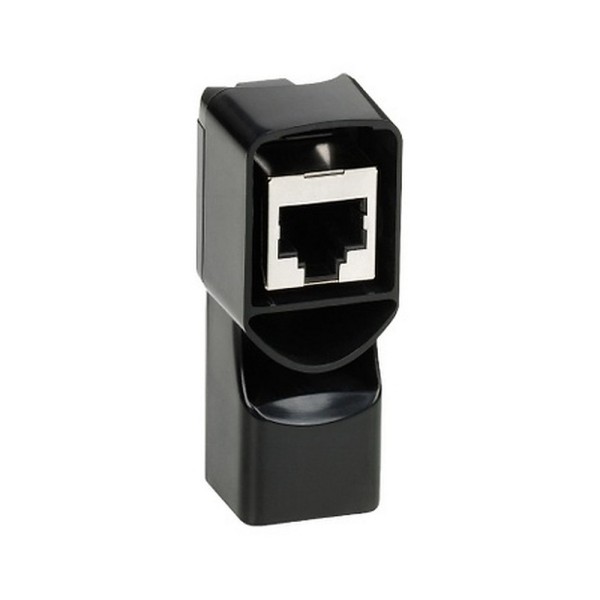

VW3A1105 адаптор RJ45 гнездо-гнездо для ATV71 Schneider Electric

В типовой эксплуатации приводов Altivar часто возникает задача вынести графический терминал на дверь шкафа или в операторскую зону, сохранив штатную линию связи и не вмешиваясь в внутреннюю разводку. На практике проблема обычно не в самом терминале, а в аккуратном сопряжении кабеля: ограниченное место в шкафу, радиусы изгиба, необходимость быстро отключить панель при обслуживании. Здесь и работает VW3A1105 - адаптор RJ45 гнездо-гнездо для ATV71 Schneider Electric: по сути это корректный стык RJ45 без самодельных скруток и переходников, который держит механику и обеспечивает повторяемость подключения.

Schneider Electric VW3A1105 в схемах выноса терминала

Мы применяем этот адаптационный элемент, когда выносной графический терминал подключается через промежуточный кабель и требуется соединить два отрезка с разной трассировкой: короткий патч-корд внутри шкафа и более длинный кабель до двери. Формат гнездо-гнездо удобен тем, что обе стороны остаются на заводских обжатых разъемах, а это критично для обслуживания: в цеховых условиях обжим RJ45 ручным инструментом часто дает нестабильное качество, особенно при нестандартных кабелях или при нехватке места для нормальной раскладки жил.

В результате получаем понятную сервисную точку: терминал можно снять, не разбирая шкаф, а при диагностике быстро заменить участок кабеля, локализовав проблему по частям трассы.

Почему именно адаптор RJ45 гнездо-гнездо важен в эксплуатации Altivar

Узел соединения в цепи терминала обычно недооценивают. Но в реальных шкафах на него воздействуют вибрации от вентиляторов, периодические подергивания кабеля при открытии двери, а также температурные циклы. Любая нестабильность контакта проявляется не как красивый отказ, а как плавающие обрывы связи: то терминал видит привод, то теряет соединение при касании кабеля или при смене режима работы шкафа.

Адаптор RJ45 гнездо-гнездо решает задачу корректно: соединение получается механически фиксированным, с нормальной геометрией коннектора и повторяемым качеством контакта. Для персонала КИПиА это означает меньше времени на поиск интермиттирующих неисправностей и меньше ложных подозрений на сам привод или терминал.

Совместимость VW3A1105 Schneider Electric и типовые применения

Мы закладываем VW3A1105 в проекты с приводами Altivar, когда по компоновке требуется вынести панель на фронт шкафа или на отдельный пульт. Адаптор используется как часть цепочки подключения выносного графического терминала и совместим с рядом устройств Altivar, включая ATV61/ATV71 и другие семейства, где применяются соответствующие аксессуары подключения терминала.

Мини-пример из практики: шкаф управления насосной группой, привод установлен на монтажной панели, терминал нужен на двери для оперативной смены уставок и просмотра аварий. Внутри шкафа оставляем короткий кабель до привода, на стенке ставим стык через RJ45 гнездо-гнездо, дальше - отдельный кабель в дверь через кабель-канал с соблюдением радиусов. При необходимости замены двери или терминала не трогаем внутреннюю часть шкафа и не рискуем нарушить заводскую коммутацию.

Монтажные нюансы, которые уменьшают отказы связи

• Разносите силовую часть и кабель терминала по разным каналам, не прижимайте линию к силовым проводам и выходному кабелю двигателя. На длинных трассах это снижает риск наводок и ложных сбоев отображения/обмена.
• Не делайте натяг кабеля на разъемах. Даже хороший контакт RJ45 при постоянной тяге деградирует быстрее, чем при нормальной разгрузке.
• Держите соединение доступным для обслуживания: адаптор удобнее размещать в зоне, где можно проверить фиксацию коннекторов без разборки силовой части шкафа.
• Если шкаф на вибронагруженном оборудовании, фиксируйте кабель до и после точки стыка, чтобы исключить микроподвижки разъемов.

Отдельно отметим практическую деталь: масса узла минимальная, поэтому он не создает паразитной нагрузки на кабель и не требует дополнительных крепежных решений, как это бывает с более габаритными переходниками или самодельными муфтами.

Если вам нужно аккуратно и надежно организовать вынос графического терминала в системах Altivar без кустарных решений, берите VW3A1105 и закладывайте его как сервисную точку соединения линии RJ45. Подберем совместимые аксессуары и проверим стыковку по вашей конфигурации шкафа.
