VW3A3620 модуль контроля скорости RS422 5 В для Altivar ATV320 Schneider Electric

В цеховой автоматизации одна из самых частых проблем - привод тянет, но фактическая скорость механики гуляет из-за проскальзывания ремня, люфтов редуктора или переменной нагрузки. В итоге ПИД в контроллере настроен, а на выходе то перерасход, то нестабильное качество. В таких задачах мы всегда стараемся закрывать контур по реальному датчику скорости, а не по расчетной частоте инвертора. Для Altivar ATV320 это делается через специализированный модуль обратной связи по энкодеру - VW3A3620.

Schneider Electric VW3A3620 в контуре контроля скорости

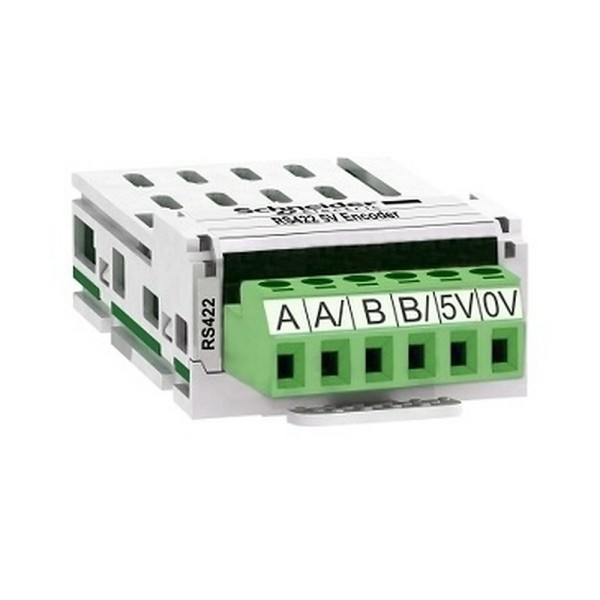

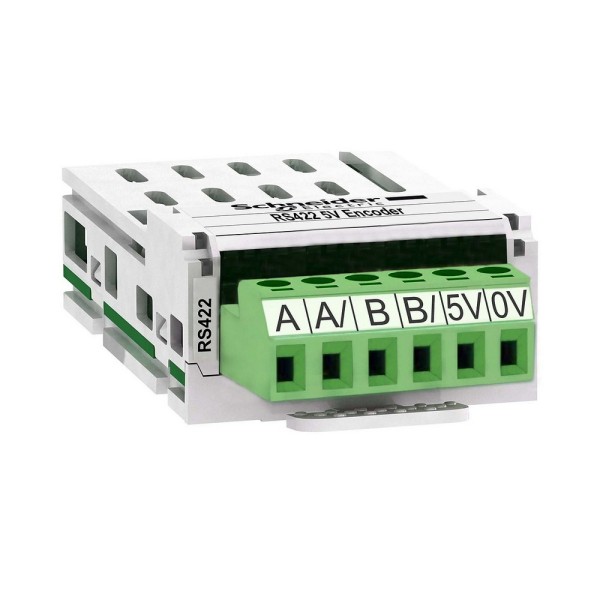

VW3A3620 - модуль контроля скорости для приводов Schneider Electric Altivar, рассчитанный на работу с интерфейсом RS422 и уровнем сигналов 5 В. Он принимает дифференциальные импульсы от инкрементального энкодера и дает приводу корректную информацию о фактической скорости вращения. Практический эффект заметен сразу: привод начинает отрабатывать не только команду по частоте, но и реальную кинематику узла.

Почему важен именно RS422: дифференциальная линия лучше переносит наводки от силовых кабелей, контакторов, сварки и длинных трасс в кабель-каналах. На объектах с разнесенными шкафами и датчиками на станине это часто решает вопрос ложных импульсов и периодических сбоев по скорости.

VW3A3620 модуль контроля скорости Schneider Electric: что меняется в эксплуатации

Когда обратная связь заведена корректно, привод устойчивее держит скорость при ударных нагрузках. Например, на транспортере с периодическим дозированием или на намотчике, где момент меняется по мере роста диаметра. Без датчика привод компенсирует по модели двигателя и косвенным признакам, а при сложной механике ошибка накапливается. С энкодером и модулем VW3A3620 система становится предсказуемой: контролируем ускорения, торможения и стабильность оборотов на низких скоростях.

Отдельно отметим работу на малых частотах: там любая неточность модели, трение и обратные моменты заметнее. В результате без датчика привод может дергаться или не держать заданный темп. В замкнутом контуре по скорости поведение обычно ровнее, а настройка регуляторов становится более инженерной, а не методом подбора.

Типовые сценарии применения в реальных установках

• Конвейеры и рольганги: удержание скорости ленты при переменной загрузке, исключение перетяжек и провалов производительности.

• Намотка/размотка: контроль линейной скорости через механическую связь с валом, снижение риска обрыва материала при переходных процессах.

• Дозирование и фасовка: повторяемость циклов, где важна одинаковая кинематика от партии к партии.

• Приводы с редукторами и ременными передачами: компенсация проскальзываний и люфтов за счет измерения фактических оборотов.

Интеграция с Altivar ATV320 и ATV32 без лишних усложнений

Модуль относится к линейке Altivar и рассчитан на совместимость с ATV320 и ATV32. С точки зрения внедрения это удобно: не требуется городить внешний преобразователь сигналов или отдельный счетчик высокоскоростных импульсов в ПЛК, если задача - именно контроль скорости в самом приводе. В проектах с жесткими сроками это уменьшает количество точек отказа и ускоряет пусконаладку.

Из практики: при прокладке линии RS422 мы закладываем нормальную экранированную витую пару, разводим экран по правилам ЭМС и не кладем сигнальные пары в один лоток с выходом U/V/W. Тогда модуль работает стабильно даже в шкафах с плотной силовой компоновкой. На стороне энкодера обязательно контролируем питание 5 В и корректную распиновку каналов A/B и их инверсий - это мелочь, но именно на ней чаще всего теряется время при первичной проверке.

Почему модуль контроля скорости важнее, чем кажется по паспорту

Фактическая скорость - это базовый параметр для защиты механики и качества процесса. Когда привод видит реальную обратную связь, проще ограничивать ускорения, прогнозировать останов, избегать резонансных режимов и держать постоянный темп при дрейфе нагрузки. В итоге снижается износ муфт и ремней, меньше аварий по технологическим отклонениям, а диагностика становится прозрачнее: если скорость не совпадает с командой, мы уже понимаем, где искать - механика, датчик или настройки регулятора.

Если вам нужно корректно замкнуть контур скорости на Altivar, закладывайте VW3A3620 модуль контроля скорости RS422 5 В для Altivar ATV320 Schneider Electric в спецификацию и присылайте схему подключения - мы поможем проверить совместимость энкодера и логику сигнала до закупки.
