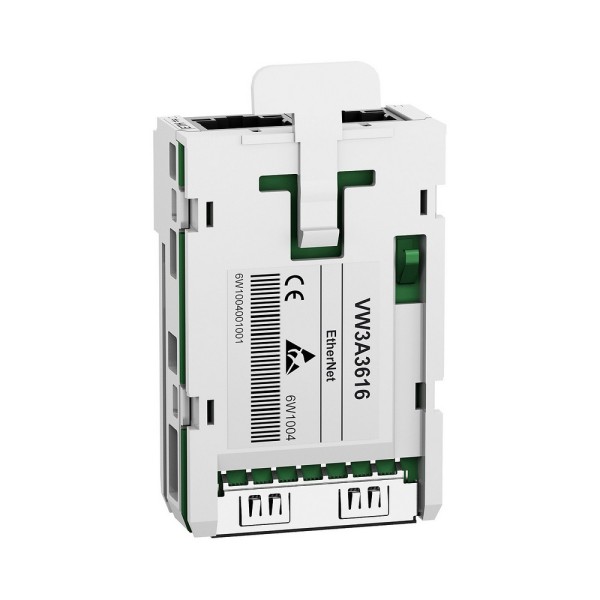

VW3A3616 коммуникационный модуль Modbus TCP и EtherNet/IP 10/100 Мбит/с с 2 разъёмами RJ45 для Altivar Schneider Electric

В реальных проектах по приводу чаще всего упираемся не в мощность ПЧ, а в коммуникации: нужно стабильно читать фактическую скорость, момент, ток, аварии, быстро отдавать команды пуск/стоп и уставки, а в идеале - ещё и ловить диагностику до остановки линии. Когда преобразователь частоты стоит в шкафу на удалённом участке, удобнее тянуть один промышленный Ethernet, чем городить дискретку и отдельные интерфейсы. Для таких задач и берут VW3A3616 коммуникационный модуль Modbus TCP и EtherNet/IP 10/100 Мбит/с с 2 разъёмами RJ45 для Altivar Schneider Electric.

Schneider Electric VW3A3616 в архитектуре промышленного Ethernet

Модуль ставится как коммуникационная принадлежность к приводам серии Altivar (а также применяется с Lexium 32 по совместимости) и превращает ПЧ в полноценный узел сети Ethernet. На практике это означает, что привод начинает работать как предсказуемый участник верхнего уровня: PLC/SCADA получает доступ к регистрам и словам состояния по Modbus TCP или, если линия построена на CIP, по EtherNet/IP.

Плюс такого решения - мы не привязываемся к экзотическим шлюзам и не плодим точки отказа. Чем меньше промежуточных конвертеров, тем проще пусконаладка и тем понятнее диагностика при выездах.

Коммуникационный модуль Modbus TCP и EtherNet/IP VW3A3616 Schneider Electric: что даёт в эксплуатации

На Modbus TCP модуль удобен в системах, где уже есть единый стек Modbus на верхнем уровне: насосные станции, ЦТП, вентиляция, водоподготовка. В таких проектах ценится прямой доступ к параметрам и минимальная зависимость от производителя PLC. Мы обычно используем это для:

• оперативной смены уставки частоты/скорости из контроллера по технологическим рецептам;
• сбора телеметрии для энергоаналитики: ток, загрузка, состояние, причины остановов;
• удалённого подтверждения и квитирования аварий без похода в шкаф.

EtherNet/IP, в свою очередь, оправдан там, где доминирует Rockwell-экосистема и требуется циклический обмен по I/O-соединениям. На конвейерах и упаковочных линиях это критично: одинаковая структура данных, предсказуемые времена обновления и нормальная интеграция в существующую CIP-топологию без костылей.

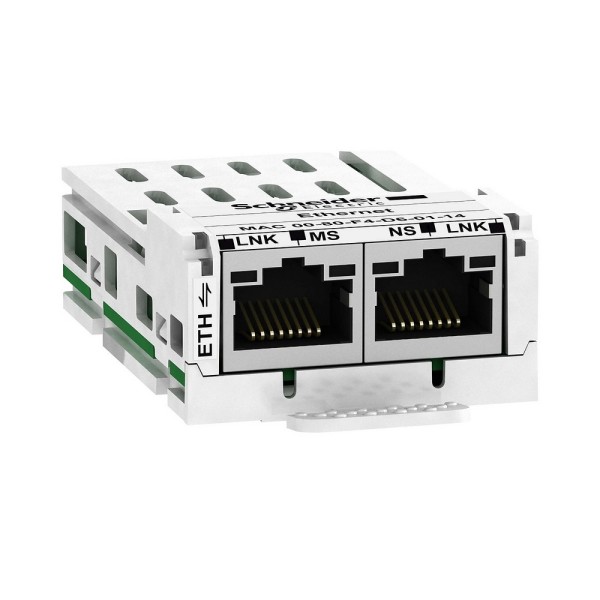

Два RJ45 - не мелочь, а способ упростить топологию

Наличие двух разъёмов RJ45 на модуле - это практическая история про монтаж и устойчивость схемы. В типовом шкафу мы часто сталкиваемся с ограничением по коммутаторам и портам: один привод - один порт быстро превращает сетевую часть в отдельный мини-проект. Два порта позволяют аккуратнее организовать трассировку, а в некоторых компоновках - сделать сквозное подключение по месту, без дополнительных патч-панелей.

Важно понимать, что корректность топологии всё равно задаётся общей сетевой архитектурой: управляемые коммутаторы, разнесение технологической сети и офиса, VLAN при необходимости, контроль широковещательного трафика. Но сам модуль снимает часть рутины на уровне шкафа и ускоряет сборку.

Интеграция с Altivar и Lexium 32: на что смотрим при вводе в работу

С точки зрения пусконаладки критичны две вещи: карта данных и поведение привода при потере связи. Мы всегда закладываем сценарий отказа сети: что делает ПЧ при обрыве, сколько времени выдерживает, как восстанавливается управление. Это напрямую влияет на безопасность механики и на простои. Коммуникационный модуль здесь - лишь транспорт, но именно через него задаются режимы управления и обмена.

Ещё один практический момент - диагностика. Когда связь выстроена правильно, техперсонал не гадает, почему линия стоит: PLC видит код аварии, статус готовности, активные запреты, а сервисный инженер быстрее локализует проблему (перегруз, перегрев, недогруз насоса, пропадание фазы, срабатывание защит). Это сокращает время до восстановления, особенно на объектах с дежурной сменой без узкой приводной экспертизы.

Почему 10/100 Мбит/с достаточно для привода

Для обмена командами и состояниями привода не требуется гигабит. Важнее детерминированность и чистота сети, чем номинальная полоса. 10/100 Мбит/с - рабочий стандарт для промышленного Ethernet на уровне ПЧ: пакеты небольшие, циклы короткие, а при грамотной сегментации сеть не забивается лишним трафиком. В результате получаем стабильный контур управления и предсказуемое время реакции.

Если нужно, подберём корректную схему включения VW3A3616 под вашу сеть Modbus TCP или EtherNet/IP, проверим совместимость по конкретной модели Altivar и подготовим рекомендации по параметрированию связи. Передавайте вводные по объекту - поставим модуль в работу без сюрпризов.
