VW3A3607 коммуникационный модуль PROFIBUS DP V1 12 Мбит/с с разъёмом SUB-D9 для Altivar Schneider Electric

В типовой задаче - поставить частотник Altivar в общую шину цеха, где уже живут ПЛК, удаленные ввода-вывода и панель оператора - упираемся не в мощность привода, а в дисциплину обмена. Если сеть PROFIBUS уже развернута, тянуть отдельный Ethernet или городить шлюзы обычно не хочется: возрастает время пусконаладки, растет количество точек отказа, усложняется диагностика. Для таких случаев мы применяем коммуникационный модуль VW3A3607 Schneider Electric: он добавляет приводам Altivar (а также Lexium 32) полноценный интерфейс PROFIBUS DP V1 с физическим разъемом SUB-D9 и скоростью обмена до 12 Мбит/с.

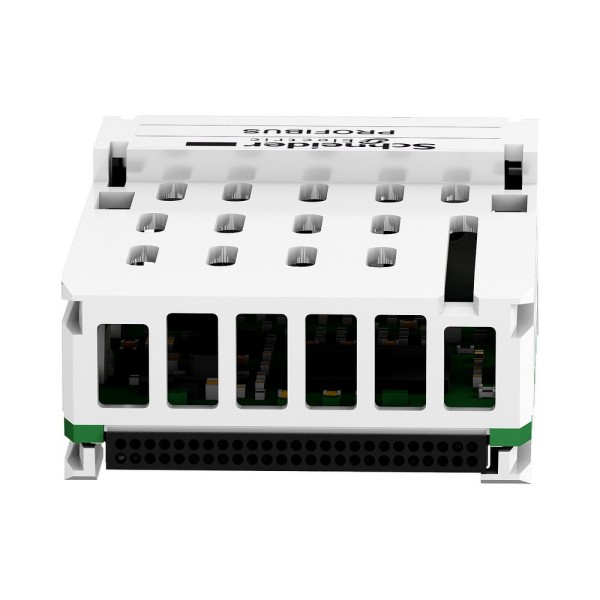

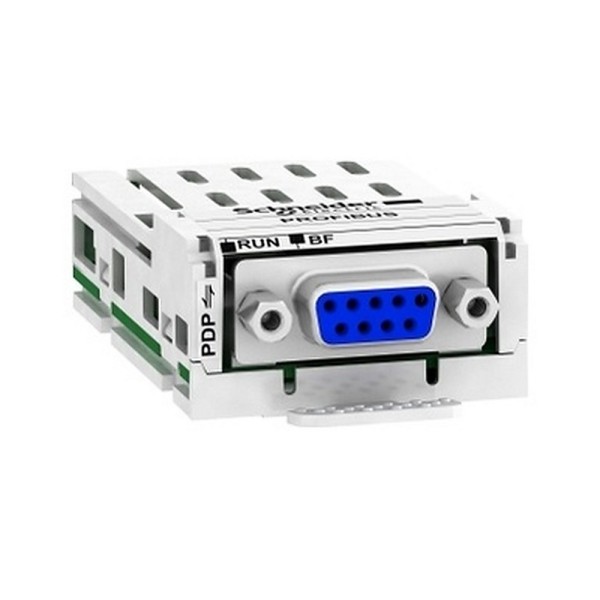

Schneider Electric VW3A3607 в реальной сети PROFIBUS

PROFIBUS DP V1 важен не как абстрактный протокол, а как предсказуемая циклическая телеметрия плюс расширенные сервисы. В эксплуатации это означает, что привод стабильно отдает и принимает управляющие слова и уставки в каждом цикле ПЛК, а инженер АСУ ТП получает нормальную интеграцию в диагностику станции: удобно ловить некорректные состояния, ошибки параметрирования, разрывы линии, проблемы адресации. На производствах, где шина нагружена и есть требования по времени реакции, возможность работать на 12 Мбит/с дает запас по циклу и снижает риск, что обмен начнет запаздывать при добавлении новых узлов.

SUB-D9 - это не мелочь. В полевых условиях именно разъем определяет, насколько аккуратно сядет кабель, как быстро можно перекинуть узел при ремонте и насколько предсказуемо будет экранирование. На PROFIBUS типовая проблема - наводки и ошибки кадра из-за плохой разделки, отсутствия экрана на корпусе, неправильной топологии. Стандартизированный DB9 упрощает применение штатных разъемов с правильным вводом экрана и встроенной развязкой по корпусу шкафа.

Коммуникационный модуль PROFIBUS DP V1 VW3A3607 для Altivar Schneider Electric

Модуль ставят, когда нужно включить преобразователь частоты в общую шину управления без промежуточных преобразователей. Практически это выглядит так: ПЛК в роли мастера DP опрашивает привод как стандартного DP-слейва, а оператор на HMI видит параметры и статусы через тот же контроллер. При типовом управлении конвейером мы передаем по сети команду Пуск/Стоп, направление, уставку частоты, а обратно забираем ток, частоту, код аварии и состояние готовности. За счет циклического обмена управление получается жестким и повторяемым, без задержек, характерных для дискретного управления по клеммам при сложной логике.

Еще один прикладной сценарий - модернизация линии, где PROFIBUS исторически является магистралью. Когда меняют старые привода на Altivar, важно не переписывать половину проекта ПЛК. Здесь помогает то, что DP V1 привычен большинству инженеров: GSD-файл, стандартная адресация, типовая диагностика узла. В итоге миграция сводится к корректной настройке адреса, подбору формата телеграмм и привязке слов управления/статуса в программе.

Что мы учитываем при монтаже и пусконаладке VW3A3607 Schneider Electric

• Топология и терминаторы. PROFIBUS требует линейной магистрали и корректной оконечной нагрузки на концах сегмента. На практике мы всегда проверяем, где реально стоят терминаторы, и не оставлены ли включенными на промежуточных разъемах.

• Экранирование и заземление. Для привода, который сам является источником помех, качество подключения экрана критично. Экраны заводим 360 градусов, корпус разъема прижимаем к экрану, шкаф - к PE по правильной схеме, иначе ошибки связи проявляются только на разгонах и торможениях.

• Нагрузка сети. Если в сегменте много устройств, заранее оцениваем время цикла и запас по скорости. 12 Мбит/с позволяет держать приемлемый цикл даже при расширении линии, но при этом возрастает требование к качеству кабеля и разъемов.

• Диагностика. Мы настраиваем ПЛК так, чтобы он не просто управлял, а корректно обрабатывал диагностические события: потерю узла, ошибки параметров, переходы привода в Fault. Это экономит часы на поиске причин простоя.

Отдельно отметим совместимость с Lexium 32: в проектах, где одновременно присутствуют сервоприводы и частотники, удобно держать единый подход к полевой шине, единую методику диагностики и запасные компоненты одного семейства коммуникационных решений.

Если нужен стабильный обмен по PROFIBUS DP V1 между ПЛК и приводом без промежуточных конвертеров, закладывайте VW3A3607 в спецификацию и передавайте нам состав сети - проверим сегмент, адресацию и нюансы пуска под вашу топологию.
