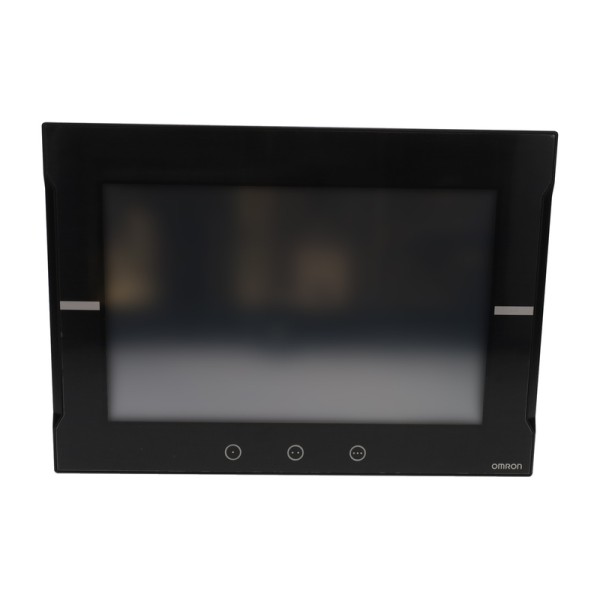

NA5-12W101B сенсорная панель оператора Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В цеховой эксплуатации HMI чаще всего ломается не по электронике, а по мелочам: оператор в перчатках не может попасть в мелкий элемент, журнал аварий некуда выгрузить, связь с ПЛК занимает единственный порт, а при наводках панель уходит в перезагрузку. Мы рассматриваем NA5-12W101B сенсорную панель оператора OMRON как узел, который должен переживать реальную смену - с вибрацией, масляным туманом, нестабильным питанием и постоянными подключениями сервисного ноутбука.
OMRON NA5-12W101B в реальных сценариях на линии
Типовой кейс - упаковочная или сборочная линия, где панель одновременно решает три задачи: отображение текущих параметров, быстрая реакция на остановы и сервисное обслуживание без остановки производства. Здесь важны две вещи: разделение сетевых задач и предсказуемая работа интерфейсов. У NA5 предусмотрены два Ethernet-подключения с разными ролями: один порт удобно отдавать под VNC-доступ и подключение устройств, второй - под инженерное подключение из Sysmac Studio и тот же VNC. На практике это снижает риск, что сервисник займёт единственный канал и отвалится связь с остальной сетью участка.
Вторая типовая ситуация - модернизация старой машины, где ещё живы приборы и весы на RS-232C. Наличие встроенного RS-232C позволяет без внешних преобразователей подключить такие устройства по месту. А два COM-интерфейса в целом дают свободу: можно развести ПЛК и периферию, не городя каскад конвертеров и не плодя точки отказа.
Сенсор и экран: почему у OMRON NA5-12W101B это не про красивую картинку
Экран 12.1" с разрешением 1280x800 полезен не из-за пикселей как таковых, а потому что на одном экране помещается полноценная мнемосхема с трендами и диагностикой без переходов по вкладкам. В реальной аварии лишние 2-3 нажатия - это время простоя. TFT LCD и корректные углы обзора по всем направлениям дают читаемость, когда панель стоит не строго напротив, а на дверце шкафа или на поворотном кронштейне.
Сенсор - аналоговый резистивный, то есть реагирует на нажатие, а не на ёмкость пальца. Мы обычно закладываем резистивный вариант для участков, где работают в перчатках, возможна влажность, присутствует пыль. Ресурс нажатий важен для высокочастотных операций (квитирование, пуск/стоп, подтверждения рецептов): когда панель обслуживает несколько операторов в смену, счёт нажатий набегает быстро.
Отдельно отметим функциональные клавиши с регулируемой синей подсветкой. На практике это удобно для назначений типа Квитировать/Режим/Меню, когда оператору не нужно попадать в экран в момент тряски или при загрязнённом стекле. Регулировка яркости в большом числе шагов позволяет подстроить панель под освещённость - от тёмного участка до зоны с прямым светом, не выжигая подсветку на максимуме постоянно.
Интерфейсы и обслуживание: как экономим время наладки
Для нас важна сервисопригодность: панель должна принимать проект, журналы и резервные копии без плясок с бубном. SD-слот обычно используем как простой транспорт - перенос и хранение проекта, выгрузка логов, фиксация событий. Это дисциплинирует обслуживание: уехали с объекта - оставили заказчику SD с актуальной конфигурацией и выгрузкой аварий за неделю.
USB-интерфейсы здесь тоже прикладные. USB Host полезен для подключаемых носителей или периферии, а USB-клиент - для штатного подключения к инженерному ПК. Важно, что производитель прямо задаёт назначение для связи с Sysmac Studio: меньше неопределённости при пусконаладке и меньше попыток подключить панель не тем способом.
- При наладке на участке можно оставить VNC-доступ для технолога и параллельно держать инженерный канал для правок без разрыва визуализации.
- При ретрофите оборудования RS-232C часто спасает время: не требуется подбирать преобразователь и разбираться с его драйверами и питанием.
- Для расследования сбоев удобно выгружать журналы на SD/USB и анализировать их в спокойных условиях, не занимая линию.
Электропитание, помехи и механика: то, что определяет живучесть
В шкафах автоматизации мы регулярно видим провалы и выбросы по 24 В из-за пусков двигателей, клапанов и ошибок заземления. Допуск по питанию с запасом и импульсная помехоустойчивость цепи питания - это не формальность, а снижение вероятности самопроизвольного перезапуска HMI на реальном объекте. Аппаратный Reset полезен именно как понятная процедура: действие аналогично повторному включению питания, без попыток угадать, что случилось с софтом.
Степень защиты лицевой части IP65 в маслостойком исполнении критична для станков и участков с СОЖ: панель не должна подтекать по рамке после первой же мойки. По механике нас интересуют вибро- и ударостойкость по IEC: когда панель стоит на двери шкафа рядом с прессом или вибропитателем, слабые крепления и хрупкая конструкция быстро дают плавающие отказы. Здесь предусмотрены параметры испытаний по осям, что обычно коррелирует с нормальной выживаемостью при правильном монтаже.
Отдельно - требования к среде: отсутствие коррозионно-активных газов. Это важно для химических и гальванических участков. Если в помещении есть пары, мы закладываем вынос шкафа или кондиционирование, иначе деградация контактов и дорожек будет неизбежна независимо от бренда.
Практика интеграции в системы управления
Встроенные механизмы прав операторов и хранение комментариев помогают поддерживать дисциплину эксплуатации: оператор видит ровно то, что нужно, а инженерная информация не теряется между сменами. Память под пользовательские данные достаточна для журналирования событий, рецептур и локальных архивов, если грамотно настроить глубину хранения и периодичность записи. При проектировании мы обычно разгружаем сеть: часть данных оставляем локально на панели, а в SCADA отправляем только итоговые показатели.
По сети Ethernet рекомендуем сразу планировать экранированную витую пару категории 5e и выше и нормальную схему заземления: клемма FG в разъёме питания должна быть подключена правильно, иначе ловим наводки и нестабильность сенсора и интерфейсов. Это не тонкость, а частая причина плавающих проблем, которые сложно воспроизводятся на стенде.
Если нужна панель, которая уверенно работает в промышленной среде, нормально обслуживается и не ограничивает по интерфейсам, закладывайте NA5-12W101B в спецификацию и передавайте нам ваши требования по сети и подключаемым устройствам - подберём схему включения и подготовим рекомендации по монтажу и питанию.
- Потребляемая мощность45 Вт
- Разрешение16384 × 16384 мм
- Клиентское ПОSysmac Studio
- Влажность10–90, без конденсации; в пределах диаграммы руководства
- Температура хранения−20…+60 °C
- СерияNA5
- Диагональ экрана12.1 дюймов
- Разрешение экрана1280 × 800 пикс.
- Тип дисплеяTFT LCD
- Тип подсветкиLED
- COM-порты2
- USB3
- USB-клиент2
- Слот для SD-карты1
- Высота244 мм
- Глубина69 мм
- КабельЭкранированная витая пара STP категории 5, 5e или выше
- Максимальная длина кабеля5 м
- Номинальное напряжение24 В
- Рабочая температура0…+50, с учётом угла монтажа °c
- Сечение провода0,35–3,31 кв.мм
- Степень защитыIP65, маслостойкое исполнение; UL Type 4X в первоначальном состоянии
- Ширина340 мм
- Количество цветовОколо 16,77 млн
- Функциональные клавиши3
- Совместимость с ПОUL 508; CSA C22.2 No.142; EMC 2014/30/EU и EN 61131-2:2007; LR; DNV; NK; ANSI 12.12.01 Class 1 Division 2; EAC; KC; RCM
- Тип устройстваСенсорная панель оператора HMI
- Масса2.3 кг
- Степень загрязненияНе более 2
- ВибростойкостьIEC 60068-2-6; 5–8,4 Гц: полуамплитуда 3,5 мм; 8,4–150 Гц: 9,8 м/с²; по 100 минут по осям X, Y, Z
- Ударостойкость147 м/с²; по 3 удара по осям X, Y, Z
- Назначение принадлежностиПеренос и хранение проекта, хранение журналов
- Языки программированияMicrosoft Visual Basic
- Встроенный последовательный порт RS-232C1
- Атмосфера эксплуатацииБез коррозионно-активных газов
- Импульсная помехоустойчивость цепи питания2 кВ
- Стандарт импульсной помехоустойчивостиIEC 61000-4-4
- Расчётный срок службы батареи при 25 °C5 лет
- Максимальная длина линии RS-232C15 м
- Ethernet-скорость10; 100; 1000 Мбит/с
- Хранение комментариевДа
- Опциональный последовательный портВ руководстве V117 обозначен как порт для будущего расширения
- Диагностика батареиCJ1W-BAT01
- Разъём связиRJ-45, 8P8C
- Максимальная длина линии100
- ПоколениеNA5 без суффикса -V1/-V2
- Горизонтальное разрешение1280 пикселей
- Вертикальное разрешение800 пикселей
- Угол обзора слева60 °
- Угол обзора справа60 °
- Угол обзора сверху60 °
- Угол обзора снизу60 °
- Уровни регулировки яркости200 количество
- Тип сенсорного экранаАналоговый резистивный, чувствительный к нажатию
- Ресурс сенсорной панели1000000 нажатий
- Тип функциональных клавишЁмкостные
- Подсветка функциональных клавишСиняя, регулируемая вместе с подсветкой экрана
- Индикатор RUNЗелёный — нормальная работа; красный — ошибка
- Цвет рамкиЧёрный
- Память пользовательских данных256 МБ
- Ethernet-стандартыIEEE 802.3i; IEEE 802.3u; IEEE 802.3ab
- Назначение Ethernet-порта 1Подключение устройств и VNC-клиентов; не предназначен для Sysmac Studio
- Назначение Ethernet-порта 2Подключение Sysmac Studio, а также устройств и VNC-клиентов
- USB HostUSB 2.0 стандарт
- USB SlaveПодключение Sysmac Studio назначение
- RS-232CD-sub, 9 контактов, гнездо разъём
- Стандарты карт памятиSD; SDHC
- Допустимое напряжение питания19,2–28,8 В DC
- Допуск напряжения питания±20 %
- Минимальная требуемая мощность источника питания45 Вт
- Стандарты степени загрязненияJIS B 3502; IEC 61131-2
- Настройка прав оператораДа
- Минимальная версия Sysmac Studio1.10
- Тип питанияПостоянный ток, внешний источник
- Функциональное заземлениеКлемма FG в разъёме питания
- Кнопка сбросаАппаратный Reset, действие аналогично повторному включению питания
