NA5-9W001B сенсорная панель оператора Omron

Name: NA5-9W001B сенсорная панель оператора Omron
Brand: OMRON
SKU: 5595
Price: 195535 RUB
Availability: InStock

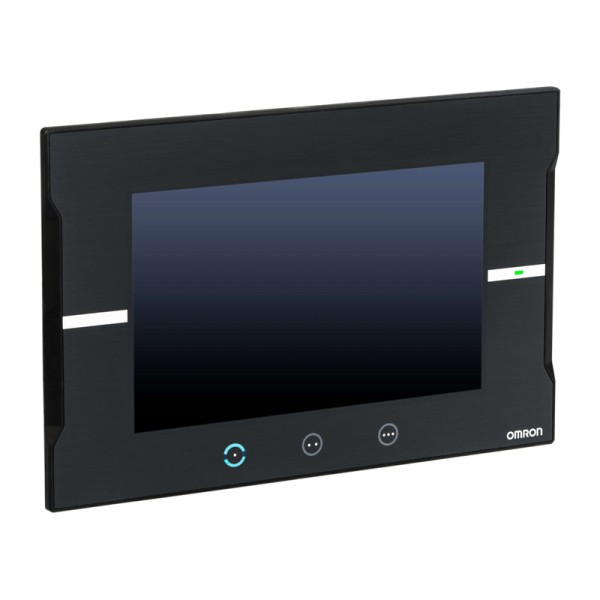

NA5-9W001B сенсорная панель оператора Omron 1

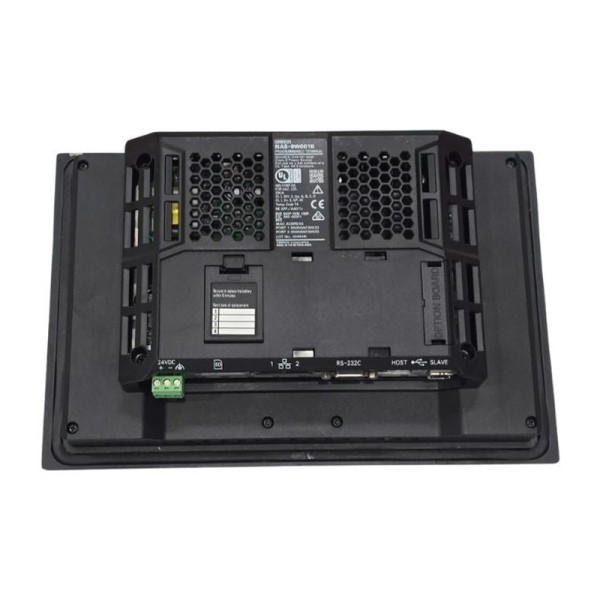

NA5-9W001B сенсорная панель оператора Omron 2

195 535 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392727
Код товара
5595
Бренд
OMRON
Потребляемая мощность
40 Вт
Разрешение
16384 × 1638... мм
Клиентское ПО
Sysmac Studi...
Влажность
10–90, без к...

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

На типовом участке - упаковка, дозирование, сборочный конвейер - панель оператора чаще всего становится точкой отказа не из-за софта, а из-за среды: масло на лицевой поверхности, вибрация шкафа, просадки питания при пуске приводов, а также хаотичные подключения ноутбуков и флешек. Поэтому при подборе HMI мы смотрим не только на диагональ и разрешение, а на реальную живучесть интерфейсов, помехоустойчивость и удобство сервисного доступа.

OMRON NA5-9W001B в реальной эксплуатации

NA5-9W001B сенсорная панель оператора OMRON рассчитана на работу в шкафах и на дверях с повышенными требованиями к стойкости: лицевая часть с защитой IP65 и маслостойким исполнением позволяет ставить панель на линии, где оператор работает в перчатках и периодически протирает экран техжидкостями. При этом важно, что степень защиты сохраняется при корректной посадке и уплотнении - в наших проектах именно качество монтажа (плоскость двери, момент затяжки, отсутствие перекоса) определяет, будет ли IP работать годами.

Экран 9 дюймов с матрицей TFT LCD и разрешением 800x480 - это не про графические излишества, а про читаемость: на такой диагонали удобно держать на одном экране тренды, статус аварий и основные кнопки без микроскопических элементов. Плюс широкий угол обзора по всем направлениям снижает количество ошибочных нажатий, когда панель установлена сбоку от рабочей зоны.

Сеть и сервис: OMRON + NA5-9W001B без лишних компромиссов

Сетевые подключения в шкафу обычно решают две задачи: технологический обмен (ПЛК, привода, периферия) и обслуживание (инженер с Sysmac Studio, удаленный доступ). Здесь полезна логика с двумя Ethernet-портами и гигабитной скоростью на линии. На практике это позволяет развести трафик: один порт оставить под устройства и VNC-клиентов, второй - под сервисный доступ и диагностику. В результате при активной работе инженера с проектом меньше рисков поймать задержки в обмене с контроллером или непредсказуемые обрывы сессий на перегруженном сегменте.

Отдельно отмечаем требования к физическому уровню: использование экранированной витой пары STP категории 5/5e и корректное функциональное заземление через клемму FG реально уменьшают количество странных, трудноуловимых проблем - от самопроизвольных переподключений до ложных касаний на сенсоре при сильных помехах в шкафу.

Интерфейсы и периферия: NA5-9W001B OMRON как узел интеграции

В цеху почти всегда остается оборудование, которое живет на последовательном интерфейсе: весовые терминалы, маркираторы, старые сканеры, датчики с ASCII-протоколами. Наличие RS-232C на D-sub 9 контактов и достаточная длина линии для типовой разводки внутри участка закрывают такие задачи без внешних конвертеров, которые потом становятся источником плавающих отказов. Мы закладываем RS-232C, когда нужно быстро и предсказуемо связать HMI с внешним устройством по простому протоколу, например выводить на экран фактический вес с контрольными допусками.

USB-порты полезны не как формальная галочка, а как инструмент обслуживания. Подключение по USB Slave под Sysmac Studio дает быстрый доступ к панели на пусконаладке, а USB Host удобен для сервисных процедур: перенос и хранение проекта, выгрузка журналов, обновления. Когда на объекте жесткая политика по сети, возможность локально забрать логи на носитель экономит часы при разборе инцидентов.

Слот SD/SDHC мы обычно используем для двух сценариев: циклические архивы событий и резервные копии проекта. В эксплуатации это снижает зависимость от внешнего сервера и позволяет быстрее восстановиться после некорректного отключения питания или ошибок персонала.

Устойчивость к условиям шкафа и стабильность питания

Панель рассчитана на питание 24 В DC с допуском по входному напряжению, что критично для линий, где на одной шине сидят клапаны, пускатели и периферия. При проектировании питания мы все равно рекомендуем не экономить на источнике: держать запас по мощности, разделять силовые и слаботочные цепи, ставить нормальные клеммы и фильтрацию. Импульсная помехоустойчивость по цепи питания и соответствие IEC 61000-4-4 в реальности дают тот самый запас, когда рядом включается частотник, а HMI не уходит в перезагрузку.

Механическая стойкость по IEC 60068-2-6 и ударные нагрузки важны для панелей на дверях шкафов: дверью хлопают, рядом работают пресса, вибрация идет через раму. Здесь критично, что устройство сохраняет работоспособность при типовых воздействиях, а не только в лабораторных условиях. Температурный диапазон 0...+50 C с учетом угла монтажа мы всегда проверяем на этапе компоновки: перегрев чаще связан не с панелью, а с плохой вентиляцией шкафа и близостью источников тепла.

Экран, сенсор и права оператора в прикладных задачах

Резистивный сенсор, чувствительный к нажатию, в промышленности часто практичнее емкостного: оператор может работать в перчатках, а ложные срабатывания от влаги и загрязнений встречаются реже. Ресурс по нажатиям важен для участков с частыми подтверждениями и квитированием аварий, например на фасовке, где оператор постоянно подтверждает смену партии или запуск цикла.

Наличие настройки прав оператора и хранение комментариев - это не про формальности. Мы используем разграничение доступа, чтобы исключить изменения рецептов и параметров наладки без авторизации, а комментарии помогают техперсоналу быстрее понимать, что именно делали на смене при поиске причины отклонений.

Если подбираете HMI под линию с маслом, вибрацией и смешанной инфраструктурой Ethernet/RS-232C, ставьте NA5-9W001B в спецификацию и согласуем схему подключения, питание и сегментацию сети под вашу задачу.

Потребляемая мощность
40 Вт
Разрешение
16384 × 16384 мм
Клиентское ПО
Sysmac Studio
Влажность
10–90, без конденсации; в пределах диаграммы руководства
Температура хранения
−20…+60 °C
Серия
NA5
Диагональ экрана
9 дюймов
Разрешение экрана
800 × 480 пикс.
Тип дисплея
TFT LCD
Тип подсветки
LED
COM-порты
2
USB
3
USB-клиент
2
Слот для SD-карты
1
Высота
190 мм
Глубина
69 мм
Кабель
Экранированная витая пара STP категории 5, 5e или выше
Максимальная длина кабеля
5 м
Номинальное напряжение
24 В
Рабочая температура
0…+50, с учётом угла монтажа °c
Сечение провода
0,35–3,31 кв.мм
Степень защиты
IP65, маслостойкое исполнение; UL Type 4X в первоначальном состоянии
Ширина
290 мм
Количество цветов
Около 16,77 млн
Функциональные клавиши
3
Совместимость с ПО
UL 508; CSA C22.2 No.142; EMC 2014/30/EU и EN 61131-2:2007; LR; DNV; NK; ANSI 12.12.01 Class 1 Division 2; EAC; KC; RCM
Тип устройства
Сенсорная панель оператора HMI
Масса
1.7 кг
Степень загрязнения
Не более 2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: полуамплитуда 3,5 мм; 8,4–150 Гц: 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
147 м/с²; по 3 удара по осям X, Y, Z
Назначение принадлежности
Перенос и хранение проекта, хранение журналов
Языки программирования
Microsoft Visual Basic
Встроенный последовательный порт RS-232C
1
Атмосфера эксплуатации
Без коррозионно-активных газов
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Расчётный срок службы батареи при 25 °C
5 лет
Максимальная длина линии RS-232C
15 м
Ethernet-скорость
10; 100; 1000 Мбит/с
Хранение комментариев
Да
Опциональный последовательный порт
В руководстве V117 обозначен как порт для будущего расширения
Диагностика батареи
CJ1W-BAT01
Разъём связи
RJ-45, 8P8C
Максимальная длина линии
100
Поколение
NA5 без суффикса -V1/-V2
Горизонтальное разрешение
800 пикселей
Вертикальное разрешение
480 пикселей
Угол обзора слева
60 °
Угол обзора справа
60 °
Угол обзора сверху
60 °
Угол обзора снизу
60 °
Уровни регулировки яркости
200 количество
Тип сенсорного экрана
Аналоговый резистивный, чувствительный к нажатию
Ресурс сенсорной панели
1000000 нажатий
Тип функциональных клавиш
Ёмкостные
Подсветка функциональных клавиш
Синяя, регулируемая вместе с подсветкой экрана
Индикатор RUN
Зелёный — нормальная работа; красный — ошибка
Цвет рамки
Чёрный
Память пользовательских данных
256 МБ
Ethernet-стандарты
IEEE 802.3i; IEEE 802.3u; IEEE 802.3ab
Назначение Ethernet-порта 1
Подключение устройств и VNC-клиентов; не предназначен для Sysmac Studio
Назначение Ethernet-порта 2
Подключение Sysmac Studio, а также устройств и VNC-клиентов
USB Host
USB 2.0 стандарт
USB Slave
Подключение Sysmac Studio назначение
RS-232C
D-sub, 9 контактов, гнездо разъём
Стандарты карт памяти
SD; SDHC
Допустимое напряжение питания
19,2–28,8 В DC
Допуск напряжения питания
±20 %
Минимальная требуемая мощность источника питания
40 Вт
Стандарты степени загрязнения
JIS B 3502; IEC 61131-2
Настройка прав оператора
Да
Минимальная версия Sysmac Studio
1.10
Тип питания
Постоянный ток, внешний источник
Функциональное заземление
Клемма FG в разъёме питания
Кнопка сброса
Аппаратный Reset, действие аналогично повторному включению питания
