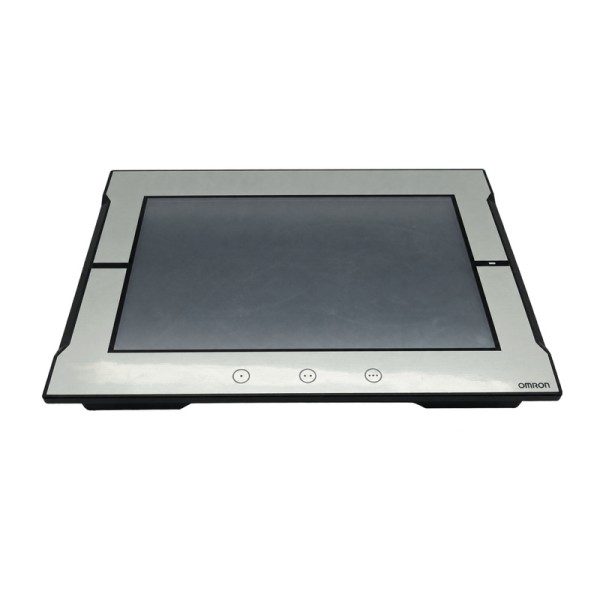

NA5-12W101S сенсорная панель оператора Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом проекте модернизации линии мы упираемся не в скорость ПЛК, а в удобство обслуживания: оператору нужно быстро понять причину простоя, наладчику - увидеть диагностику, инженеру АСУ - подключиться удаленно и снять логи. NA5-12W101S сенсорная панель оператора OMRON как раз закрывает этот практический набор задач за счет правильной архитектуры интерфейсов, нормальной стойкости к помехам и ресурса, рассчитанного на промышленную эксплуатацию.
OMRON NA5-12W101S в реальной операторской и на шкафу управления
Это HMI из серии NA5 с экраном 12.1" и разрешением 1280x800. По опыту, такой формат оптимален для машин, где на одном экране держим одновременно тренды, состояние приводов, рецептуру и сообщения о неисправностях без постоянного переключения. TFT LCD с LED-подсветкой и тонкой регулировкой яркости полезны не на бумаге, а в цеху: на дневном освещении панель читается, а ночью яркость можно убрать, чтобы не слепило оператора и камеры контроля.
Сенсор - аналоговый резистивный, чувствительный к нажатию. Для производства это часто плюс: работа в перчатках, попадание влаги/аэрозолей, необходимость уверенного нажатия. Ресурс 1 000 000 нажатий - показатель, который напрямую влияет на интервалы обслуживания, особенно на участках с частыми подтверждениями тревог и ручными режимами.
Сенсорная панель оператора OMRON NA5-12W101S: интерфейсы без компромиссов
Мы ценим в этой модели не количество портов само по себе, а то, как их можно развести по функциям. Два Ethernet-интерфейса с поддержкой 10/100/1000 Мбит/с дают гибкость по топологии: один порт удобно отдать под сеть оборудования и VNC-клиентов, второй - под инженерный доступ и подключение из Sysmac Studio. На практике это снижает риск, что сервисный ноутбук или удаленный клиент случайно окажутся в одном сегменте с технологическим трафиком, где уже есть свои правила по адресации и фильтрации.
Наличие последовательного интерфейса RS-232C (D-sub 9-pin) полезно для интеграции с наследуемыми устройствами: весовые терминалы, старые контроллеры, принтеры этикеток, частотники с сервисным портом. По месту это часто решает проблему без установки дополнительных шлюзов. Когда в шкафу управления уже плотная компоновка, лишний преобразователь RS-232/Ethernet - это не только бюджет, но и точка отказа.
USB-интерфейсы в NA5-12W101S хорошо подходят для обслуживаемости: перенос проекта, выгрузка журналов, локальный бэкап на SD/USB-носитель. В эксплуатации это означает, что при разборе инцидента нам не нужно сразу поднимать сеть или ждать доступа к серверу - логи можно забрать на месте и дальше анализировать по временным меткам.
Помехоустойчивость и механика: то, что проявляется через полгода работы
Панель рассчитана на питание 24 В DC с широким допуском. Для нас это важнее, чем кажется: на длинных линиях питания в шкафах с пускателями и приводами просадка и наводки - стандартная история. Здесь дополнительно критична импульсная помехоустойчивость по питанию до 2 кВ по IEC 61000-4-4: при коммутации индуктивных нагрузок меньше шансов получить самопроизвольные перезагрузки и зависания интерфейса оператора.
По механической части обращаем внимание на вибро- и ударостойкость по IEC 60068-2-6 и на допуски по температуре/влажности. Это не про экстремальные условия, а про типовые места установки: станина упаковщика, дверца шкафа рядом с вибрацией от привода, участок с мойкой. IP65 со стороны фронта и маслостойкое исполнение помогают, когда панель стоит на оборудовании с СОЖ или масляным туманом, а протирка идет регулярно и без церемоний.
Отдельно отмечаем наличие функционального заземления FG на разъеме питания. Если его не использовать, потом удивляемся плавающим помехам по сенсору, периодическим отвалам связи и странным фантомным нажатиям. В нормальном монтаже мы всегда закладываем отдельную шину PE/FG и проверяем контур измерениями.
Практика применения в автоматизации
Упаковочные машины и дозаторы: на одном экране держим рецепт, фактические веса, тренд отклонений и сообщения о корректировке. Логи на SD-карту упрощают разбор претензий по партиям.
Конвейерные линии: два Ethernet-порта удобно развести на сеть приводов/датчиков и отдельный сервисный сегмент для наладки и VNC-доступа.
Реконструкция без остановки производства: RS-232C часто спасает при поэтапной замене узлов, когда часть периферии еще старая и не готова к переходу на Ethernet.
Если выбираем панель под долгую эксплуатацию, смотрим не на абстрактные цифры, а на то, как они закрывают обслуживание: отдельные сетевые каналы, устойчивость к коммутационным помехам, корректное заземление, стабильная работа в пыли и при регулярной мойке, понятная диагностика по индикации RUN и аппаратный Reset.
Подберем обвязку, схему подключения и дадим рекомендации по монтажу NA5-12W101S в шкафу - запрашивайте поставку и техническую консультацию под вашу задачу.
- Потребляемая мощность45 Вт
- Разрешение16384 × 16384 мм
- Клиентское ПОSysmac Studio
- Влажность10–90, без конденсации; в пределах диаграммы руководства
- Температура хранения−20…+60 °C
- СерияNA5
- Диагональ экрана12.1 дюймов
- Разрешение экрана1280 × 800 пикс.
- Тип дисплеяTFT LCD
- Тип подсветкиLED
- COM-порты2
- USB3
- USB-клиент2
- Слот для SD-карты1
- Высота244 мм
- Глубина69 мм
- КабельЭкранированная витая пара STP категории 5, 5e или выше
- Максимальная длина кабеля5 м
- Номинальное напряжение24 В
- Рабочая температура0…+50, с учётом угла монтажа °c
- Сечение провода0,35–3,31 кв.мм
- Степень защитыIP65, маслостойкое исполнение; UL Type 4X в первоначальном состоянии
- Ширина340 мм
- Количество цветовОколо 16,77 млн
- Функциональные клавиши3
- Совместимость с ПОUL 508; CSA C22.2 No.142; EMC 2014/30/EU и EN 61131-2:2007; LR; DNV; NK; ANSI 12.12.01 Class 1 Division 2; EAC; KC; RCM
- Тип устройстваСенсорная панель оператора HMI
- Масса2.3 кг
- Степень загрязненияНе более 2
- ВибростойкостьIEC 60068-2-6; 5–8,4 Гц: полуамплитуда 3,5 мм; 8,4–150 Гц: 9,8 м/с²; по 100 минут по осям X, Y, Z
- Ударостойкость147 м/с²; по 3 удара по осям X, Y, Z
- Назначение принадлежностиПеренос и хранение проекта, хранение журналов
- Языки программированияMicrosoft Visual Basic
- Встроенный последовательный порт RS-232C1
- Атмосфера эксплуатацииБез коррозионно-активных газов
- Импульсная помехоустойчивость цепи питания2 кВ
- Стандарт импульсной помехоустойчивостиIEC 61000-4-4
- Расчётный срок службы батареи при 25 °C5 лет
- Максимальная длина линии RS-232C15 м
- Ethernet-скорость10; 100; 1000 Мбит/с
- Хранение комментариевДа
- Опциональный последовательный портВ руководстве V117 обозначен как порт для будущего расширения
- Диагностика батареиCJ1W-BAT01
- Разъём связиRJ-45, 8P8C
- Максимальная длина линии100
- ПоколениеNA5 без суффикса -V1/-V2
- Горизонтальное разрешение1280 пикселей
- Вертикальное разрешение800 пикселей
- Угол обзора слева60 °
- Угол обзора справа60 °
- Угол обзора сверху60 °
- Угол обзора снизу60 °
- Уровни регулировки яркости200 количество
- Тип сенсорного экранаАналоговый резистивный, чувствительный к нажатию
- Ресурс сенсорной панели1000000 нажатий
- Тип функциональных клавишЁмкостные
- Подсветка функциональных клавишСиняя, регулируемая вместе с подсветкой экрана
- Индикатор RUNЗелёный — нормальная работа; красный — ошибка
- Цвет рамкиСеребристый
- Память пользовательских данных256 МБ
- Ethernet-стандартыIEEE 802.3i; IEEE 802.3u; IEEE 802.3ab
- Назначение Ethernet-порта 1Подключение устройств и VNC-клиентов; не предназначен для Sysmac Studio
- Назначение Ethernet-порта 2Подключение Sysmac Studio, а также устройств и VNC-клиентов
- USB HostUSB 2.0 стандарт
- USB SlaveПодключение Sysmac Studio назначение
- RS-232CD-sub, 9 контактов, гнездо разъём
- Стандарты карт памятиSD; SDHC
- Допустимое напряжение питания19,2–28,8 В DC
- Допуск напряжения питания±20 %
- Минимальная требуемая мощность источника питания45 Вт
- Стандарты степени загрязненияJIS B 3502; IEC 61131-2
- Настройка прав оператораДа
- Минимальная версия Sysmac Studio1.10
- Тип питанияПостоянный ток, внешний источник
- Функциональное заземлениеКлемма FG в разъёме питания
- Кнопка сбросаАппаратный Reset, действие аналогично повторному включению питания
