NB7W-TW01B сенсорная панель оператора Omron

Name: NB7W-TW01B сенсорная панель оператора Omron
Brand: OMRON
SKU: 5598
Price: 29020 RUB
Availability: InStock

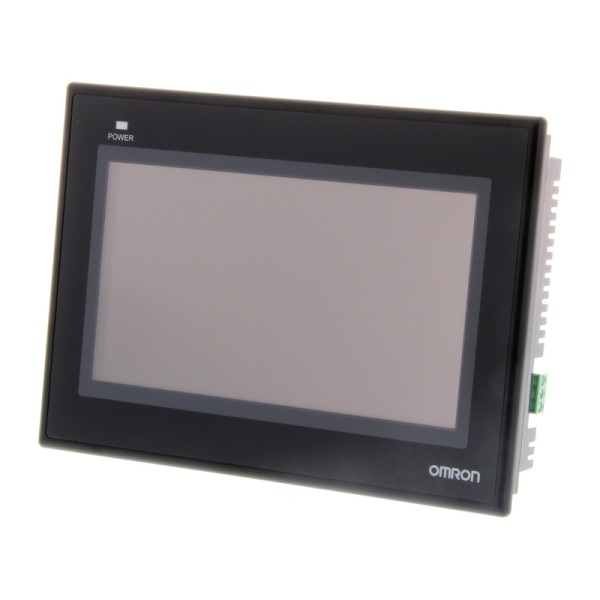

NB7W-TW01B сенсорная панель оператора Omron 1

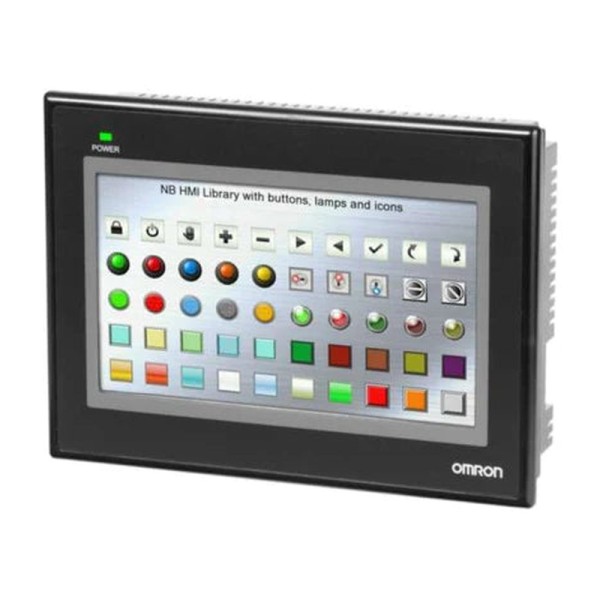

NB7W-TW01B сенсорная панель оператора Omron 2

29 020 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392041
Код товара
5598
Бренд
OMRON
Потребляемая мощность
11 Вт
Влажность
10…90 без ко...
Температура хранения
−20…+60 °C
Выходное напряжение
5 В

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

На типовом участке - дозирование, конвейер, упаковка - оператору нужна не просто картинка, а управляемый интерфейс с предсказуемой реакцией, нормальной диагностикой и возможностью быстро обновить проект без остановки линии на полдня. В таких задачах NB7W-TW01B сенсорная панель оператора OMRON мы обычно ставим как основную точку доступа: на экране выводим состояние узлов, тренды по ключевым параметрам и окна подтверждения для потенциально опасных действий (сброс аварий, ручные режимы, сервисные функции).

OMRON NB7W-TW01B в реальной эксплуатации

Панель рассчитана на круглосуточную работу в шкафу или на двери пульта. Важно, что фронт при корректной установке обеспечивает IP65 - это не про красивую цифру в паспорте, а про реальную устойчивость к регулярной мойке, пыли и аэрозолям в цехе. При этом монтаж в вырез панели дисциплинирует механику: если выдержать толщину металла и правильно обжать уплотнение, получаем герметичный фронт без самодельных рамок и герметиков.

Резистивный сенсор здесь практичнее, чем кажется. В перчатках, при запыленности и с каплями на экране оператор продолжает попадать в элементы управления. Мы часто делаем кнопки крупнее и добавляем подтверждение действий - в связке это снижает количество случайных нажатий, особенно на вибронагруженных машинах.

Серия NB и NB7W-TW01B: как используем интерфейсы связи

Ключевое преимущество этой панели - набор коммуникаций, который позволяет не городить отдельные преобразователи и промежуточные шлюзы там, где можно обойтись штатными портами. В одном проекте типовой расклад выглядит так: по Ethernet цепляемся к контроллеру и инженерной сети, а по последовательной линии уводим частотник, весовой терминал или старый модуль измерения, где до сих пор жив RS-485. Длина линии для RS-422A/485 в полкилометра - это не редкость на складах и протяженных конвейерах, и хорошо, что панель рассчитана на такие дистанции без экзотики.

USB Host используем прикладно: перенос рецептур, выгрузка логов, подключение носителя для сервисных нужд. Важно, что ресурс записи Flash и общая архитектура памяти рассчитаны на эксплуатацию, а не на разовую демонстрацию на стенде - при грамотной настройке архивации и циклов записи панель не умирает от постоянных логов.

Экран, графика и окна - не для красоты

7-дюймовый TFT с нормальным разрешением закрывает большинство задач на локальном посту. Мы ценим поддерживаемые всплывающие и вложенные окна: это позволяет строить интерфейс по инженерной логике. Пример из практики - экран Основной режим + всплывающее окно Авария с приоритетом и квитированием, поверх которого открывается окно Подсказка с текстом и действиями оператора. За счет прозрачности и корректной иерархии окон оператор не теряет контекст, а время реакции на нештатную ситуацию уменьшается.

Тренды (текущие и исторические) и графики XY полезны не только технологу. На пусконаладке по тренду легко увидеть, что ПИД перерегулирует, датчик шумит или клапан залипает. Это экономит часы, потому что диагностика идет прямо на HMI, без ноутбука и временных осциллографов.

Инженерные функции проекта и эксплуатационная дисциплина

Панель поддерживает разделение прав и многоуровневую безопасность - мы используем это не формально. Минимум: оператору оставляем запуск/стоп и подтверждение аварий, наладчику - ручные режимы и тест исполнительных механизмов, технологу - рецептуры и уставки, службе АСУ - доступ к системным экранам и сервисным регистрам. Контроль доступа по регистрам (битовые и словные условия) удобен, когда часть разрешений должна приходить от PLC, например по ключу-режиму на шкафу или по сигналу с реле безопасности.

Макросы с вычислениями и сравнениями применяем для прикладных задач: пересчет единиц, вычисление производительности, проверка диапазонов уставок, выбор экранов по состояниям линии. Это разгружает контроллер в мелочах и делает интерфейс самостоятельнее, особенно когда PLC занят быстродействующими алгоритмами.

Отдельно отмечаем средства симуляции. Офлайн-симуляция помогает быстро прогнать логику экранов до выезда на объект, а онлайн-симуляция - проверять корректность привязок и реакций уже на работающем оборудовании без угадываний.

Питание, помехи и механика: где обычно ошибаются

24 В DC с нормальным допуском по питанию - стандарт для шкафов автоматики, но в реальности просадки и помехи встречаются постоянно: пускатели, частотники, длинные линии. У панели заявлена импульсная помехоустойчивость по IEC 61000-4-4, и это напрямую влияет на количество самопроизвольных перезагрузок и зависаний. Со своей стороны мы все равно закладываем правильную разводку: отдельная линия питания HMI, корректное заземление, экранирование там, где нужно, и разделение силовых и сигнальных трасс.

Вибро- и ударостойкость важны не только для мобильной техники. На прессах, упаковщиках и конвейерах вибрации вполне достаточно, чтобы разболтать клеммы и расшатать разъемы. Здесь помогает и конструкция, и правильный монтаж - с фиксацией кабелей и снятием натяжения с разъемов.

Используем панель как операторский терминал на линиях упаковки, фасовки, дозирования, конвейерных системах.
Подходит для модернизации: можно оставить старые последовательные устройства и добавить Ethernet в ту же архитектуру.
Удобна для сервисного сопровождения: логи, тренды, удаленный просмотр (при подходящей версии системного ПО) ускоряют диагностику.

Если нужна панель, которая нормально живет в цеховых условиях и дает инженерные инструменты для управления и диагностики, берите NB7W-TW01B в работу и закладывайте ее в проект - поможем корректно подобрать схему связи и структуру экранов под вашу линию.

Потребляемая мощность
11 Вт
Влажность
10…90 без конденсации
Температура хранения
−20…+60 °C
Выходное напряжение
5 В
Серия
NB
Диагональ экрана
7 дюймов
Разрешение экрана
1024×1024 пикс.
Тип дисплея
TFT LCD
Тип подсветки
LED
Срок службы подсветки (ч)
50000
Оперативная память (RAM)
64 Мб
Встроенная память (Flash)
128 Мб
COM-порты
RS-232C
Ethernet
10/100Base-T; IEEE 802.3
Высота
148 мм
Глубина
46 мм
Кабель
2 пары UTP Cat 3 (22…26 AWG), Cat 5, Cat 5e или Cat 6
Максимальная длина кабеля
5 м
Монтаж
В вырез панели
Номинальное напряжение
24 В
Рабочая температура
0…+50 °c
Сечение провода
12…26 кв.мм
Степень защиты
IP65
Тип защиты
Только лицевая часть при правильной установке в панель
Ширина
202 мм
Электрическое исполнение
Исходная серия без суффикса V1
Количество цветов
65536
Совместимость с ПО
NB-Designer
Модель панели
NB7W-TW01B
Масса
715 кг
Вибростойкость
10…57 Гц: амплитуда 0,075 мм; 57…150 Гц: 9,8 м/с²; по 30 мин по X, Y, Z
Ударостойкость
147 м/с²; по 3 удара по X, Y, Z; длительность 11 мс
Выходной ток
250 мА
Атмосфера эксплуатации
Без коррозионных газов
Импульсная помехоустойчивость цепи питания
IEC 61000-4-4; 2 кВ по линии питания кВ
Расчётный срок службы батареи при 25 °C
5 лет
Логические порты связи
2 количество
Последовательный интерфейс RS-232C
RS-232C и RS-422A/485 на комбинированном порту выбираются взаимоисключающе
Максимальная длина линии RS-232C
15 м
Максимальный ток OFF
150 мА
Род питающего тока
Постоянный (DC)
Разъём связи
Type B
FTP-сервер
Поддерживается при соответствующей версии ПО
Максимальная длина линии
100
Максимальная длина RS-422A/485
500 м
Ресурс записи Flash
100000 циклов
Горизонтальное разрешение
800 пикселей
Вертикальное разрешение
480 пикселей
Тип сенсорного экрана
Аналоговая резистивная
Ресурс сенсорной панели
1000000 нажатий
Цвет рамки
Чёрный
USB Host
1 стандарт
Допустимое напряжение питания
20,4…27,6 В DC
Допуск напряжения питания
±15 %
Тип питания
Съёмный клеммный блок
Тип изделия
Сенсорная панель оператора HMI
Усилие нажатия
0,5…0,8 Н
Условие ресурса подсветки
Типовое значение при 25 °C; критерий снижения яркости см. V107 и V412
Индикатор питания
Светодиодный на лицевой панели
Тип оперативной памяти
DDR2
Поддержка печати
PictBridge через USB Slave; NB-Designer 1.22 или новее и обновление ядра/файловой системы
Количество портов RS-422
1
Количество портов RS-485
1
Разъём последовательных портов
D-Sub, 9 контактов, гнездо
Ориентация дисплея
Горизонтальная или вертикальная
Толщина монтажной панели
1,6…4,8 мм
Влажность хранения
10…90 без конденсации %
Стандарты
Директивы EC, KC, cULus508
Онлайн-симуляция
Поддерживается
Офлайн-симуляция
Поддерживается
Макросы
Вычисления, сравнения, циклы, математические функции
Количество поддерживаемых языков проекта
32
Библиотека текстов
Поддерживается
Анимация
Поддерживается
Всплывающие окна
Поддерживаются, включая прозрачность
Вложенные окна
Поддерживаются
Мониторинг аварий
Битовые и словные аварии, приоритеты, текст и всплывающие сообщения
Звуковая сигнализация аварий
Зуммер
Тренды
Текущие и исторические данные
Построение графиков XY
Поддерживается
Выборка данных тренда, последовательных слов
16
Защита проекта паролем
Поддерживается
Количество уровней безопасности
16
Количество разрешений оператора
32
Контроль доступа по регистрам
Битовые и словные условия
Подтверждение действий оператором
Поддерживается
Совместимость контроллеров
Omron и сторонние контроллеры; конкретный протокол зависит от модели PLC
Количество портов RS-232C
2
Количество портов USB
2
Способы загрузки проекта
USB, последовательный порт, Ethernet
Удалённый доступ
VNC / HMI Remote Viewer; зависит от версии системного ПО
