NA5-7W001B сенсорная панель оператора Omron

Name: NA5-7W001B сенсорная панель оператора Omron
Brand: OMRON
SKU: 5596
Price: 152860 RUB
Availability: InStock

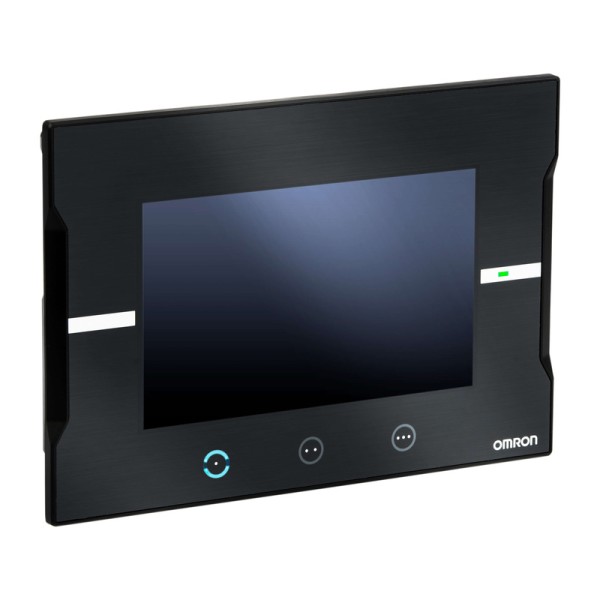

NA5-7W001B сенсорная панель оператора Omron 1

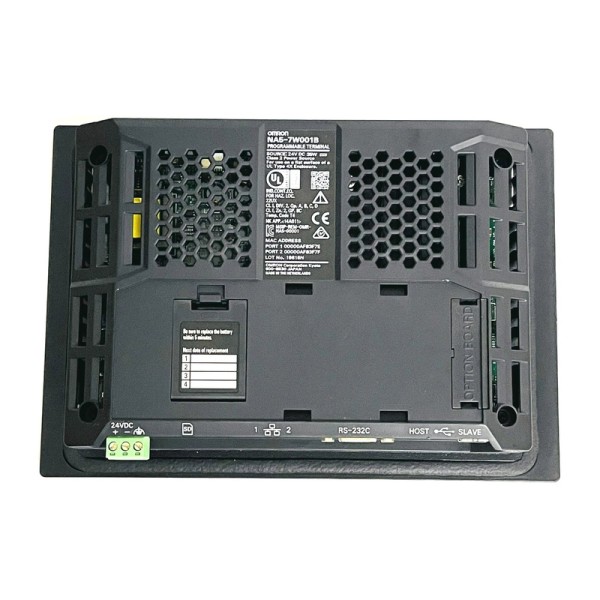

NA5-7W001B сенсорная панель оператора Omron 2

152 860 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392725
Код товара
5596
Бренд
OMRON
Потребляемая мощность
35 Вт
Разрешение
16384 × 1638... мм
Клиентское ПО
Sysmac Studi...
Влажность
10–90, без к...

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

NA5-7W001B OMRON в типовом цикле машины

Когда панель ставят на упаковщик, дозатор или небольшую ячейку сборки, от HMI обычно ждут двух вещей: быстро показать оператору состояние узлов и так же быстро дать сервису доступ к диагностике без лишних танцев с ноутбуком. NA5-7W001B сенсорная панель оператора OMRON как раз про это - компактная 7-дюймовая HMI с нормальным набором интерфейсов, рассчитанная на работу в реальном цехе, где есть вибрация, масло на перчатках и электромагнитная грязь от приводов.

В эксплуатации важна не только картинка. Важнее, чтобы панель не уходила в перезагрузки от просадок питания, не ловила помехи по земле и не теряла связь с ПЛК при пусках. Здесь заложен допуск по питанию 24 В DC с запасом, плюс предусмотрено функциональное заземление на клемме FG - на практике это снижает количество плавающих ошибок сенсора и Ethernet-обрывов в шкафах с частотниками.

Экран и управление: что реально дает 7 дюймов NA5-7W001B

Диагональ 7 дюймов и формат 800x480 - это не про дизайнерские изыски, а про читаемость мнемосхем и уместный размер лицевой части на дверце шкафа. Для машин, где оператор стоит близко к панели, такого разрешения достаточно, чтобы нормально разместить тренды, тревоги и кнопки ручного управления без микроскопических элементов.

Сенсор резистивный, нажимной. В полях это часто предпочтительнее емкостного: нажимается в перчатках, терпит легкие загрязнения, адекватно работает, когда палец мокрый или в эмульсии. Ресурс нажатий закладывает нормальную долговечность для серийного оборудования, где по одной и той же зоне тыкают годами. Плюс есть три функциональные клавиши с регулируемой подсветкой - удобно выводить подтверждение аварии, переход на сервисный экран и быстрый стоп подачи, не полагаясь на виртуальные кнопки.

Сеть и сервис: NA5-7W001B OMRON как узел в шкафу

На практике панель редко живет одна. Она висит в одном сегменте с ПЛК, приводами, сканерами и иногда с верхним уровнем. Поэтому два Ethernet-порта с поддержкой скоростей вплоть до гигабита дают гибкость по топологии: можно развести сервисный доступ и технологическую сеть, не ставя лишний коммутатор. Отдельно полезно, что один из портов ориентирован на подключение Sysmac Studio и параллельно допускает VNC-клиентов. Это экономит время на пусконаладке: инженер подключился, посмотрел проект, а наладчик рядом через VNC наблюдает экран, не подходя к двери шкафа.

Последовательные интерфейсы здесь тоже не для галочки. RS-232C до сих пор встречается на весовых терминалах, старых маркираторах и некоторых датчиках. Два COM-порта позволяют, например, держать один канал под периферию, а второй - под сервисный прибор, не перекоммутируя разъемы. Важно, что разъем под RS-232C выполнен в промышленном формате D-sub, это проще обслуживать в поле и легче фиксировать кабель.

USB и SD: когда нужно быстро забрать логи и восстановить проект

В ремонте и сервисе больше всего времени уходит на сбор фактуры: что было по авариям, как менялись параметры, в какой момент пропала связь. Наличие USB Host и слота SD/SDHC дает нормальный рабочий сценарий: сохраняем журналы на носитель, забираем на анализ, затем обратно загружаем корректировки. Память пользовательских данных на борту позволяет держать архивы тревог и технологические рецептуры без постоянной зависимости от внешнего ПК.

USB Slave ориентирован на подключение Sysmac Studio. Это удобно, когда сеть заказчика закрыта, а доступ по Ethernet нельзя согласовать оперативно: подключили кабель, внесли правки, проверили. При этом аппаратная кнопка Reset решает типичный сервисный случай, когда экран завис из-за некорректного сценария или питания на объекте: перезапуск аналогичен повторному включению, без разбора шкафа.

Стойкость к условиям цеха: вибрация, загрязнение, электрика

Мы обычно смотрим на HMI не по красивому паспорту, а по тому, как она переживает год работы рядом с прессом или конвейером. Здесь заявлена вибростойкость по IEC 60068-2-6 и ударостойкость по промышленным методикам - это снижает риск плавающих отказов на клеммах, шлейфах и разъемах. Для пищевых и металлообрабатывающих участков критична лицевая защита: IP65 с маслостойким исполнением помогает, когда панель моют или когда аэрозоль СОЖ постоянно оседает на двери шкафа. Важно и ограничение по среде - без коррозионно-активных газов: в гальванике или рядом с кислотными парами панель, как и любая электроника, потребует отдельного исполнения шкафа с фильтрацией.

По электромагнитной совместимости полезны требования к кабелю Ethernet (экранированная витая пара STP категории 5e и выше) и помехоустойчивость цепи питания. В реальной трассировке это означает простое правило: экран правильно сажаем на землю, силовые и сигнальные трассы разводим, и панель перестает быть индикатором всех проблем шкафа.

Практика интеграции в систему управления

Для упаковочной линии: по Ethernet подключаем ПЛК и приводную сеть, а второй порт оставляем под сервисный доступ и VNC для технолога.
Для дозирующего узла: по RS-232C цепляем весовой индикатор, а через SD-карту собираем отчеты по партиям и журналы аварий.
Для модернизации станка: используем резистивный сенсор как более живучий вариант при работе в перчатках и при загрязненной панели.

Если требуется панель, которая нормально переносит цеховые условия, дает понятную диагностику и не усложняет сервис, NA5-7W001B подходит как рабочая HMI для машинного уровня. Подберем обвязку по питанию, кабелям и сетевой схеме, чтобы на объекте не ловить типовые ошибки монтажа. Оставляйте заявку - согласуем подключение и сценарий ввода в эксплуатацию.

Потребляемая мощность
35 Вт
Разрешение
16384 × 16384 мм
Клиентское ПО
Sysmac Studio
Влажность
10–90, без конденсации; в пределах диаграммы руководства
Температура хранения
−20…+60 °C
Серия
NA5
Диагональ экрана
7 дюймов
Разрешение экрана
800 × 480 пикс.
Тип дисплея
TFT LCD
Тип подсветки
LED
COM-порты
2
USB
3
USB-клиент
2
Слот для SD-карты
1
Высота
165 мм
Глубина
69 мм
Кабель
Экранированная витая пара STP категории 5, 5e или выше
Максимальная длина кабеля
5 м
Номинальное напряжение
24 В
Рабочая температура
0…+50, с учётом угла монтажа °c
Сечение провода
0,35–3,31 кв.мм
Степень защиты
IP65, маслостойкое исполнение; UL Type 4X в первоначальном состоянии
Ширина
236 мм
Количество цветов
Около 16,77 млн
Функциональные клавиши
3
Совместимость с ПО
UL 508; CSA C22.2 No.142; EMC 2014/30/EU и EN 61131-2:2007; LR; DNV; NK; ANSI 12.12.01 Class 1 Division 2; EAC; KC; RCM
Тип устройства
Сенсорная панель оператора HMI
Масса
1.3 кг
Степень загрязнения
Не более 2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: полуамплитуда 3,5 мм; 8,4–150 Гц: 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
147 м/с²; по 3 удара по осям X, Y, Z
Назначение принадлежности
Перенос и хранение проекта, хранение журналов
Языки программирования
Microsoft Visual Basic
Встроенный последовательный порт RS-232C
1
Атмосфера эксплуатации
Без коррозионно-активных газов
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Расчётный срок службы батареи при 25 °C
5 лет
Максимальная длина линии RS-232C
15 м
Ethernet-скорость
10; 100; 1000 Мбит/с
Хранение комментариев
Да
Опциональный последовательный порт
В руководстве V117 обозначен как порт для будущего расширения
Диагностика батареи
CJ1W-BAT01
Разъём связи
RJ-45, 8P8C
Максимальная длина линии
100
Поколение
NA5 без суффикса -V1/-V2
Горизонтальное разрешение
800 пикселей
Вертикальное разрешение
480 пикселей
Угол обзора слева
60 °
Угол обзора справа
60 °
Угол обзора сверху
60 °
Угол обзора снизу
60 °
Уровни регулировки яркости
200 количество
Тип сенсорного экрана
Аналоговый резистивный, чувствительный к нажатию
Ресурс сенсорной панели
1000000 нажатий
Тип функциональных клавиш
Ёмкостные
Подсветка функциональных клавиш
Синяя, регулируемая вместе с подсветкой экрана
Индикатор RUN
Зелёный — нормальная работа; красный — ошибка
Цвет рамки
Чёрный
Память пользовательских данных
256 МБ
Ethernet-стандарты
IEEE 802.3i; IEEE 802.3u; IEEE 802.3ab
Назначение Ethernet-порта 1
Подключение устройств и VNC-клиентов; не предназначен для Sysmac Studio
Назначение Ethernet-порта 2
Подключение Sysmac Studio, а также устройств и VNC-клиентов
USB Host
USB 2.0 стандарт
USB Slave
Подключение Sysmac Studio назначение
RS-232C
D-sub, 9 контактов, гнездо разъём
Стандарты карт памяти
SD; SDHC
Допустимое напряжение питания
19,2–28,8 В DC
Допуск напряжения питания
±20 %
Минимальная требуемая мощность источника питания
35 Вт
Стандарты степени загрязнения
JIS B 3502; IEC 61131-2
Настройка прав оператора
Да
Минимальная версия Sysmac Studio
1.10
Тип питания
Постоянный ток, внешний источник
Функциональное заземление
Клемма FG в разъёме питания
Кнопка сброса
Аппаратный Reset, действие аналогично повторному включению питания
