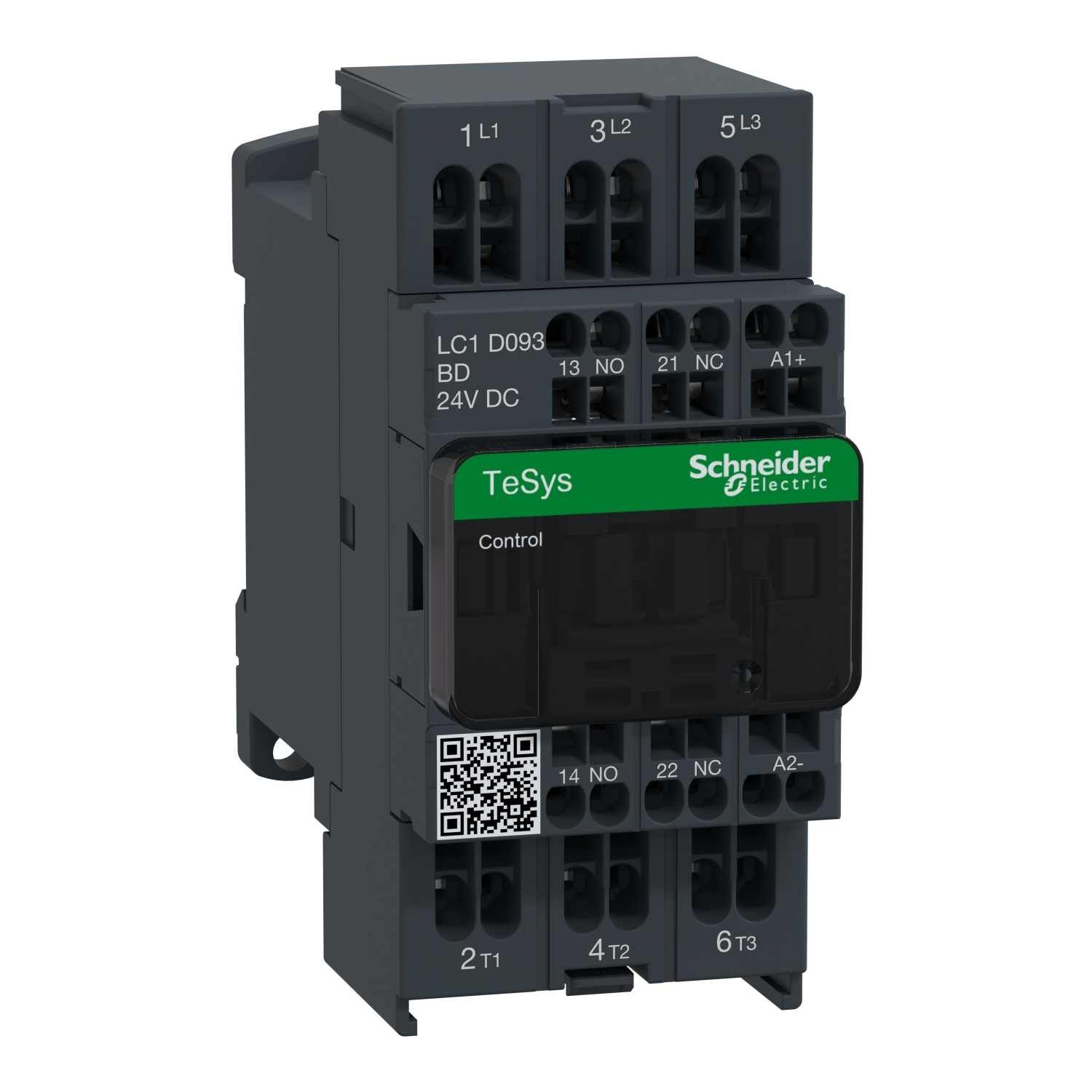

LC1D093BD контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной автоматизации «проблема» редко звучит как «нужен контактор». Чаще видим другое: ПЛК дает быстрые команды, шкаф работает в жарком цехе, рядом частотники и импульсные БП, а на выходе - либо залипание контактов, либо помехи по цепи управления, либо просадки по надежности из-за банальной мелочи в схеме. Контактор LC1D093BD Schneider Electric закрывает именно такой прикладной набор рисков: стабильное коммутационное поведение на моторных нагрузках, аккуратная работа с DC-управлением и ресурс, который не «сыпется» от частых включений.
Schneider Electric LC1D093BD в цепях 24 В DC
В шкафах с управлением 24 В DC мы почти всегда боремся с двумя вещами: выбросы ЭДС самоиндукции катушки и паразитные наводки на дискретные выходы контроллера. У LC1D093BD предусмотрен встроенный ограничитель перенапряжения с диодом - это не «приятный бонус», а практичная защита выходных каскадов ПЛК/релейных модулей от обратных импульсов при отключении. На практике это снижает вероятность ложных срабатываний соседних каналов и упрощает электромагнитную обстановку в шкафу, особенно когда рядом стоят аналоговые модули или датчики с малым уровнем сигнала.
Отдельно важно понимать нюанс диодного подавления: катушка размагничивается чуть медленнее, чем с варистором. В большинстве задач (насосы, вентиляторы, конвейеры) это не критично, зато заметно снижает уровень помех и бережет электронику управления.
Контактор LC1D093BD и категории AC-3/AC-4
Мы подбираем коммутационную аппаратуру не по «общему току», а по режиму работы нагрузки. Здесь поддерживаются AC-3 и AC-4 - то есть контактор рассчитан как на стандартный пуск асинхронного двигателя с отключением на номинале, так и на более тяжелые сценарии с толчками, частыми пусками, подхватом/противовключением (в пределах разумного для конкретной мощности). Если в установке есть, например, подъемный механизм с частыми старт-стоп или позиционирование на коротких циклах, учет AC-4 принципиален: именно этот режим быстрее всего «съедает» контактную систему при неправильном выборе аппарата.
При моторных задачах важна не только способность включить, но и отключить дугу без деградации. Номинальное импульсное напряжение 6 кВ по IEC 60947 дает запас по стойкости к броскам, которые приходят из сети или от соседнего оборудования (коммутация индуктивностей, работа сварочных постов, длинные линии).
Серия LC1D: ресурс и частые циклы
Когда заказчик говорит «у нас часто щелкает», мы сразу смотрим на допустимую частоту коммутаций и ресурс. Для этой серии заявлена высокая механическая износостойкость и заметный электрический ресурс на моторной категории. Это важно в прикладных системах, где контактор используется не как «раз в смену включили», а как исполнительный орган в логике: продувка фильтра, периодическая откачка, дозирование, циклический привод заслонки.
Отдельно отмечаем предельную частоту срабатываний при повышенной температуре. В шкафах без кондиционирования +45…+60°C внутри - обычная история, и именно там всплывают «необъяснимые» отказы. Запас по допустимым циклам при нагреве напрямую влияет на стабильность работы катушки и контактной системы, а значит - на предсказуемость всей автоматики.
LC1D093BD Schneider Electric в компоновке шкафа
С точки зрения сборки шкафов и сервисного доступа важны габариты и монтаж. Контактор ставится на DIN-рейку или на панель - это удобно, когда один и тот же проект идет в двух исполнениях: компактный модульный щит и «промышленный» шкаф на монтажной плите. Степень защиты IP20 типична для аппаратуры внутри шкафа: она предполагает, что инженер соблюдает культуру сборки - закрытые клеммники, отсутствие случайного касания, нормальные кабель-каналы.
Подключение через плоско-пружинные зажимы в эксплуатации ценится не столько «скоростью монтажа», сколько стабильностью при вибрации и термоциклах. На объектах с компрессорами, вентиляторами, станками контакт в винтовой клемме иногда требует регламента подтяжки. Пружинная система снижает зависимость от человеческого фактора и упрощает обслуживание.
Практические схемы применения LC1D093BD
Пуск насоса/вентилятора от ПЛК 24 В DC: дискретный выход управляет катушкой напрямую (или через промежуточное реле по току выхода), встроенный диод снижает выбросы, в цепи силовых контактов - тепловое реле или электронная защита двигателя.
Циклическая нагрузка в упаковке: частые включения/отключения с короткими паузами. Здесь критичны ресурс и корректный выбор категории применения, чтобы контакты не «подгорали» на пусковых токах.
Шкаф в неотапливаемом помещении: расширенный температурный диапазон полезен, когда зимой шкаф стартует «на холодную», а летом работает в перегретом помещении без климат-контроля.
Если нужен контактор под 24 В DC с предсказуемым поведением в моторных режимах и нормальной стойкостью к помехам, закладывайте LC1D093BD Schneider Electric в проект и согласуем подключение и защиту под вашу схему.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток9 А при 400 В AC-3
- Номинальная мощность при 400 В AC-34 кВт кВт
- Номинальная мощность при 400 В AC-42.2 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияПлоско-пружинные зажимы
- Электрическая износостойкость2 млн. циклов при 9 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
