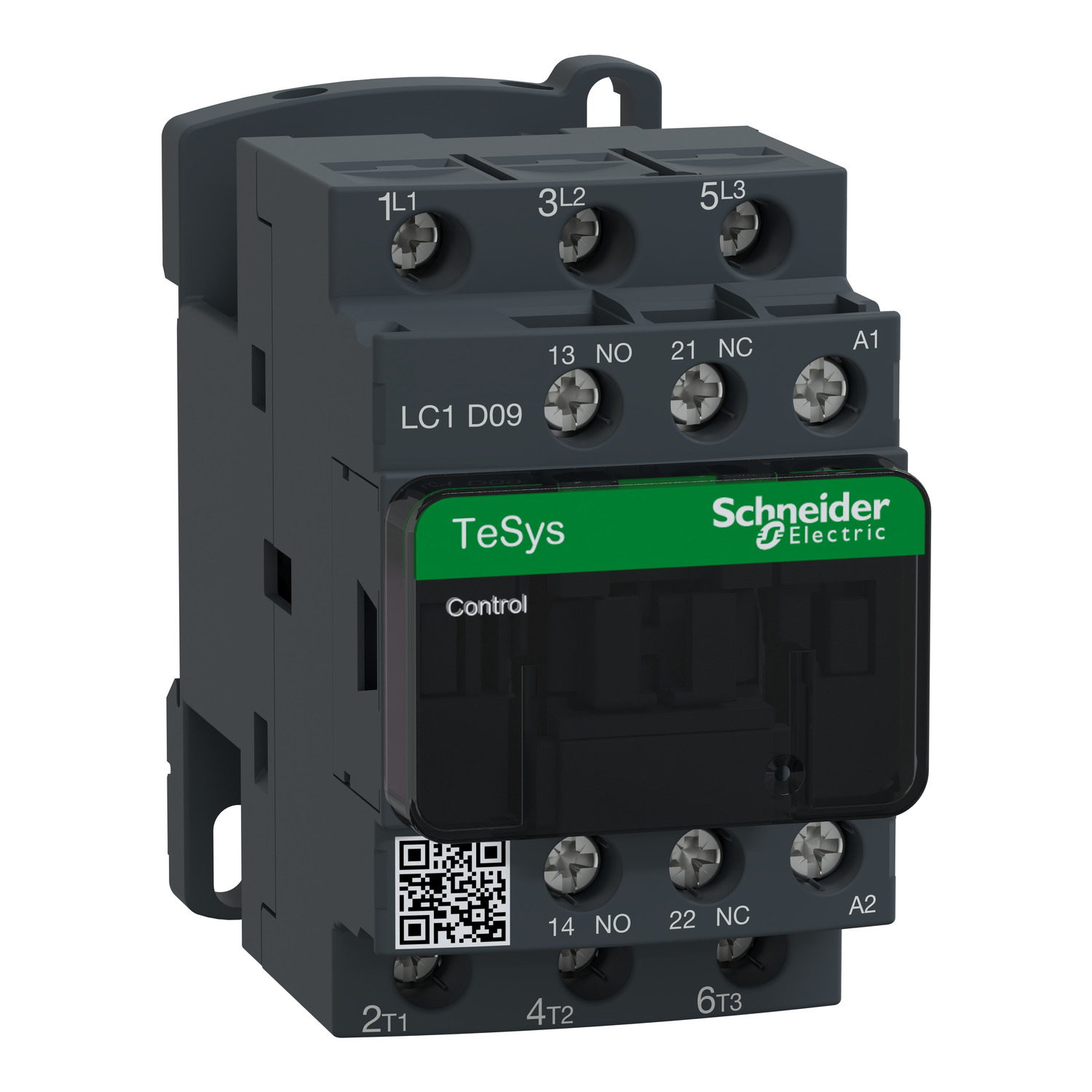

LC1D09P7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой шкафной автоматике чаще всего «сыпятся» не силовые цепи, а управление: выбросы при отключении катушки, наводки на входы ПЛК, дребезг в режиме частых пусков. Контактор Schneider Electric LC1D09P7 мы обычно закладываем туда, где требуется аккуратная работа от 24 В DC и понятное поведение в реальной эксплуатации - от станка с частыми циклами до приточной установки с сезонными перепадами температуры.
Schneider Electric LC1D09P7 и катушка 24 В DC с диодом
Ключевая практическая деталь у LC1D09P7 - встроенный ограничитель перенапряжения на катушке (диод). Для инженера это не «галочка», а уменьшение помех при отключении: фронт напряжения на катушке гасится, и мы получаем меньше паразитных импульсов в цепях управления. В шкафах, где рядом сидят дискретные входы, счетчики импульсов, датчики давления с транзисторными выходами, это снижает риск ложных срабатываний и упрощает электромагнитную совместимость без дополнительных RC-цепочек.
Нюанс, который важно помнить: диод задает полярность. При подключении к выходам ПЛК/реле 24 В DC мы всегда контролируем «плюс-минус» на A1/A2, иначе контактор не включится. Зато при корректной полярности катушка ведет себя предсказуемо, а выходные транзисторы контроллера меньше страдают от выбросов.
Контактор LC1D09P7 в режимах AC-3 и AC-4
LC1D09P7 относится к серии LC1D и рассчитан на типовые задачи управления трехфазной нагрузкой с тремя силовыми полюсами и тремя нормально открытыми контактами. В прикладном смысле это «рабочая лошадка» для двигателя и для резистивных групп, но с разной дисциплиной включений.
Если у нас стандартный пуск и работа асинхронного двигателя (категория AC-3), контактор держит номинальный ток уровня 9 А и подходит под мощность порядка 4 кВт при 400 В. Это типичная зона насосов, вентиляторов, небольших транспортеров. А вот для толчкового режима, реверсивных подхватов, частых «включил-выключил» под нагрузкой (AC-4) мощность допустима ниже - примерно 2,2 кВт. Мы это учитываем при подборе: в AC-4 контакты получают более жесткую дугу и тепловую нагрузку, поэтому правильная категория применения напрямую влияет на ресурс.
LC1D09P7 Schneider Electric и ресурс при частых переключениях
В цеховой автоматизации важно не только «включается», но и как долго живет при циклах. Для LC1D09P7 заявлена высокая механическая износостойкость (десятки миллионов операций) и электрическая стойкость на миллионы циклов в пределах номинала AC-3. На практике это означает, что в узле с частотой срабатываний до 3600 циклов/час при высокой температуре мы можем планировать обслуживание по регламенту, а не «по факту запаха».
Мини-пример: на упаковочном участке контактор используется как силовой исполнитель для двигателя конвейера с короткими тактами. Если частота пусков высокая, мы не пытаемся «вытянуть» AC-4 режим двигателем на пределе - лучше снизить нагрузку, пересмотреть алгоритм, либо перейти на частотник. Но когда задача в рамках применения, LC1D09P7 отрабатывает стабильно и без сюрпризов.
Монтаж и подключение: плоско-пружинные зажимы и компактный корпус
В шкафах, где счет идет на миллиметры и на часы монтажа, важны размеры и понятная коммутация. Компактный корпус (порядка 45 мм по ширине) позволяет ставить контактор плотным рядом с автоматом защиты двигателя, тепловым реле или клеммным рядом. Монтаж возможен как на DIN-рейку, так и на монтажную панель - удобно, когда в одном проекте есть и модульная зона, и силовая секция на панели.
Плоско-пружинные зажимы - это не про «красиво», а про стабильный контакт при вибрациях и температурных циклах. В вентиляционных камерах, на насосных станциях, на мобильных установках пружинная клемма зачастую держит затяжку надежнее классического винта, особенно если монтаж выполняется поточно и разными бригадами.
Защита и стойкость: IP20 и импульсная прочность 6 кВ по IEC 60947
IP20 подразумевает установку внутри шкафа или кожуха - мы не рассматриваем этот контактор как «полевой». Зато внутри НКУ он нормально переносит широкий температурный диапазон эксплуатации и типовые индустриальные перенапряжения. Импульсная прочность 6 кВ по IEC 60947 важна в сетях, где есть коммутации индуктивных нагрузок, работа генераторов, длинные кабельные линии. Это не отменяет грамотной схемотехники (ОПН, фильтры, заземление), но дает запас по стойкости изоляции.
Если нужен надежный необратимый пускатель под 24 В DC с предсказуемой EMC-поведением и понятным ресурсом - закладывайте Schneider Electric LC1D09P7 в проект и согласуем комплектность под ваш шкаф.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток9 А при 400 В AC-3
- Номинальная мощность при 400 В AC-34 кВт кВт
- Номинальная мощность при 400 В AC-42.2 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияПлоско-пружинные зажимы
- Электрическая износостойкость2 млн. циклов при 9 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
