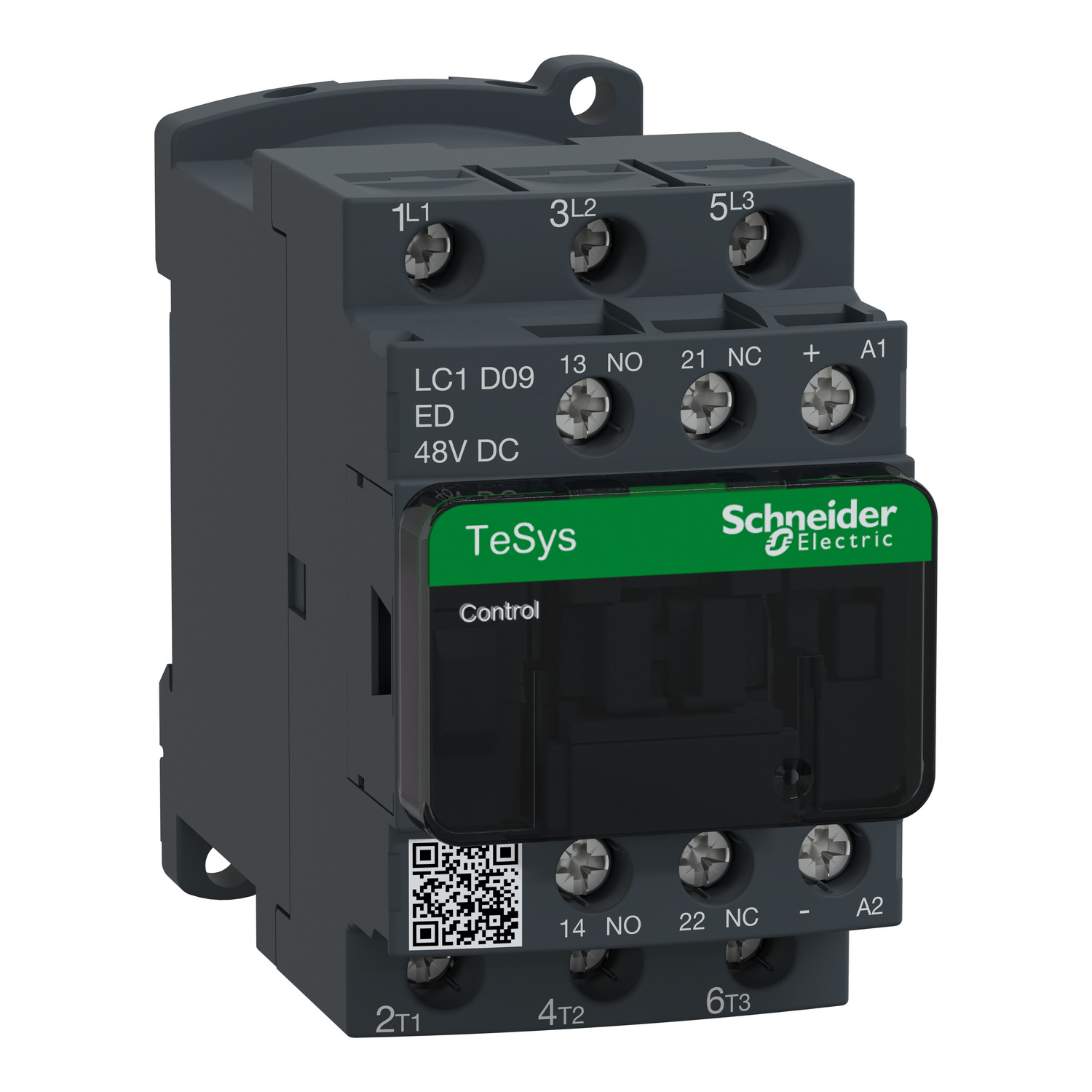

В проектах с питанием цепи управления 48 V DC мы регулярно сталкиваемся с одной и той же задачей: нужен компактный и предсказуемый контактор, который уверенно держит частые коммутации и не «сыплет» помехами в контроллер, датчики и интерфейсные модули. Контактор LC1D09ED Schneider Electric как раз из этой инженерной категории - когда устройство выбирают не по бренду на крышке, а по тому, как оно ведет себя в шкафу через год непрерывной эксплуатации.
Schneider Electric LC1D09ED в цепях 48 V DC и рядом с PLC
Катушка на 48 V DC - практичное решение для шкафов, где управление разведено по SELV/PELV и есть резервирование от ИБП. Важно, что в LC1D09ED предусмотрен встроенный ограничитель перенапряжения с диодом. На практике это означает меньше выбросов при отключении катушки, меньше риска «подвисающих» дискретных выходов, ложных срабатываний соседних входов и меньше требований к внешней обвязке.
Нюанс, о котором мы всегда предупреждаем: диодная развязка меняет динамику отпускания - контактор отпускает чуть «мягче». Для классических схем пуска/остановки это плюс (ниже ЭМИ), а вот в задачах с очень быстрым реверсом или жесткими временными окнами надо учитывать задержку и согласовывать логику в ПЛК.
Контактор LC1D09ED серия LC1D - ресурс и частые циклы без сюрпризов
В реальной автоматизации контактор умирает не от «номинала на шильдике», а от режима: частые пуски, пыль в шкафу, перегретые клеммы, вибрация на насосных, некорректная логика межблокировок. У LC1D09ED высокая механическая износостойкость и достойная электрическая стойкость в типовом моторном режиме, поэтому он нормально переживает сценарии, где в смену идут сотни включений - например, пакетная вентиляция, транспортные линии, заслонки с электроприводом через двигатель, небольшие компрессоры с корректным алгоритмом античастого пуска.
Для нас отдельно важно, что аппараты этой серии рассчитаны на интенсивную коммутацию при повышенной температуре. В шкафах, где реально +50…+60°C внутри, это не «редкость», а штатный режим - особенно при плотной компоновке и частотниках рядом. Здесь контактор должен сохранять повторяемость срабатывания и не уходить в дребезг контактов из-за тепловой деформации.
LC1D09ED Schneider Electric и категории AC-3/AC-4/AC-1 в прикладных задачах
Мы используем LC1D09ED не только как «пускатель мотора». Категории применения показывают, что аппарат адекватно работает как в нагрузках с умеренными пусковыми токами (типичный асинхронный двигатель), так и в более жестких режимах с частыми включениями/толчками. В простых резистивных цепях (нагреватели, ТЭНы через контактор при правильном подборе по току) он тоже уместен - но инженерно корректнее всегда оценивать тепловую картину и качество контактирования, а не ориентироваться только на тип нагрузки.
Мини-пример из практики: на конвейере нужно «рубить» двигатель при срабатывании защиты ленты, но при этом не ловить наводки на энкодер и входы безопасности. Катушка 48 V DC с диодом уменьшает всплески, а правильно разведенные цепи управления и силовые жилы плюс корректная коммутация по AC-3 дают стабильную работу без паразитных сбоев.
Плоско-пружинные зажимы и монтаж LC1D09ED - почему это влияет на обслуживание
С точки зрения монтажника и сервисного инженера плоско-пружинные зажимы - это не «удобство», а снижение вероятности человеческой ошибки. На объектах, где периодически подтягивают клеммы, пружинная система лучше держит контакт при вибрации и термоциклах. Это напрямую влияет на нагрев соединений, падение напряжения на силовых цепях и, как следствие, на ресурс контактной группы.
Монтаж на DIN-рейку или на панель дает свободу компоновки: в узких шкафах ставим на рейку с нормальными воздушными зазорами, в силовых отсеках - на панель с учетом теплового потока и удобства трассировки кабеля. Степень защиты IP20 подразумевает установку в оболочку - контактор рассчитан на шкафную архитектуру, а не на «открытый» монтаж в зоне доступа персонала.
Импульсная стойкость LC1D09ED 6 кВ по IEC 60947 и работа в «грязных» сетях
Даже в низковольтных шкафах регулярны импульсные помехи: коммутация индуктивностей, пуски двигателей, внешние грозовые наводки по длинным линиям. Номинальное импульсное напряжение 6 кВ по IEC 60947 - это запас по изоляции и устойчивости к кратковременным перенапряжениям. Он не отменяет необходимость УЗИП и правильного PE, но уменьшает вероятность пробоя и деградации изоляции при типовых «ударных» событиях.
Если вам нужен контактор под 48 V DC управление, с нормальной помехоустойчивостью и ресурсом для частых пусков - закладывайте LC1D09ED Schneider Electric в спецификацию и пришлите схему: мы проверим режимы коммутации и подскажем корректную обвязку в шкафу.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток9 А при 400 В AC-3
- Номинальная мощность при 400 В AC-34 кВт кВт
- Номинальная мощность при 400 В AC-42.2 кВт кВт
- Номинальное напряжение цепи управления48 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияПлоско-пружинные зажимы
- Электрическая износостойкость2 млн. циклов при 9 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
