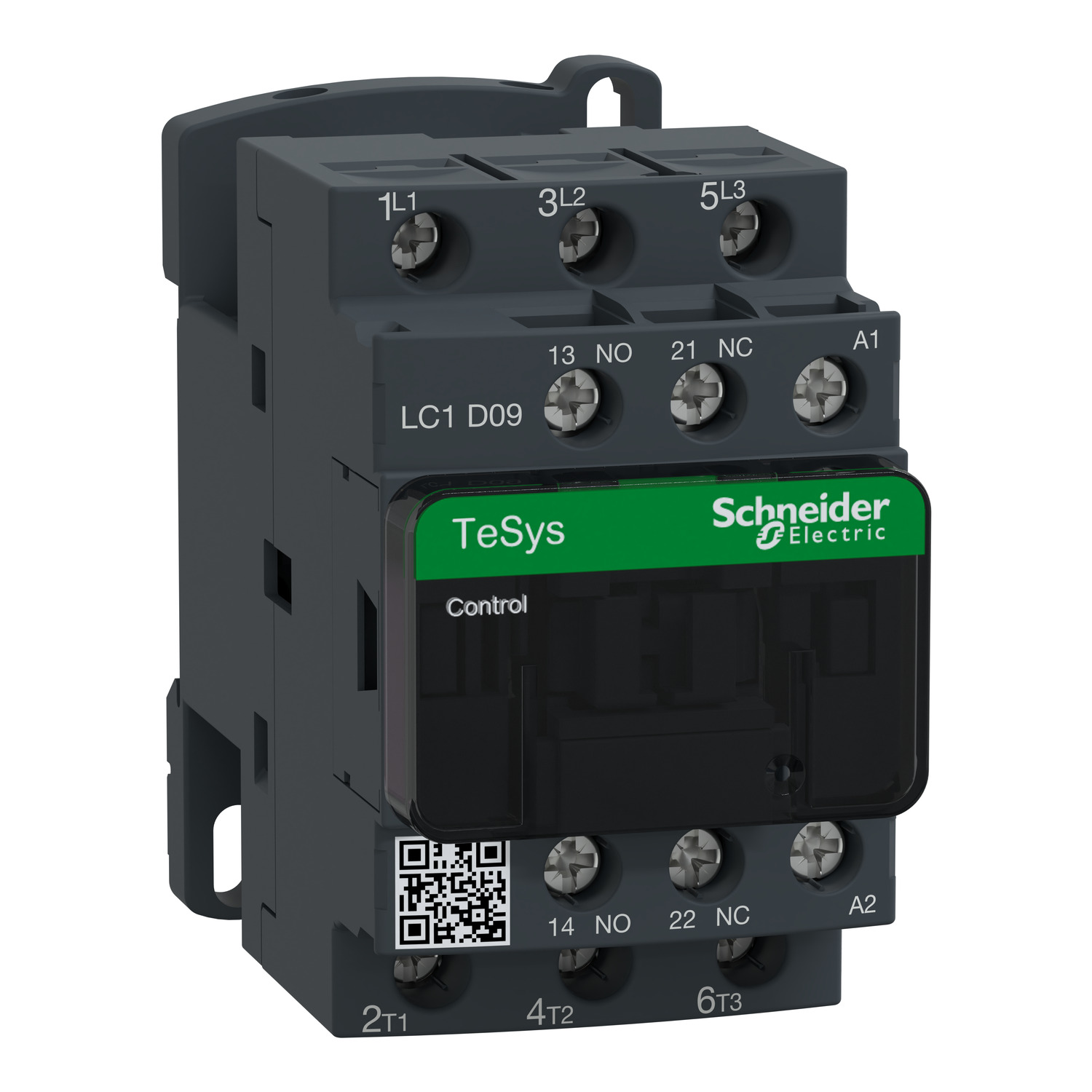

LC1D09F7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления двигателем чаще всего «падает» не силовая часть, а цепи управления: выбивает дискретный выход ПЛК, ловим наводки на аналоговых линиях, реле начинают залипать после серии частых пусков. Поэтому к контактору мы относимся как к элементу, который должен одновременно надежно коммутировать нагрузку и быть корректным соседом для электроники. Контактор LC1D09F7 Schneider Electric как раз из этой практики: рассчитан на промышленную эксплуатацию, с нормальной электрической долговечностью и встроенной защитой катушки от выбросов.
Schneider Electric LC1D09F7 и управление от ПЛК
Ключевая особенность LC1D09F7 - встроенный ограничитель перенапряжения с диодом в цепи катушки. На реальном объекте это решает две проблемы. Первая - выброс ЭДС самоиндукции при отключении катушки не «пробивает» выходной каскад контроллера или промежуточного реле. Вторая - меньше высокочастотного мусора по общему питанию, а значит стабильнее работают датчики, модули ввода и частотники, стоящие в одном шкафу.
Важно учитывать полярность и логику управления, если вы завязываете катушку через полупроводниковые выходы или через мостовые схемы - диод гасит импульс, но влияет на форму напряжения при некоторых нестандартных включениях. В классических схемах «ПЛК - промежуточное реле - катушка» проблем не возникает, зато ресурс выходов заметно растет.
LC1D09F7 в силовой цепи двигателя: что дает категория AC-3 и AC-4
В эксплуатации мы разделяем «обычный пуск» и режимы, где контактору приходится тяжело. Для насосов, вентиляторов, компрессоров с нормальным временем разгона важна работа в категории AC-3: контакты коммутируют пусковой ток, а отключение происходит на рабочем токе. Для механизмов с частыми толчковыми пусками, подхватом, торможением противовключением актуальна AC-4: там коммутация идет на более жестких режимах, с повышенным износом контактной системы.
Пример из практики: конвейер с заеданиями на холоде. Если оставить «мягкую» схему, контактор начнет быстро выгорать на повторных стартах. При выборе LC1D09F7 мы заранее ориентируемся на сценарий: где достаточно AC-3, а где нужен запас по режиму AC-4, и уже от этого пляшем в подборе защиты и алгоритма пуска (в том числе задержек и блокировок).
Серия LC1D: эксплуатационная живучесть LC1D09F7
Для обслуживающего персонала важны не цифры сами по себе, а то, как они превращаются в интервалы обслуживания. Механическая стойкость контактора позволяет переживать длительные циклы работы автоматики без разборок и «поджатия» клемм каждые пару месяцев. Электрический ресурс в реальной сети зависит от качества питания, наличия просадок, корректности тепловой защиты и от того, насколько правильно подобрана категория применения под нагрузку.
Отдельно отмечаем допустимую частоту срабатываний при высокой температуре - параметр, который часто игнорируют при проектировании. На практике он важен в шкафах без кондиционирования, где летом внутри легко держится +50…+60°C. Если контактор стоит в циклическом процессе (например, дозатор, упаковщик, шлюзовой питатель), ограничение по частоте - это не формальность, а граница, после которой начинается ускоренный износ и рост переходного сопротивления.
Монтаж и компоновка LC1D09F7 в шкафу автоматики
В реальных шкафах ценится предсказуемая механика: нормальная посадка на DIN-рейку, возможность установки на панель, удобный доступ к винтовым зажимам при плотной компоновке. Габариты контактора позволяют укладываться в типовые ряды модульных аппаратов, а степень защиты IP20 подразумевает стандартную для шкафов практику: закрытая дверь, правильные кабельные вводы, соблюдение расстояний и установка клеммных экранов там, где это требуется по внутренним стандартам предприятия.
Номинальное импульсное напряжение по IEC 60947 - это не «про грозу», а про устойчивость к коммутационным перенапряжениям внутри цеховой сети: отключение индуктивных нагрузок, работа сварки, длинные кабельные линии. Чем адекватнее аппарат держит импульсы, тем меньше сюрпризов при пусконаладке и в первые месяцы эксплуатации.
- Для типового пуска трехфазного двигателя используем LC1D09F7 в связке с тепловым реле и автоматом защиты линии, а в цепи управления предусматриваем корректную развязку с ПЛК.
- Для частых пусков в жарких шкафах закладываем запас по режиму работы и проверяем реальную частоту включений по циклограмме процесса.
- Для «шумных» сетей обращаем внимание на встроенное подавление перенапряжений и общую электромагнитную совместимость шкафа.
Если нужен контактор под понятную промышленную задачу без сюрпризов в эксплуатации, берите Schneider Electric LC1D09F7 и присылайте схему управления - проверим применимость по режиму нагрузки и подскажем корректную обвязку.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток9 А при 400 В AC-3
- Номинальная мощность при 400 В AC-34 кВт кВт
- Номинальная мощность при 400 В AC-42.2 кВт кВт
- Номинальное напряжение цепи управления110 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость2 млн. циклов при 9 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
