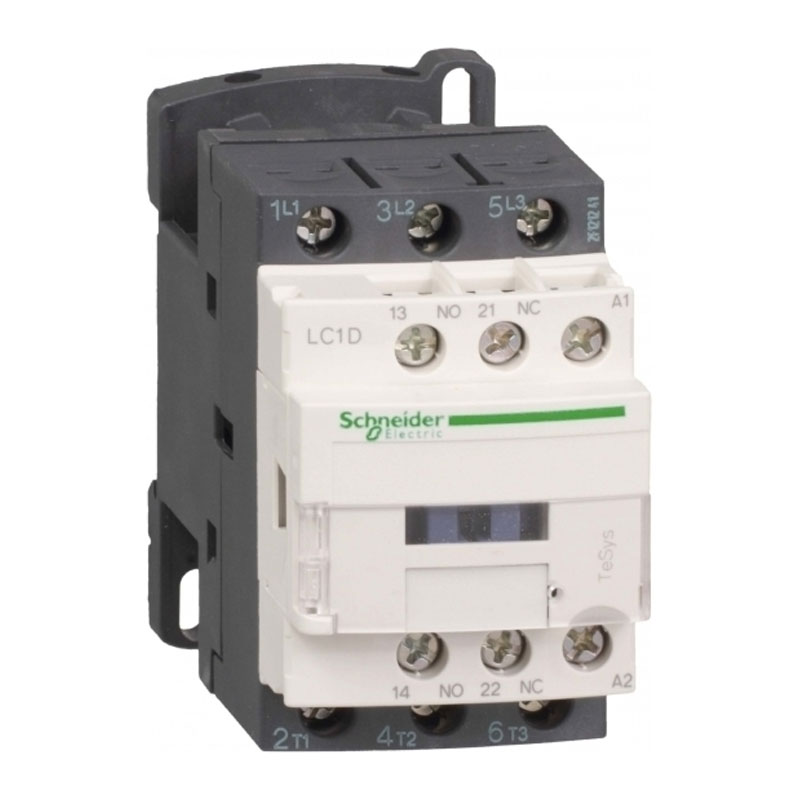

LC1D09M7 контактор Schneider Electric в реальном пусковом цикле
Типовая задача в шкафу управления - уверенно и повторяемо включать асинхронный двигатель, не разгоняя помехи по цепям PLC и не «убивая» контакты частыми пусками. LC1D09M7 контактор Schneider Electric из серии LC1D рассчитан как раз на такие режимы: от стандартного AC-3 (пуск и отключение работающего двигателя) до более жестких сценариев AC-4, где есть частые толчковые включения и торможение противотоком. На практике это означает, что один и тот же аппарат можно заложить и в насосную группу, и в конвейер с позиционированием, если корректно выбран режим эксплуатации и защита по току.
Schneider Electric LC1D09M7: помехоустойчивость катушки и защита электроники
В цепи управления у LC1D09M7 применена электромагнитная катушка на 220 В AC 50/60 Гц. Важно не только само напряжение управления, но и поведение при отключении: встроенный ограничитель перенапряжения с диодом уменьшает амплитуду выбросов на катушке. Для нас это критично в шкафах, где рядом стоят входы дискретных модулей, ПЛК, счетчики импульсов, интерфейсные реле. Без подавления выбросов часто ловят ложные срабатывания, наводки на длинных жгутах и ускоренный износ контактов промежуточных реле. Здесь подавление интегрировано - меньше внешних компонентов, меньше точек отказа и проще трассировка проводов.
Дополнительно стоит учитывать номинальное импульсное напряжение 6 кВ по IEC 60947: при грозовых наводках, коммутационных перенапряжениях и работе рядом с частотниками запас по изоляции реально помогает, особенно в распределенных щитах и на объектах с длинными линиями.
Категории применения AC-3 и AC-4 на LC1D09M7 - почему цифры важны
Мы регулярно сталкиваемся с ошибкой подбора «по току на шильдике». Для контактора важнее категория применения. В AC-3 нагрузка преимущественно индуктивная с токами пуска, но отключение происходит уже на установившемся режиме. В AC-4 коммутация тяжелее: аппарат размыкает цепь при больших токах и скольжении, дуга агрессивнее, контакты нагреваются сильнее.
Мини-пример: двигатель 4 кВт на 400 В для вентилятора - нормальный AC-3, LC1D09M7 работает предсказуемо при корректной тепловой защите и настройке автомата. А вот тот же двигатель в режиме частых «подергиваний» конвейера или реверсивных ударных включений ближе к AC-4 - ресурс по электрическому износу будет вырабатываться быстрее, и это нужно учитывать в регламенте и в логике управления (например, ограничивать частоту пусков, задавать паузы, применять механическую блокировку/реверсивную схему на паре контакторов).
LC1D09M7 серия LC1D: ресурс, частота коммутаций и тепловой режим
В эксплуатации мы смотрим на два ресурса: механический и электрический. Механическая износостойкость у аппаратов этого класса означает, что привод и кинематика выдерживают многократные переключения, но реальный срок службы в проекте почти всегда задается электрическим износом - дугой и нагревом контактной системы под нагрузкой. Для объектов с «нервной» автоматикой (частые включения, короткие циклы) полезна указанная максимальная частота срабатываний при повышенной температуре: это прямой намек, что производитель нормирует работу не в лаборатории, а в горячем шкафу.
Отдельно отмечаем температурный диапазон -40…+70 °C. В северных регионах это решает вопрос с холодными пусками в неотапливаемых КТП и контейнерах. В жарких цехах диапазон сверху дает запас, но мы все равно рекомендуем проверять тепловой расчет шкафа: даже хороший контактор не компенсирует отсутствие вентиляции и плотную компоновку рядом с преобразователями частоты.
Монтаж и подключение Schneider Electric LC1D09M7 в шкафу
С точки зрения сборки щита LC1D09M7 удобен тем, что ставится как на DIN-рейку, так и на монтажную панель. Это позволяет не «перекраивать» компоновку: в малых щитах обычно используем DIN, в вибронагруженных шкафах на оборудовании - чаще фиксируем на панели.
Винтовые зажимы - решение не самое модное, но в промышленной эксплуатации предсказуемое: при правильной обжимке наконечников, контроле момента затяжки и периодическом обслуживании соединение держит ток и не «плывет» от температуры. Степень защиты IP20 подразумевает установку внутри оболочки - для нас это стандарт: контактор должен работать в шкафу, а не «на воздухе» рядом с оператором.
Трехполюсная схема и необратимый пускатель LC1D09M7
Контактор выполнен как необратимый пускатель с тремя силовыми полюсами и конфигурацией 3 NO. Это типовая база для управления трехфазной нагрузкой: двигатель, группа нагревателей, компрессор. Если требуется реверс, торможение или взаимные блокировки - обычно ставим второй контактор той же линейки и добавляем механическую/электрическую блокировку, а также корректируем схему управления с учетом задержек и защиты от одновременного включения.
Подберем LC1D09M7 контактор Schneider Electric под ваш режим (AC-3/AC-4), схему управления и компоновку шкафа - дайте исходные данные по нагрузке и частоте пусков, и мы предложим корректное включение и защиту.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток9 А при 400 В AC-3
- Номинальная мощность при 400 В AC-34 кВт кВт
- Номинальная мощность при 400 В AC-42.2 кВт кВт
- Номинальное напряжение цепи управления220 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость2 млн. циклов при 9 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
