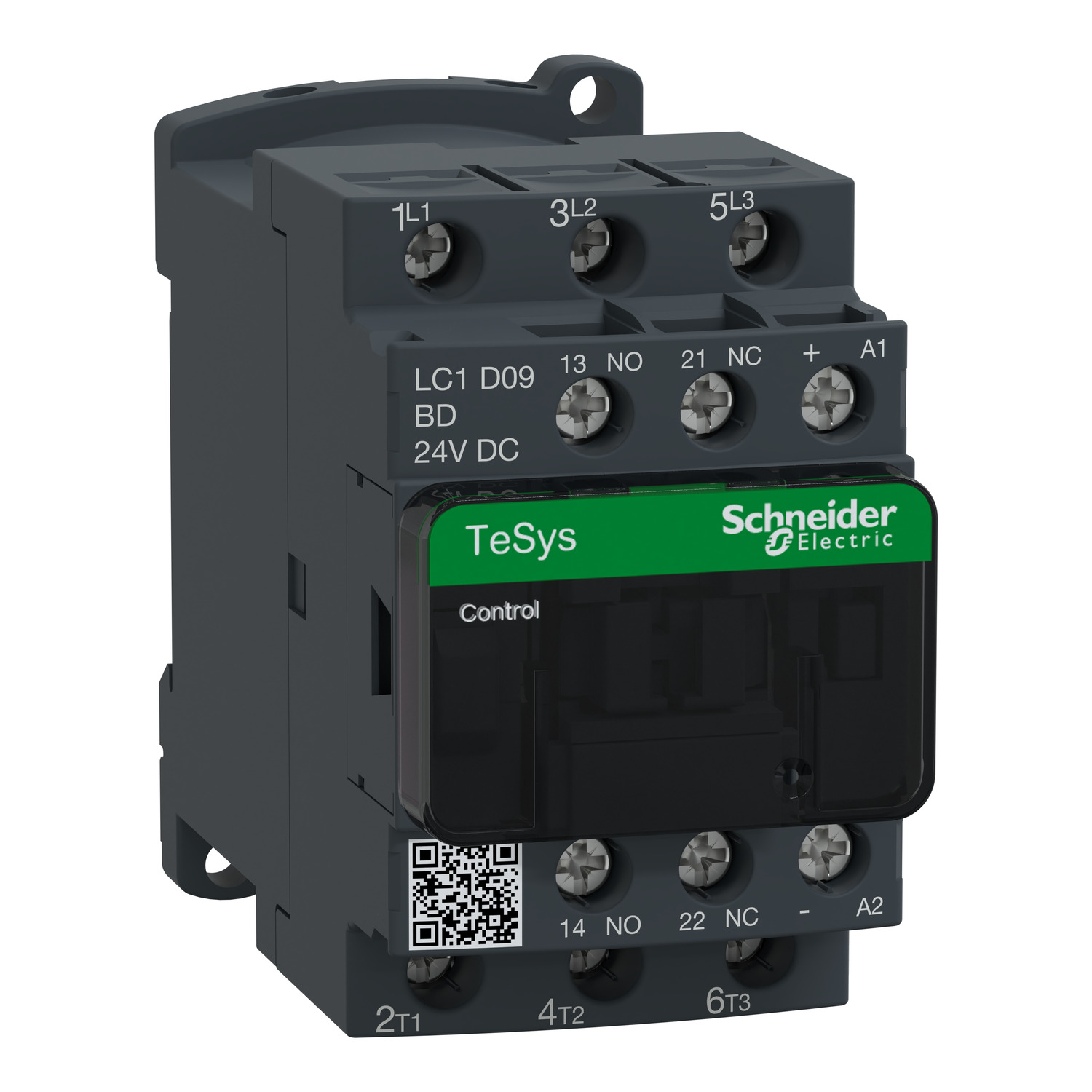

LC1D09BD контактор Schneider Electric

В реальных щитах автоматики чаще всего «сыпется» не силовая часть, а управление: ПЛК дает команду, а на клеммах катушки - выбросы, просадки, наводки от длинных линий. В таких условиях LC1D09BD контактор Schneider Electric ведет себя предсказуемо именно за счет того, что он изначально рассчитан на DC-управление и имеет встроенную схему подавления перенапряжений с диодом. Для нас это означает меньше ложных перезапусков, меньше нагар на контактах и меньше проблем с дискретными выходами контроллеров и транзисторных модулей.

Schneider Electric LC1D09BD и катушка 24 V DC в системах с ПЛК

Катушка на 24 V DC - стандарт для промышленной автоматизации: питание от БП в шкафу, управление от ПЛК, промежуточных реле и модулей безопасности. Важный момент - встроенный диодный ограничитель перенапряжения. Он гасит обратную ЭДС при отключении катушки, снижая пики напряжения на выходе ПЛК. На практике это помогает, когда шкаф «набит» частотниками, контакторами и индуктивными клапанами: общая помеховая обстановка выше, а длины проводов до исполнительных механизмов нередко выходят за 20-30 м.

Нюанс эксплуатации: диод задает полярность подключения катушки. Это не минус, а дисциплина монтажа - мы просто маркируем жилы и проверяем полярность при пусконаладке, чтобы не получить «не включается» на ровном месте.

LC1D09BD контактор Schneider Electric в задачах двигателя и коммутаций

Этот контактор относится к серии LC1D и рассчитан на типовые режимы управления электродвигателями и нагрузками в шкафах управления. Важны не цифры сами по себе, а то, как они отражаются на ресурсе в конкретном сценарии:

• Для насосов, вентиляторов, компрессоров с классическим пуском (режим AC-3) контактная система работает в «нормальном» для контактора режиме: включение под нагрузкой, отключение при рабочем токе. Это наиболее частая история в инженерных системах зданий и в небольших технологических линиях.

• Для толчковых режимов, частых старт-стопов, позиционирования, где двигатель часто «дергают» (режим AC-4), требования к дугогашению и стойкости контактов выше. Здесь важно, что аппарат изначально допускает такие применения - это снижает риск преждевременного подгорания и «залипания» при неправильном подборе категории.

• Для коммутации преимущественно активных нагрузок (AC-1) - например, групп ТЭНов через силовой контактор в составе ступенчатого регулирования - важна стабильность замыкания и минимизация перегрева на клеммах при длительной работе.

Если привод управляется частотником, контактор обычно используют как вводной/аварийный отключатель или для обходных схем. В таких случаях на первый план выходит повторяемость срабатывания и корректная работа цепи управления, а не «тяжелая» коммутация двигателя напрямую.

Серия LC1D Schneider Electric: ресурс и частые переключения без сюрпризов

В проектах с высокой динамикой (транспортёры, дозаторы, упаковка) важны две вещи: механический ресурс и электрический ресурс при реальной нагрузке. Высокая механическая износостойкость означает, что узлы привода и кинематика аппарата не «разболтаются» от количества включений. Электрическая стойкость показывает, сколько циклов контактная система выдержит при коммутации тока в заданной категории применения. Мы рассматриваем эти параметры как прямую оценку интервала обслуживания: когда контактор стоит в узле, к которому тяжело подлезть без остановки линии, лучше заложить запас по ресурсу на стадии подбора.

Отдельно полезна высокая допустимая частота срабатываний при повышенной температуре. В щитах без кондиционирования, где летом внутри легко получить +50…+60°C, аппараты с «бумажными» паспортами начинают капризничать: растут времена срабатывания, увеличивается нагрев, ускоряется старение изоляции. Здесь LC1D09BD чувствует себя спокойнее - при условии нормальной вентиляции шкафа и соблюдения сечений проводников.

LC1D09BD контактор Schneider Electric: монтаж, клеммы, компоновка шкафа

По компоновке это типовой «девятка» в габарите для плотных шкафов: становится на DIN-рейку или на монтажную панель, не требует экзотических аксессуаров для базовой установки. IP20 - это нормальная степень защиты для аппаратуры внутри шкафа: ключевое, чтобы в проекте были предусмотрены закрытые секции, правильные кабельные вводы и соблюдены расстояния до токоведущих частей.

Плоско-пружинные зажимы - практичная вещь для серийной сборки: меньше зависимость от «человеческого фактора» при затяжке, стабильнее контакт при вибрации, удобнее обслуживание. В цехах, где периодически подтягивают клеммы после сезонных термоциклов, пружинная технология обычно дает меньше проблем с локальным перегревом и потемнением изоляции на проводах.

Номинальное импульсное напряжение по IEC 60947 важно не только «для галочки». В сетях с коммутационными перенапряжениями (контакторы рядом, длинные линии, индуктивные нагрузки) запас по импульсной стойкости снижает вероятность пробоя изоляции при редких, но неприятных событиях - например, при отключении крупного двигателя в соседнем шкафу.

Где мы обычно ставим Schneider Electric LC1D09BD

• Шкафы управления насосами и вентиляцией с дискретным пуском и контролем по датчикам давления/расхода.

• Станки и небольшие линии, где есть требование к четкому аварийному отключению силовой цепи при сохранении логики на 24 V DC.

• Тепловые и технологические установки с групповой коммутацией нагрузок, где нужен понятный сервисный цикл и стабильная работа катушки от источника питания шкафа.

Подберем LC1D09BD под вашу схему управления и режим нагрузки, проверим совместимость по категории применения и цепи 24 V DC - отправляйте спецификацию или однолинейную, согласуем без лишних итераций.
