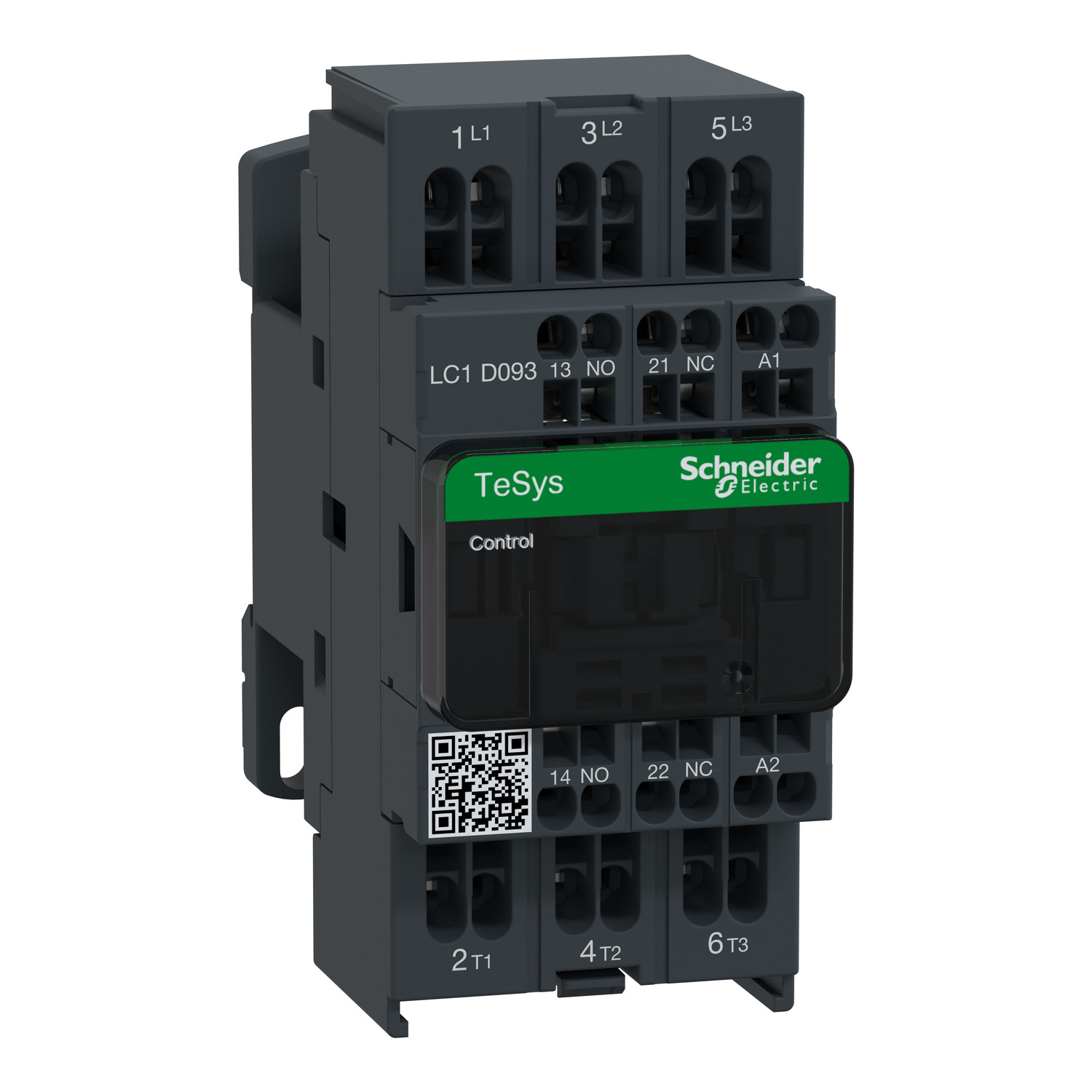

LC1D093FE7 контактор Schneider Electric

В типовом шкафу управления двигателем чаще всего «сыпется» не мотор и не ПЧ, а мелочи: дребезг управления, выбросы на катушке, ослабленные клеммы, перегрев от частых пусков. Контактор LC1D093FE7 Schneider Electric мы обычно ставим там, где нужно стабильное коммутационное звено для прямого пуска/остановки и периодических режимов с реверсом через пару контакторов. Это не «универсальная коробка», а рабочий элемент, рассчитанный на реальную эксплуатацию в AC-3/AC-4, с нормальной электрической и механической ресурсностью.

Контактор LC1D093FE7 Schneider Electric в сценариях АСУ

На практике LC1D093FE7 хорошо ложится в узлы: насосные группы, вентустановки, конвейерные секции, простые станки, где требуется жесткая коммутация трехфазной нагрузки и понятная диагностика. Для AC-3 это классический пуск асинхронного двигателя, для AC-4 - режимы толчков/противовключения, например на подающих роликах или позиционерах. Именно категория применения определяет, сколько контакт проживет на реальной нагрузке, а не «в лаборатории» - поэтому для нас важно, что устройство заявлено под AC-3 и AC-4, а не только под легкий AC-1.

LC1D093FE7: катушка 115 В AC и встроенный диодный ограничитель перенапряжения

Цепь управления на 115 В AC 50/60 Гц часто встречается в импортных линиях, в шкафах OEM и на объектах с понижающими трансформаторами управления. Выбор катушки под реальное напряжение важен не только для «включается/не включается», но и для снижения нагрева и удержания при просадках.

Отдельно отмечаем встроенный ограничитель перенапряжения с диодом. В эксплуатации это означает меньше помех по цепям управления при снятии питания с катушки и меньше шансов поймать ложные срабатывания входов ПЛК, «подвисание» реле интерфейса или наводки на аналоговые цепи рядом в лотке. В шкафах, где управление идет через транзисторные выходы, интерфейсные реле или длинные кабели на катушку, такие мелочи реально экономят время на поиске «мистики» при наладке.

Серия Schneider Electric LC1D: ресурс и частые пуски

Если узел работает в режиме частых включений, мы смотрим на два параметра: электрический ресурс на рабочем токе и допустимую частоту коммутаций при повышенной температуре. В серии LC1D это, как правило, честно описанные режимы, а не «вакуумные» цифры. Для системы с частыми старт-стоп (например, вытяжка по датчику, насос по уровню, цикличный привод в упаковке) важно, чтобы контактная группа не «съедалась» дугой и чтобы механика не начинала клинить после сотен тысяч циклов. Здесь заложен большой механический ресурс, а электрическая износостойкость указана для реального режима AC-3 на токе порядка номинала - это и есть ориентир для расчета обслуживания.

Мини-пример из практики: на конвейере с короткими циклами операторского пульта мы видели, как при завышенной частоте пусков контактор без нормального ресурса начинал подгорать зажимами и «подваривать» контакты. Решается либо пересмотром алгоритма (меньше переключений), либо подбором аппарата с подходящим ресурсом и правильной категорией применения. LC1D093FE7 изначально рассчитан на такие режимы в рамках AC-3/AC-4.

Пружинные зажимы, DIN-рейка и обслуживание LC1D093FE7

Плоско-пружинные зажимы - это не про «удобство монтажника», а про стабильность контакта во времени. На вибрации и при термоциклах пружина держит усилие, и риск «отпуска» проводника ниже, чем у классического винта при неидеальной протяжке. Для нас это важно в вентиляционных камерах, на технологических рамах, в компрессорных, где шкафы испытывают постоянные микровибрации.

Монтаж на DIN-рейку или на панель позволяет одинаково удобно собирать как компактные распределительные шкафы, так и силовые секции на монтажной плите. Габарит в ширину типовой для данного класса - это упрощает компоновку рядом с тепловым реле, автоматом защиты двигателя, клеммными блоками и модулем контроля фаз. Степень защиты IP20 означает, что устройство штатно ставится внутри оболочки шкафа, а не в «голом» виде на объекте - это нормальная логика для промышленной автоматики.

Коммутация трех фаз и изоляционная прочность LC1D093FE7

Трехполюсная силовая часть с конфигурацией 3 NO - стандарт для не реверсивного пускателя: при подаче команды замыкаем три фазы на нагрузку, при снятии - размыкаем. В проектах это удобно тем, что схема получается предсказуемой: отдельные вспомогательные контакты и блокировки добавляются по месту, а силовая часть остается простой и надежной.

Номинальное импульсное напряжение по IEC 60947 на уровне 6 кВ - важная характеристика для устойчивости к коммутационным перенапряжениям и помехам в сетях с индуктивными нагрузками. В реальных цехах, где рядом сварка, большие электродвигатели и длинные кабельные трассы, такая стойкость снижает вероятность пробоя изоляции и деградации между цепями. Также рабочий температурный диапазон полезен для шкафов без кондиционирования: летом в металлокорпусе легко получить повышенную температуру, а зимой - холодный запуск в неотапливаемом помещении.

• Применяем LC1D093FE7 как силовой элемент пуска двигателей и коммутации индуктивных нагрузок в составе шкафов АСУ ТП.
• Учитываем встроенное подавление перенапряжений для чистой работы ПЛК и интерфейсных модулей.
• Ставим в проекты, где важны ресурсность, повторяемость срабатываний и стабильные соединения на пружинных клеммах.

Если подбираете контактор под конкретный режим (AC-3/AC-4, частота пусков, температура в шкафу, тип управления 115 В AC) - дайте нам вводные по нагрузке и схеме, и мы проверим LC1D093FE7 на соответствие и предложим корректную обвязку.
