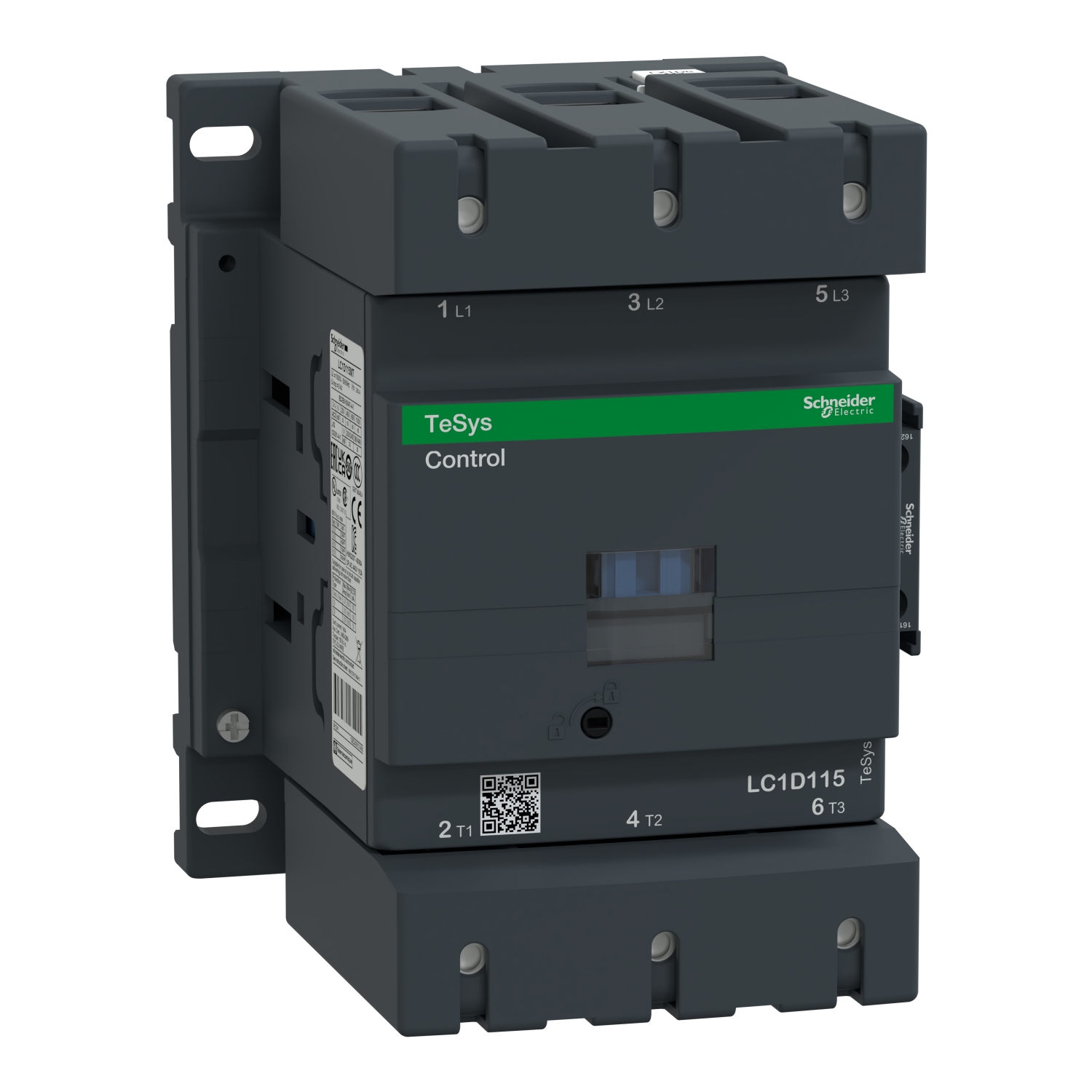

LC1D115M7 контактор Schneider Electric

В реальных щитах контактор чаще всего умирает не от «перегруза по паспорту», а от неправильного режима коммутации: частые пуски, подхват инерционных механизмов, просадки питания катушки, наводки от длинных линий управления. Контактор LC1D115M7 Schneider Electric мы обычно закладываем туда, где важны предсказуемость срабатывания и ресурс при типовых моторных задачах - от вентиляции и насосных групп до транспортеров с периодическими пусками.

Schneider Electric LC1D115M7 в моторных режимах AC-3 и AC-4

У этого аппарата есть два принципиально разных «мира» эксплуатации, и их нельзя путать. В режиме AC-3 контактор работает на пуск-останов асинхронного двигателя с отключением на номинальном токе после разгона. Это самый распространенный сценарий для инженерных систем здания и общепрома. В режиме AC-4 - это уже толчковый пуск, реверс/противовключение, подхват с частыми разрывами цепи, где дуговая нагрузка на контакты кратно выше. Мы обращаем внимание на категорию применения именно потому, что она напрямую конвертируется в срок службы контактов и стабильность теплового режима в шкафу.

Мини-пример: транспортер с «подергиванием» при позиционировании. Если подобрать контактор «по мощности двигателя» без учета AC-4, контактная система быстро уйдет в повышенный переходный сопротивление, нагрев и начнутся ложные отказы по теплу в смежных цепях. LC1D115M7 рассчитан на такие режимы корректно - при условии, что схема защиты и настройка перегрузки выполнены по месту.

Контактор LC1D115M7: катушка управления 220 В AC и встроенный диод

Цепь управления на 220 В AC удобна, когда в шкафу нет отдельного 24 В источника или когда управление разведено от существующих цепей освещения/дежурного питания. При этом критичен вопрос перенапряжений при отключении катушки: именно они «простреливают» выходы реле, дискретные модули ПЛК и слабые контакты промежуточных устройств.

У LC1D115M7 предусмотрен встроенный ограничитель перенапряжения с диодом. В эксплуатации это дает два эффекта: снижается уровень помех в цепях управления и уменьшается риск деградации управляющей электроники при частых отключениях. В щитах с длинными кабелями на катушку и параллельно проложенными силовыми трассами мы видим, что наличие подавления выбросов - не «приятная опция», а один из факторов стабильной работы автоматики без спорадических перезапусков контроллера и без «дребезга» дискретных входов.

Важно учитывать и нюанс: элементы подавления могут влиять на динамику отпускания катушки. В прикладных схемах (например, механические тормоза, блокировки) мы всегда проверяем, что время отпускания соответствует требованиям процесса.

Серия Schneider Electric LC1D: ресурс, частота коммутаций, температурные условия

Контактор - это не только номинал, но и сколько раз в час его заставят работать. Для шкафов вентиляции с каскадным управлением, насосных станций с поддержанием давления, а также для технологических линий с короткими циклами мы смотрим на допустимую частоту срабатываний и на ресурс. Здесь важна механика (износ узла привода, возвратных пружин, направляющих) и электрическая часть (контактные площадки и дугогасительные камеры).

Практический сценарий: насос по датчику давления «дергается» каждые 30-60 секунд из-за неправильно подобранного гидроаккумулятора. Контактор в таком режиме живет по счетчику включений, а не по календарю. Серия LC1D в целом рассчитана на высокую цикличность и стабильную работу при повышенной температуре внутри шкафа, что критично для небольших корпусов с плотной компоновкой. Дополнительный плюс - предсказуемость поведения при холодном пуске и в неотапливаемых помещениях: диапазон рабочих температур позволяет использовать аппарат в наружных шкафах и на объектах с сезонными перепадами, если соблюдены требования по конденсату и вентиляции.

LC1D115M7 как элемент силовой части: компоновка щита и монтаж

При проектировании нас интересует не только электрическая схема, но и сервисопригодность. Габариты и форм-фактор LC1D115M7 позволяют нормально разводить силовые жилы без «переломов» и без недопустимых радиусов изгиба, а монтаж на DIN-рейку или панель дает свободу компоновки: можно собрать моторный фидер компактно либо разнести аппараты для улучшения теплового режима.

Отдельно отмечаем винтовые зажимы. На объектах, где обслуживающий персонал работает стандартным инструментом и регулярно делает протяжку по регламенту, такой тип клемм предсказуем и понятен. Важно лишь соблюдать момент затяжки, применять наконечники под многопроволочную жилу и не «ловить» проблему перегрева на плохо обжатом НШВИ - в реальной эксплуатации это одна из самых частых причин почерневших клемм и падения напряжения на нагрузке.

Изоляционная прочность и помехоустойчивость в шкафах управления

В распределенных системах с частотниками, длинными кабельными линиями и коммутацией индуктивных нагрузок мы уделяем внимание импульсным перенапряжениям. Номинальное импульсное напряжение по IEC 60947 - это не абстракция, а ориентир по стойкости изоляционных промежутков и внутренних расстояний при грозовых и коммутационных импульсах. В сочетании с корректной организацией PE, разделением силовых и сигнальных трасс, а также установкой ОПН/варисторов на вводе это снижает вероятность пробоев и «плавающих» отказов, которые потом сложно диагностировать.

• Типовые применения: пускатели насосов и вентиляторов, компрессорные группы, конвейеры, миксеры, заслонки и исполнительные механизмы с частыми командами пуск/стоп.
• Рекомендация по эксплуатации: при высокой цикличности контролируем нагрев клемм и контактных соединений тепловизором, а также проверяем качество напряжения в цепи катушки.

Если требуется надежный необратимый пускатель под промышленную эксплуатацию и понятную сервисную поддержку, закладывайте Schneider Electric LC1D115M7 в проект и согласуйте с нами схему включения, защиту и условия коммутации - подберем корректную обвязку и проверим режимы работы по месту.
