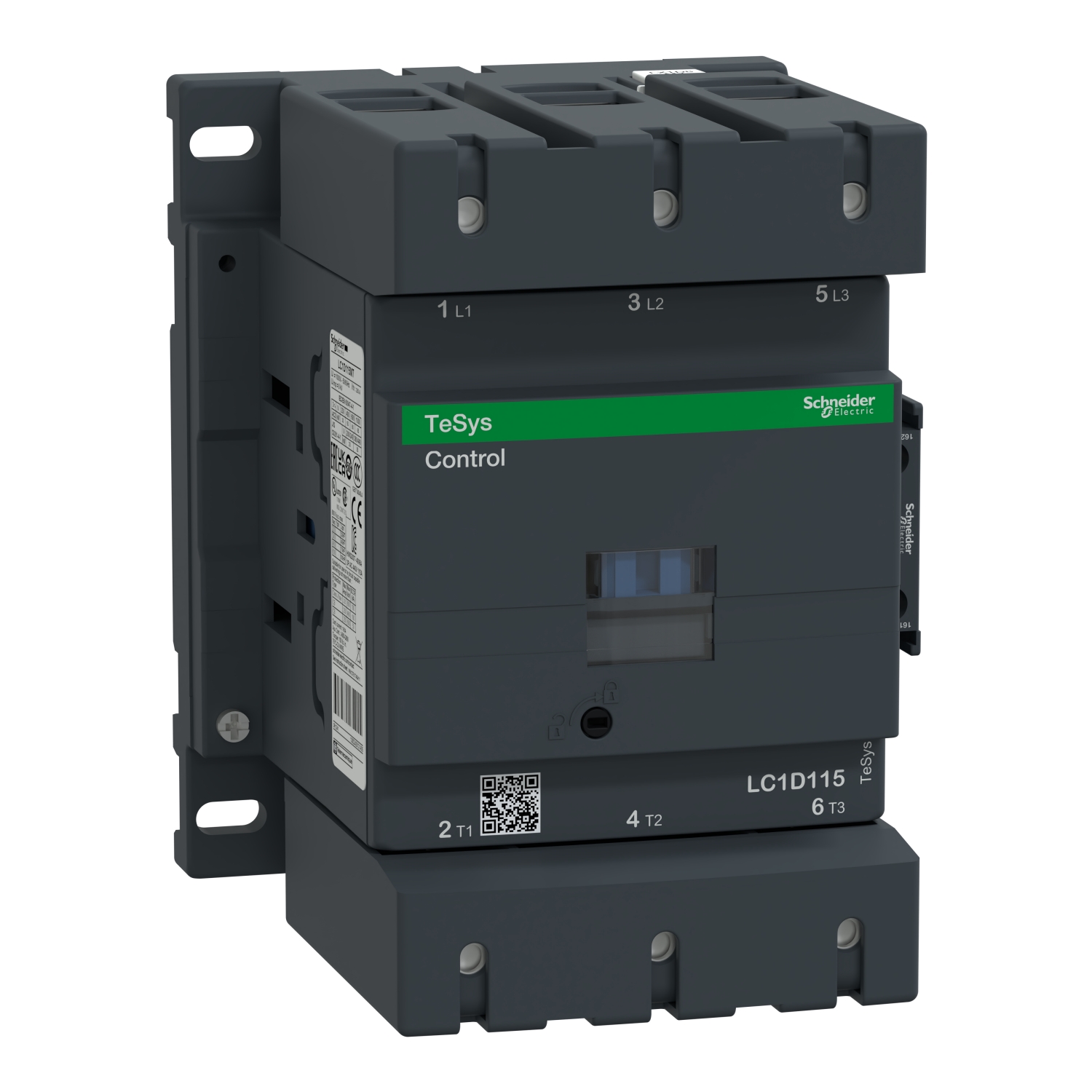

LC1D115P7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления двигателем 5-6 кВт чаще всего «сыпется» не автоматика, а мелочи: выбросы на катушке при отключении, перегрев в клеммах, нестабильное срабатывание при просадках питания 24 В DC, ускоренный износ при частых пусках. Контактор Schneider Electric LC1D115P7 как раз из тех устройств, где инженерные детали сделаны с прицелом на реальную эксплуатацию, а не на лабораторный стенд.
Schneider Electric LC1D115P7 в цепях 24 В DC и PLC-выходах
Для современных систем на ПЛК важно, чтобы катушка контактора корректно дружила с транзисторными выходами и модульными источниками 24 В. В LC1D115P7 встроен ограничитель перенапряжения с диодом - на практике это означает, что при отключении катушки не прилетает «игла» обратно в выходной каскад контроллера. Мы регулярно видим, как без такого подавления на объектах выгорают выходы, ловятся ложные срабатывания на соседних дискретах и появляются редкие, но крайне неприятные зависания по питанию 24 В. Здесь проблема закрыта конструктивно, без внешних RC-цепочек и лишнего монтажа.
Нюанс: диод задает полярность подключения катушки. В шкафной сборке это плюс - дисциплинирует маркировку, но требует внимательности при расключении, особенно если на объекте возможны «полевые» перестановки проводов.
Контактор LC1D115P7 и режимы AC-3, AC-4, AC-1 на одном объекте
На производстве редко встречается один чистый режим. Сегодня это прямой пуск вентилятора (AC-3), завтра - позиционирование с частыми включениями/торможениями (AC-4), а параллельно - коммутация нагревателей или групп освещения (AC-1). Важно, что LC1D115P7 из серии LC1D рассчитан на несколько категорий применения, и это упрощает унификацию ЗИП и типовых схем.
Из практики: для конвейерной линии с частыми старт-стопами контактор берут не «впритык», а с учетом теплового режима и кратности срабатываний. Здесь заявлена высокая допустимая частота коммутаций при повышенной температуре - параметр критичный для шкафов без кондиционирования, где летом внутри легко держится 50-60°C. Чем выше термостойкость и ресурс в таких условиях, тем меньше деградация контактной группы и тем реже выезды на замену.
Серия LC1D: ресурс контактора LC1D115P7 как инженерный расчет, а не лотерея
Ресурс контактора - это не абстрактные «миллионы циклов», а планирование обслуживания. Когда у устройства большой механический ресурс, мы можем закладывать длительную работу привода в режиме частых операций (например, заслонки, насосные группы с поддержанием давления, малые подъемные механизмы) без раннего появления люфтов, залипания и перекоса подвижной системы.
Не менее важна электрическая стойкость - она напрямую зависит от того, насколько корректно выбрана категория применения и насколько «чистая» коммутация (качество сети, наличие реактивной составляющей, длина кабеля до двигателя). При грамотном подборе LC1D115P7 нормально переносит длительную эксплуатацию в силовых цепях двигателей, сохраняя приемлемое переходное сопротивление контактов. В эксплуатации это выражается в меньшем нагреве, меньших потерях и отсутствии характерного потемнения изоляции вокруг клемм.
Монтаж и подключение Schneider Electric LC1D115P7 в шкафу
В реальном щите выигрыш дает не только схема, но и механика. Контактор можно ставить как на DIN-рейку, так и на монтажную панель - удобно, когда в одной линейке шкафов часть решений модульная, а часть - на плите с силовыми шинами. Компактные габариты важны не сами по себе, а тем, что уменьшают длину силовых перемычек и упрощают соблюдение радиусов изгиба проводников, особенно при плотной компоновке рядом с автоматами, тепловыми реле и клеммниками.
Отдельно отмечаем плоско-пружинные зажимы. На практике они лучше держат контакт при вибрации и температурных циклах, чем классические винтовые соединения без контроля момента. Это актуально для компрессорных станций, вентиляционных установок на кровле, лифтовых машинных помещений, а также для мобильных и контейнерных решений. Меньше «подтяжек» на ТО - меньше деградации меди и меньше риска локального перегрева.
LC1D115P7: устойчивость к помехам и перенапряжениям в промышленной сети
Импульсные воздействия в сети - не редкость: коммутируются индуктивные нагрузки, срабатывают УЗИП, рядом работают частотники. Высокая стойкость к импульсному напряжению по IEC 60947 дает запас по изоляции и снижает вероятность пробоя при грозовых и коммутационных перенапряжениях. Важно понимать: это не заменяет грамотного заземления и защиты, но повышает общую живучесть узла управления в «шумных» цехах.
Степень защиты IP20 означает, что контактор рассчитан на установку внутри шкафа. И это правильно: при такой компоновке мы контролируем расстояния, вентиляцию, защиту от пыли и случайных касаний, а также обеспечиваем корректную селективность с автоматами и тепловой защитой двигателя.
Если нужен контактор под 24 В DC с встроенным подавлением выбросов, расчетным ресурсом и нормальной механикой для частых коммутаций, закладывайте Schneider Electric LC1D115P7 в спецификацию и согласуйте с нами схему включения и режим работы - подберем обвязку и проверим запас по категории применения.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток11.5 А при 400 В AC-3
- Номинальная мощность при 400 В AC-35.5 кВт кВт
- Номинальная мощность при 400 В AC-43 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияПлоско-пружинные зажимы
- Электрическая износостойкость2 млн. циклов при 11.5 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
