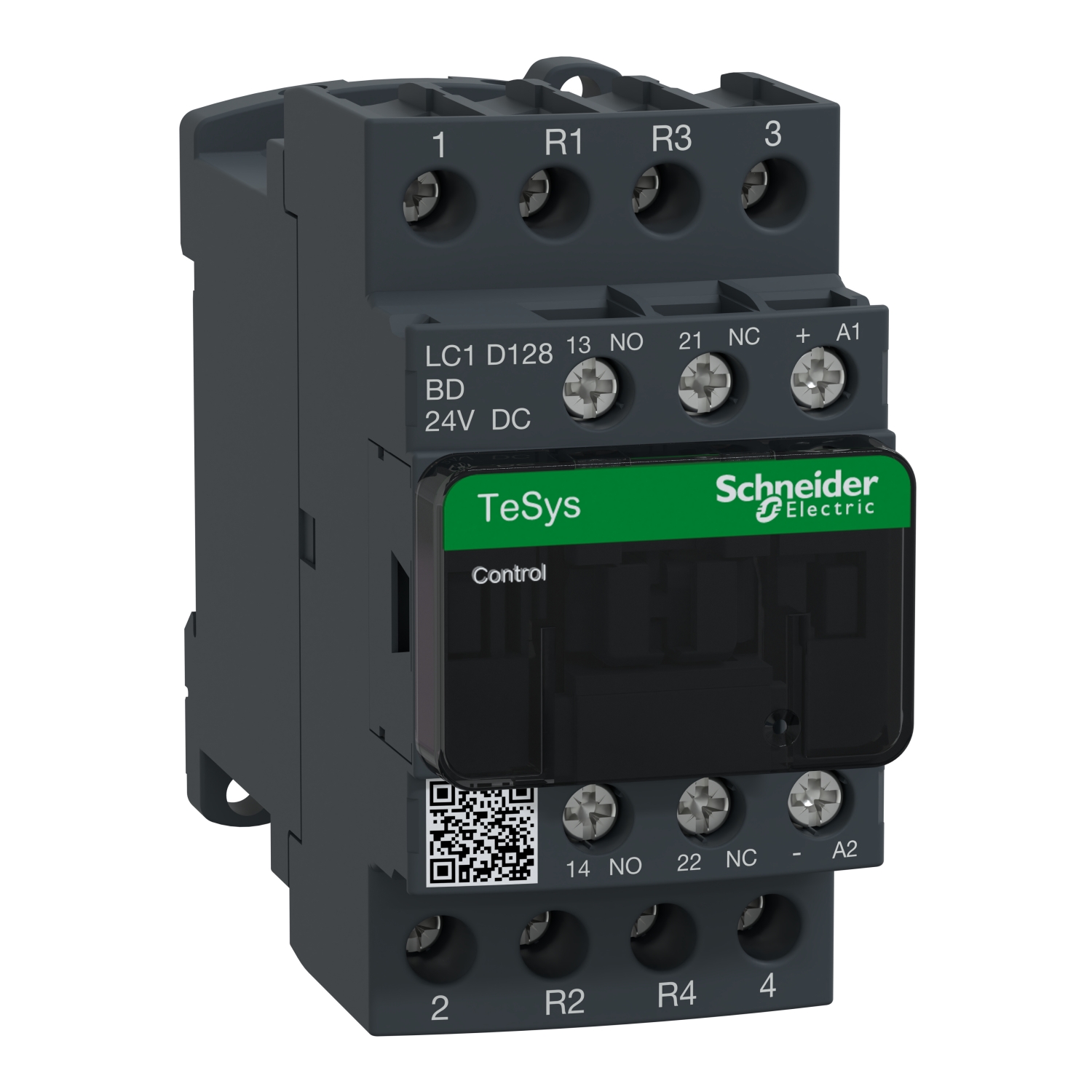

Контактор Schneider Electric LC1D128BD в задачах реального шкафа управления
Чаще всего к нам обращаются с одной и той же проблемой: в шкафу мало места, сигналы управления идут от ПЛК 24 В DC, а на силовой части нужно надежно коммутировать несколько цепей сразу - и при этом не ловить помехи на входах контроллера после каждого отключения катушки. Контактор LC1D128BD из серии LC1D как раз закрывает такой сценарий: компактный четырехполюсный аппарат с заранее продуманной работой по цепи управления постоянного тока и с корректным подавлением выбросов.
LC1D128BD и катушка 24 В DC с диодом - почему это важно для ПЛК
Встроенный ограничитель перенапряжения с диодом на катушке - это не «приятный бонус», а практическая защита выходных транзисторов/реле ПЛК и модулей дискретного вывода. При снятии питания с катушки любая индуктивность пытается «добить» напряжение обратной полярностью. Диод гасит этот выброс локально, снижая уровень ЭМС-проблем в шкафу: меньше ложных срабатываний, меньше наводок на аналоговые цепи и меньше требований к внешним RC-цепочкам и супрессорам.
Из практики: когда рядом стоит частотник, а жгуты уложены плотно, именно выбросы по цепи 24 В становятся причиной «плавающих» аварий. LC1D128BD помогает убрать один из типовых источников таких сюрпризов - без пересборки схемы.
Серия Schneider Electric LC1D: ресурс и частые переключения
В узлах, где контактор работает не как «включили утром - выключили вечером», а отрабатывает циклы по технологическому алгоритму (нагрев, дозирование, вентиляция, заслонки), критичны два параметра: механический ресурс и допустимая частота срабатываний при повышенной температуре в шкафу. В LC1D128BD эти вещи увязаны с реальностью эксплуатации: аппарат рассчитан на многократные срабатывания и устойчив к типичному тепловому фону внутри распределительного щита.
Почему мы на это обращаем внимание: при высокой цикличности изнашивается не только контактная группа, но и механика привода. Если ресурс по механике мал, начинаются «недотяги» якоря, повышается дребезг, растет нагрев контактов и ускоряется деградация. Поэтому при подборе под автоматику вентиляции, насосных станций или линий фасовки мы всегда смотрим на запас по циклам, а не только на ток.
Четырехполюсная схема LC1D128BD: как использовать 2NO+2NC в управлении
Конфигурация 2NO+2NC дает гибкость именно в схемотехнике шкафа, а не в теории. Например:
- двумя NO удобно коммутировать две независимые силовые/сигнальные цепи (условно: питание исполнительного механизма и питание нагревателя), синхронно по одной команде;
- пара NC часто уходит в цепи блокировок - аппаратная «защелка» разрешения, сигнал «контактор отпущен», разрыв цепи пуска при аварийном отключении.
В результате можно собрать более «жесткую» логику межблокировок на железе, разгрузив ПЛК от функций, которые должны оставаться безопасными даже при зависании программы или потере связи. Это особенно полезно в шкафах с удаленными объектами и длинными линиями управления.
LC1D128BD в силовой части: что дает категория применения и импульсная стойкость
Категория применения задает, как контактор переживает разные типы нагрузки. Для многих проектов (нагрев, печи, резистивные сборки, распределение питания по веткам) важна предсказуемая работа на активной нагрузке. Отдельно отметим номинальное импульсное напряжение по IEC 60947 - в реальной сети это запас по стойкости к коммутационным перенапряжениям и грозовым наводкам, особенно когда объект питается по воздушной линии или имеет длинные кабельные трассы до щита.
Если в щите стоят УЗИП, это не отменяет необходимости нормальной изоляционной координации внутри аппаратуры. Контактор с адекватной импульсной стойкостью снижает риск пробоя в пограничных режимах, когда «прилетает» короткий фронт, а автомат еще не успел среагировать.
Монтаж и сервис: Schneider Electric LC1D128BD в плотной компоновке
По монтажу и обслуживанию LC1D128BD удобен в типовой компоновке автоматики: ставится как на DIN-рейку, так и на панель. При этом важно не только «куда прикрутить», но и как дальше жить с этим изделием: доступ к винтовым зажимам, читаемая разводка, возможность протяжки при плановом ТО. Мы в проектах всегда закладываем обслуживание раз в сезон: протяжка клемм, тепловой осмотр, контроль затяжки и следов перегрева на вводах. Винтовые зажимы при корректном моменте затяжки дают стабильный контакт, что критично на токовых цепях и при вибрациях в промышленной среде.
IP20 означает, что аппарат рассчитан на установку внутри оболочки шкафа. Это нормальная практика: механическая защита обеспечивается дверью и внутренними экранами, а инженер получает компактность и понятную компоновку без лишних кожухов.
Если подбираете контактор под 24 В DC управление и хотите сразу закрыть вопрос помехоустойчивости, межблокировок и ресурса по циклам - закладывайте Schneider Electric LC1D128BD в спецификацию и согласуем схему включения под ваш алгоритм.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -5 до +60 °c
- Размеры (ШхВхГ)45 х 85 х 99 мм
- Степень защитыIP20
- Конфигурация контактов2 нормально открытых (NO) и 2 нормально закрытых (NC)
- Тип контактораНеобратимый пускатель
- Количество полюсов4
- Номинальный ток25 А при 440 В AC-1
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-1
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-1
