LC1D128P7 контактор Schneider Electric

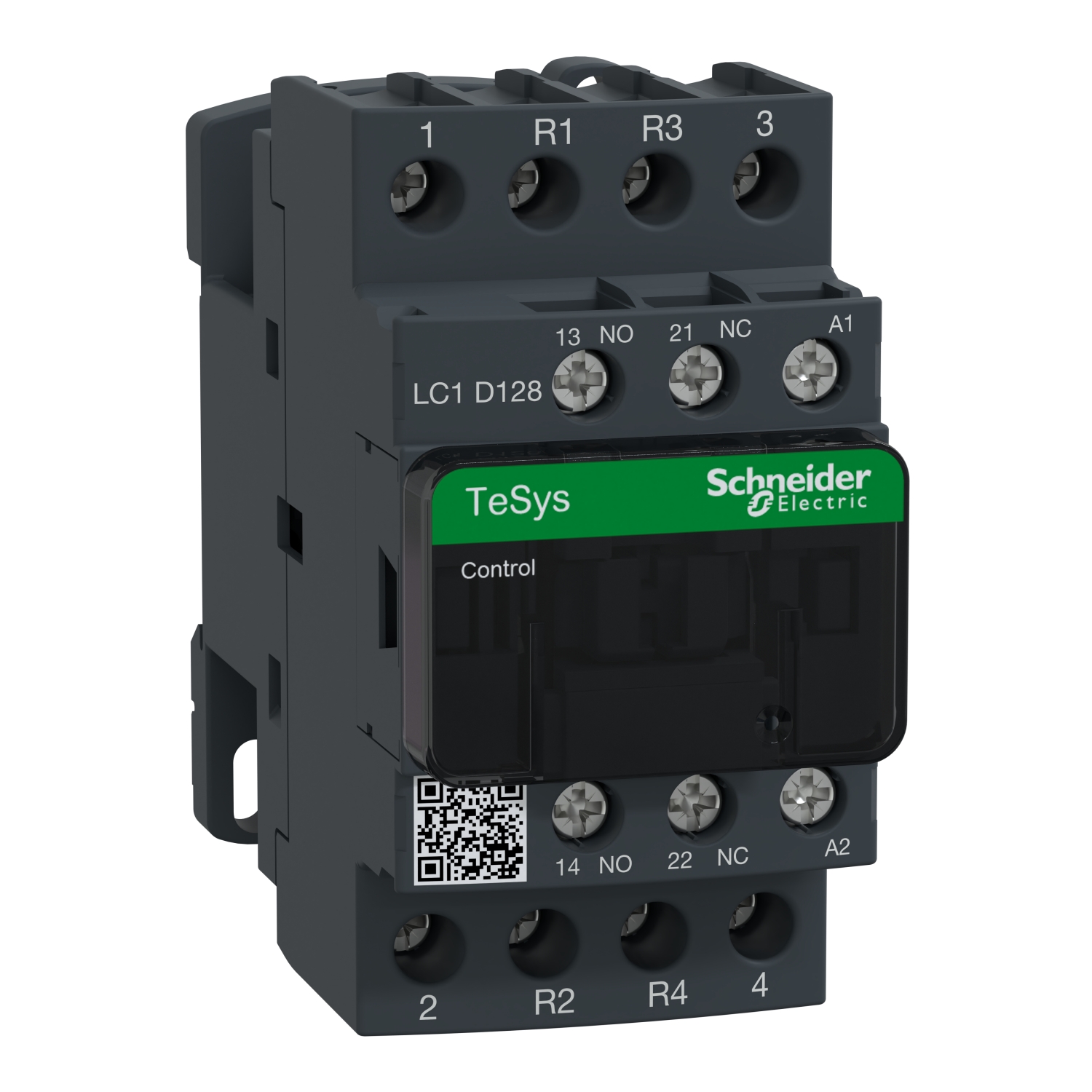

Контактор Schneider Electric LC1D128P7 в реальном шкафу управления

Типовой сценарий: в шкафу нужно коммутировать несколько цепей, где часть нагрузок должна включаться одновременно, а часть - гарантированно размыкаться при аварийной логике. Например, в вентиляционной установке мы одновременно подаем питание на нагреватель и цепь сигнализации, а при останове обязаны разомкнуть питание и сформировать «сухой» сигнал в ПЛК о факте отключения. В таких схемах важна не только мощность, но и правильная контактная логика, стойкость к частым переключениям и поведение катушки при отключении.

LC1D128P7 из линейки Schneider Electric LC1D как раз закрывает подобные задачи: это силовой контактор с четырьмя полюсами и комбинированной группой контактов, что удобно для построения блокировок без россыпи дополнительных вспомогательных модулей. Мы применяем такие аппараты в шкафах общеобменной вентиляции, насосных станциях, тепловых пунктах и в распределении нагрузок на технологических линиях, когда требуется надежная коммутация и прогнозируемая диагностика.

LC1D128P7 и контактная логика 2NO/2NC

Комбинация нормально открытых и нормально закрытых контактов дает инженеру свободу в схемотехнике. На практике это означает, что один и тот же контактор может одновременно:

• включать силовую цепь нагрузки через NO-контакты;
• разрывать цепь альтернативного режима/резерва через NC-контакты;
• формировать аппаратную блокировку между режимами без программной «магии» в ПЛК;
• передавать «сухие» статусы на дискретные входы, не смешивая силовую и сигнальную часть.

В эксплуатации это снижает риск ошибок монтажа и упрощает поиск неисправностей: логика контактов читается по схеме, а не по «догадкам», какие доп. контакты где стоят. Отдельно отметим, что для шкафов с плотной компоновкой важна повторяемость кинематики - контакторы серии LC1D обычно ведут себя предсказуемо при длительной наработке, что видно по стабильности момента срабатывания и отсутствию «плавающих» состояний при вибрации и температурных колебаниях.

Катушка управления 230 В AC у Schneider Electric LC1D128P7

Выбор катушки на 230 В AC - практичный вариант для типовых щитов, где управление идет от стандартной сети или через реле/модули ПЛК с соответствующим интерфейсом. Важный момент - поведение при отключении. В LC1D128P7 предусмотрен встроенный ограничитель перенапряжения с диодом. Для инженера это не «галочка в паспорте», а снижение помех в цепи управления: при снятии питания с катушки уменьшается амплитуда выброса, который часто «подстреливает» входные модули, малогабаритные реле или вызывает наводки на соседние линии в кабель-канале.

Из практики: когда шкаф стоит рядом с частотником или есть длинные трассы до кнопочного поста, подавление выбросов экономит время на отладке ложных срабатываний и уменьшает требования к дополнительным RC-цепочкам/варисторам. Да, нужно помнить про полярность и особенности применения диодного ограничителя в некоторых схемах, но в типовой AC-цепи управления это чаще плюс, чем ограничение.

Schneider Electric LC1D128P7: ресурс, частые переключения и тепловой режим

Контактор мы всегда оцениваем по ресурсу в условиях, близких к реальным. Здесь важны два аспекта: механика (сколько раз отработает привод) и электрическая часть (как ведут себя контакты под нагрузкой). Высокая механическая стойкость полезна в системах с частыми циклами - например, при ступенчатом управлении нагрузками, циклической вентиляции, периодической продувке, управлении заслонками через силовую цепь. А заявленная электрическая износостойкость в своей категории дает понимание, что аппарат рассчитан на длительную работу при корректно выбранной категории применения и нормально выполненной защите.

Отдельно учитываем тепловой режим. При плотном монтаже в шкафу важно, чтобы контактор не «работал на грани» из-за перегрева от соседних аппаратов. В проектировании мы закладываем запас по току, проверяем нагрев клеммных соединений и следим за качеством протяжки винтовых зажимов. Для винтовых клемм критично выдерживать момент затяжки и использовать наконечники на многопроволочных жилах - это напрямую влияет на переходное сопротивление и, как следствие, на нагрев и деградацию контактной группы.

LC1D128P7 в схемах пуска и коммутации нагрузок

Несмотря на то, что контактор часто ассоциируют с пуском двигателя, в реальности его нередко используют и для коммутации распределенных нагрузок: групп ТЭНов, освещения, цепей питания вспомогательных устройств. Здесь важна корректная категория применения и понимание характера нагрузки. Для индуктивных цепей с частыми пусками/торможениями мы всегда проверяем режим (AC-3/AC-4), а для активных нагрузок - режим длительной коммутации. Это снижает вероятность подгорания контактов и «залипания» при бросках тока.

Мини-пример: в тепловом щите нужно ступенчато включать секции нагревателя и одновременно разрывать цепь межконтакторной блокировки. LC1D128P7 позволяет собрать логику на одном аппарате: NO - на секцию, NC - на блокировку, плюс отдельный NC можно завести в цепь аварийного останова или контроля «отпало/не отпало».

Монтаж и обслуживание контактора Schneider Electric LC1D128P7

Для монтажника важно, что аппарат нормально встает как на DIN-рейку, так и на панель, а габарит по ширине удобен для типовых рядов в шкафу. Степень защиты IP20 подразумевает установку в закрытом щите: это стандартная история для НКУ, но мы всегда напоминаем - открытые токоведущие части должны быть недоступны без инструмента, особенно если шкаф обслуживает не только электрик.

По обслуживанию: раз в регламентный период имеет смысл проверить затяжку клемм, состояние проводников (особенно если есть нагрев/циклы), и, при наличии симптомов, оценить акустику срабатывания и отсутствие «дрожания» якоря. Эти признаки часто раньше всего показывают проблемы с питанием катушки или с качеством контакта в цепи управления.

Если нужен контактор с понятной контактной логикой, встроенным подавлением перенапряжений и ресурсом под промышленный режим, закладывайте Schneider Electric LC1D128P7 в проект и уточняйте у нас совместимость по схеме управления и категории нагрузки - поможем подобрать корректное решение под вашу задачу.
