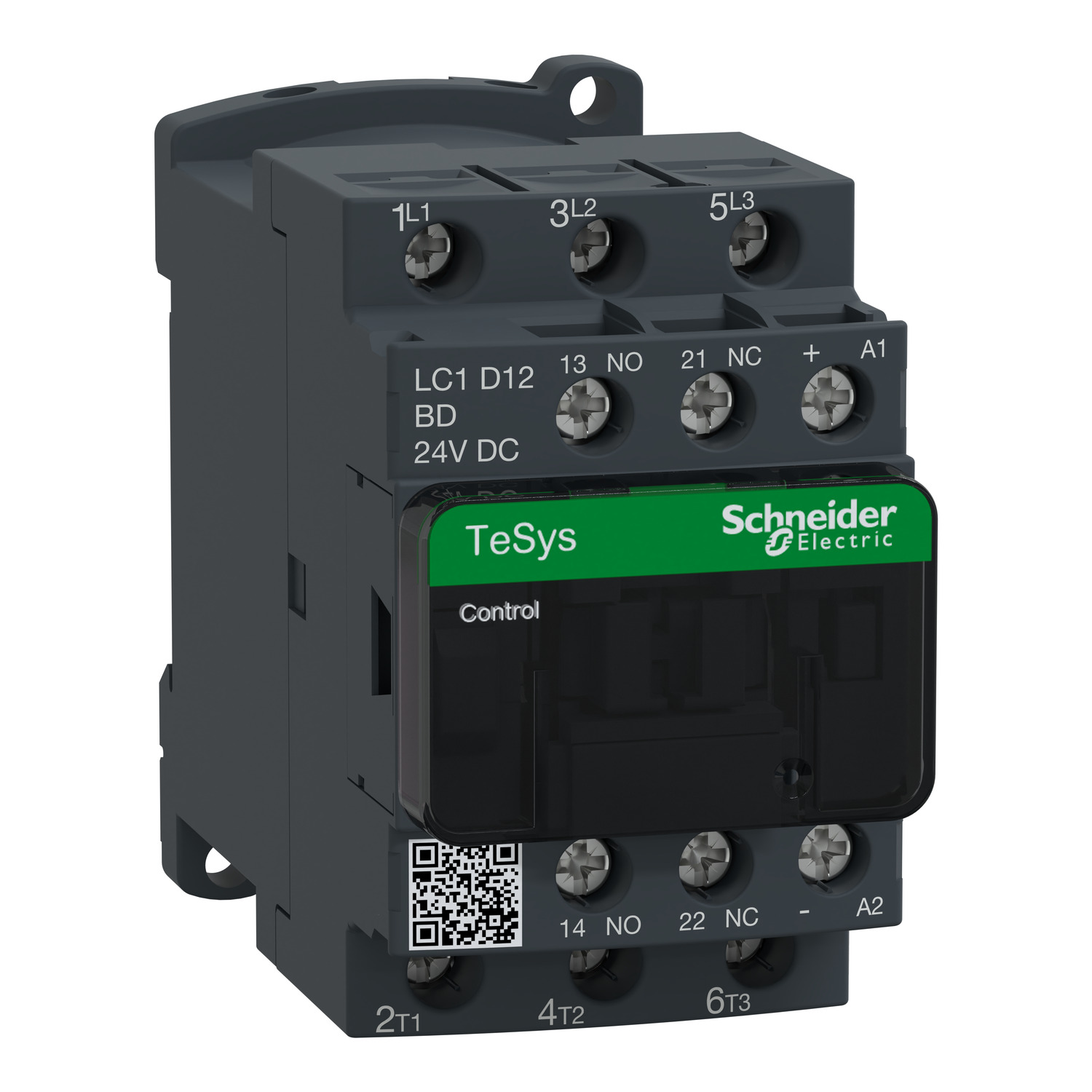

LC1D12BD контактор Schneider Electric

Контактор LC1D12BD Schneider Electric в типовой схеме управления 24 V DC

В цеховой автоматике чаще всего «болит» не силовая часть, а цепь управления: ПЛК дает команду, катушка втягивает якорь, а дальше начинается реальность - длинные кабели, наводки, деградация контактов и паразитные выбросы при отключении. Контактор LC1D12BD Schneider Electric мы закладываем в проекты, где управление построено на 24 V DC, а надежность важнее экономии на коммутационном аппарате. В практических схемах это классический узел между выходом контроллера/релейного модуля и нагрузкой - мотором, группой ТЭНов или общим распределением на несколько линий через автоматические выключатели.

Schneider Electric LC1D12BD: почему встроенный диод в катушке реально помогает

У данной модификации предусмотрен встроенный ограничитель перенапряжения с диодом. На бумаге это «галочка», а на объекте - разница между стабильной работой выхода ПЛК и «странными» отказами. При снятии питания с DC-катушки возникает ЭДС самоиндукции. Если ее не гасить, импульсы возвращаются в линию управления, ловятся на общих 0 V, иногда «поднимают» входы дискретных модулей и ускоряют износ транзисторных выходов. Диод зажимает выброс, снижая уровень помех и делая поведение цепи повторяемым.

Нюанс, который мы всегда проговариваем: диод задает полярность. При монтаже в шкафу не допускаем «перекидывания» проводов на катушке и обязательно маркируем цепи, особенно если рядом стоит аналогичный контактор с RC-цепочкой или варистором.

LC1D12BD серия LC1D: ресурс и частые включения в реальных циклах

В задачах с частыми пусками - конвейерные участки, дозаторы, компрессорные группы с частыми старт-стоп - критичны ресурс и стабильность механики. Серия LC1D рассчитана на длительную эксплуатацию: высокая механическая износостойкость позволяет держать частые переключения без «разбивания» кинематики. Мы смотрим на это как на запас по надежности, когда режим работы меняется в процессе эксплуатации (добавили смену, изменили алгоритм, пересчитали тайминги).

Максимальная частота срабатываний, указанная для повышенной температуры, важна не сама по себе, а как индикатор тепловой устойчивости и запаса по магнитной системе. На практике это означает, что при плотной компоновке в шкафу и нагретом воздухе контактор не начинает «плыть» по усилию прижатия и не уходит в пограничные режимы с дребезгом.

Коммутация трехфазной нагрузки: что дает 3 NO и необратимая схема

LC1D12BD - необратимый пускатель с тремя силовыми полюсами и тремя нормально открытыми контактами. Это типовая конфигурация для прямого включения трехфазной линии: вентиляторы, насосы, небольшие мотор-редукторы, нагревательные секции. В схемах управления мы обычно добавляем вспомогательные контакты и электрическую блокировку уже на уровне логики (ПЛК или реле), а силовая часть остается простой и предсказуемой.

Категория применения определяет, как контактор переживает конкретный характер нагрузки. Для активных нагрузок это один сценарий, для двигательных - другой, для толчковых режимов и «подхватов» - третий. Поэтому при подборе мы всегда отталкиваемся от профиля работы: например, для насоса с редкими пусками и стабильным током требования будут мягче, чем для механизма с частыми включениями и возможными заклиниваниями, где коммутационный износ растет заметно быстрее.

Монтаж и обслуживание LC1D12BD: как ведет себя в шкафу и на панели

По монтажу контактор удобен тем, что его можно ставить как на DIN-рейку, так и на монтажную панель. В ремонте это экономит время: при замене не приходится «перекраивать» компоновку, если шкаф уже собран и рядом стоят автоматы, клеммы, реле контроля фаз или модульные источники питания.

Винтовые зажимы - не «устаревшая классика», а нормальный выбор для объектов, где нет культуры регулярной протяжки пружинных клемм инструментом с контролем усилия. Важно соблюдать момент затяжки и использовать наконечники НШВИ на многопроволочных жилах: так мы снижаем переходное сопротивление, убираем локальный нагрев и избегаем «плавающих» отказов по силовым цепям.

Степень защиты IP20 подразумевает установку внутри оболочки. Внутри шкафа мы выдерживаем расстояния до токоведущих частей, ставим межфазные перегородки при необходимости и следим за вентиляцией: контактор не любит перегрева так же, как и любая коммутационная аппаратура.

Электромагнитная совместимость и стойкость по IEC 60947

Для нас важен не только номинал, но и поведение при импульсных воздействиях. Нормируемое импульсное напряжение по IEC 60947 - это ориентир, что аппарат держит типовые коммутационные выбросы в распределительных сетях. В сочетании со встроенным диодом в катушке это дает более «чистую» электромагнитную обстановку в шкафу: меньше ложных срабатываний, меньше проблем с дискретными входами, проще диагностика.

• Пример 1: включение группы ТЭНов по команде терморегулятора/ПЛК - важна предсказуемая коммутация и отсутствие помех на линии датчиков.
• Пример 2: небольшой насос в системе водоподготовки - важна стабильность работы в широком температурном диапазоне и устойчивость к частым переключениям.
• Пример 3: привод заслонки с периодическими циклами - критичны ресурс механики и аккуратная работа катушки по 24 V DC от источника питания шкафа.

Если подбираете контактор под конкретную нагрузку и режимы (частота пусков, температура в шкафу, тип выхода ПЛК, требования к помехоустойчивости), дайте нам исходные данные - проверим применимость LC1D12BD и предложим корректную схему включения и защиты.
