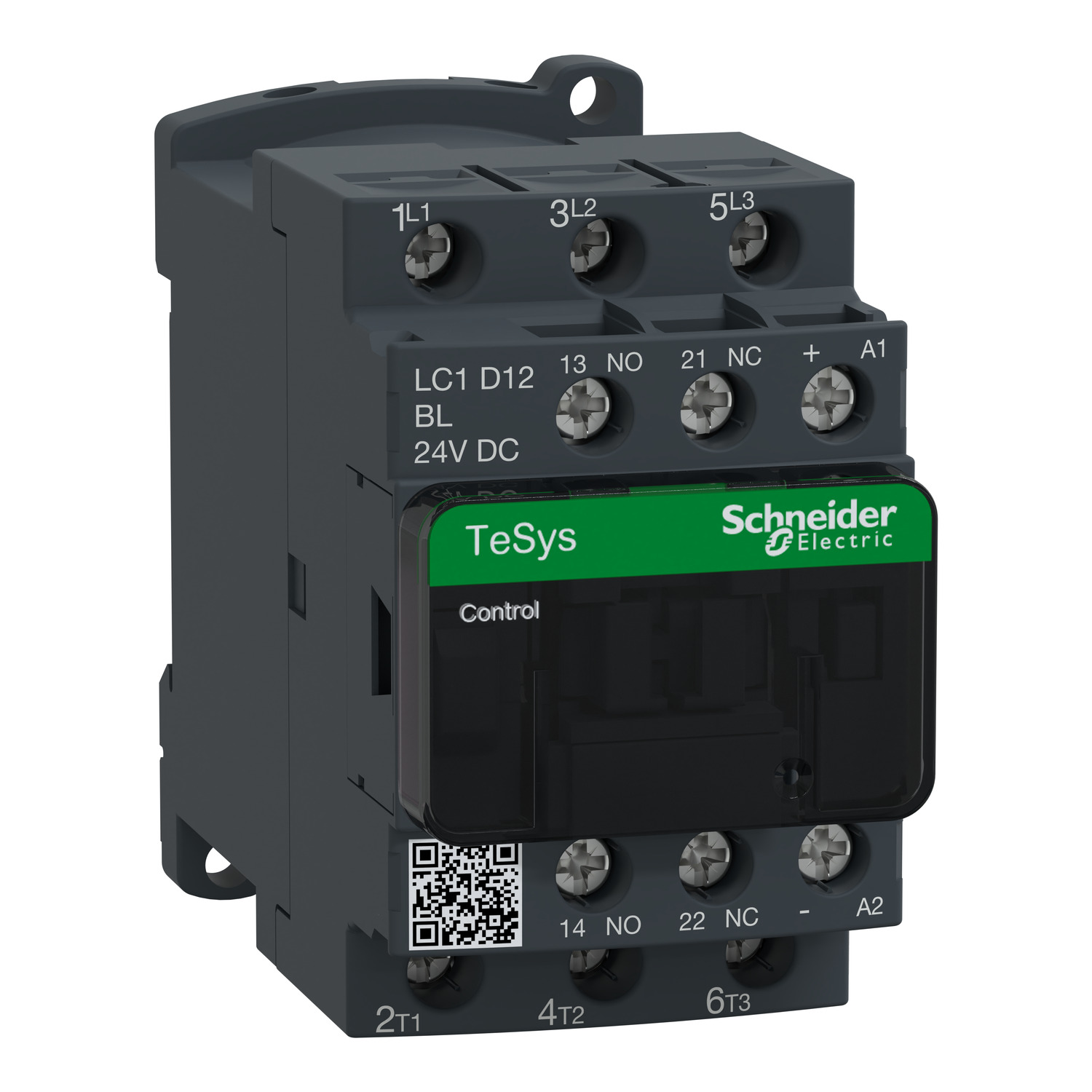

LC1D12BL контактор Schneider Electric

В реальных шкафах управления проблема обычно не в том, чтобы «включить нагрузку», а в том, чтобы делать это предсказуемо годами: с частыми пусками, просадками питания, наведенными импульсами от кабельных трасс и с ПЛК, у которого чувствительные выходы. Контактор LC1D12BL Schneider Electric мы применяем как рабочую «силовую прослойку» между логикой 24 В DC и трехфазной нагрузкой - там, где важны ресурс, стабильная коммутация и аккуратное поведение по электромагнитным помехам.

Контактор LC1D12BL Schneider Electric в типовых схемах шкафа

На практике LC1D12BL ставят в линию питания двигателя, ТЭНов, групп освещения, насосов и вентустановок, а также в узлы, где требуется частое включение/отключение без реверса. Три силовых полюса с нормально разомкнутыми контактами удобны для классической схемы 3L-3T: подали команду с контроллера - замкнули силовую часть - нагрузка пошла в работу. За счет компактного корпуса его проще вписывать в плотные компоновки, где рядом стоят автомат, тепловое реле, клеммы и интерфейсные модули.

Из практики: в вентиляционных щитах с несколькими двигателями мы часто сталкиваемся с «плавающими» сигналами на дискретных выходах при отключении катушки. Здесь критично, что у LC1D12BL в цепи управления предусмотрен встроенный ограничитель перенапряжения с диодом. Он гасит выбросы самоиндукции, снижает уровень наводок и защищает транзисторные выходы ПЛК/реле-интерфейсов. Итог - меньше ложных срабатываний, меньше деградации электроники, проще пройти внутренние требования по EMC.

Серия Schneider Electric LC1D - ресурс и повторяемость коммутации

Когда выбираем контактор, мы смотрим не только на ток, но и на «поведение» в цикле: как он переносит частые включения, что происходит с контактной системой при нагреве, насколько стабильно работает магнитная система. Для LC1D12BL важен высокий ресурс по механике и электрической части - это напрямую влияет на межсервисный интервал. В установках с автоматическим управлением (помповые станции, конвейерные линии, печи с шаговым регулированием) контактор может щелкать сотни раз в смену, и запас по циклам дает реальную экономию на обслуживании, особенно если шкаф стоит в труднодоступной зоне.

Отдельно отмечаем допустимую высокую частоту срабатываний при повышенной температуре. В шкафах без активной вентиляции, где внутри стабильно +50…+60°C, многие аппараты начинают «плыть» по параметрам. Здесь важно, что устройство рассчитано на работу в широком температурном диапазоне, а не только при «лабораторных» +20°C. Это снижает риск отказов летом и уменьшает требования к климатике шкафа.

LC1D12BL 24 В DC - корректная работа с ПЛК и промышленными БП

Катушка управления на 24 В DC - это стандарт для современной автоматизации: один источник питания, общая шина для датчиков, клапанов, модулей ввода/вывода. Но у DC-катушек есть нюанс: при отключении формируется выброс, а при неправильной полярности или длинных линиях возможны паразитные эффекты. Наличие встроенного диода-ограничителя решает сразу две задачи: защищает цепь управления и «успокаивает» фронты, что полезно при длинных кабелях от шкафа до исполнительного механизма.

Важно учитывать, что диод задает полярность подключения катушки. В проектах с унифицированными жгутами и разъемами мы всегда маркируем A1/A2 и проверяем схему на этапе FAT, чтобы исключить типовую монтажную ошибку «переполюсовка». Такой подход экономит время пусконаладки: вместо поиска «почему не тянет контактор» мы сразу выходим на стабильный ввод в эксплуатацию.

Коммутация нагрузки и стойкость к импульсам по IEC 60947

В силовой части реальная жизнь - это не идеальная синусоида. Сети ловят грозовые импульсы, коммутационные перенапряжения от частотников и соседних электромагнитных аппаратов. Поэтому полезна высокая стойкость к импульсному напряжению по IEC 60947 - это повышает шанс, что контактор переживет «шумную» сеть без пробоя изоляции и последующего лавинообразного отказа в шкафу.

Категория применения определяет, как именно допускается нагружать контактор: одно дело - активная нагрузка, другое - двигатель с пусковыми токами и торможением. В проектах мы всегда сверяем режим работы (например, редкие пуски вентилятора или частые толчковые включения механизма) с категорией применения и алгоритмом управления. Это предотвращает типовую проблему: «по току проходит, а контакты подгорают». Правильно выбранный режим - это и стабильная температура контактного узла, и предсказуемая электрическая износостойкость.

Монтаж и обслуживание LC1D12BL в шкафах IP20

Для сборщика и сервисника важны простые вещи: удобная посадка на DIN-рейку, понятная компоновка силовых и управляющих клемм, нормальный доступ отверткой без «акробатики». Винтовые зажимы остаются востребованными в промышленности, потому что позволяют нормально обжать и зафиксировать проводник, а при регламентных протяжках быстро контролировать состояние соединений. При этом IP20 подразумевает установку в закрытом щите - так мы соблюдаем требования по безопасности и защите от случайного контакта.

Габариты и умеренная масса облегчают компоновку: аппарат не «перевешивает» рейку и не требует дополнительных кронштейнов, что важно в шкафах с вибрацией или при транспортировке готовых панелей.

Если нужен контактор под 24 В DC с корректной работой в «шумной» среде и понятным ресурсом серии LC1D, закладывайте LC1D12BL Schneider Electric в проект - подготовим поставку под вашу спецификацию и согласуем совместимость по режиму нагрузки и схеме управления.
