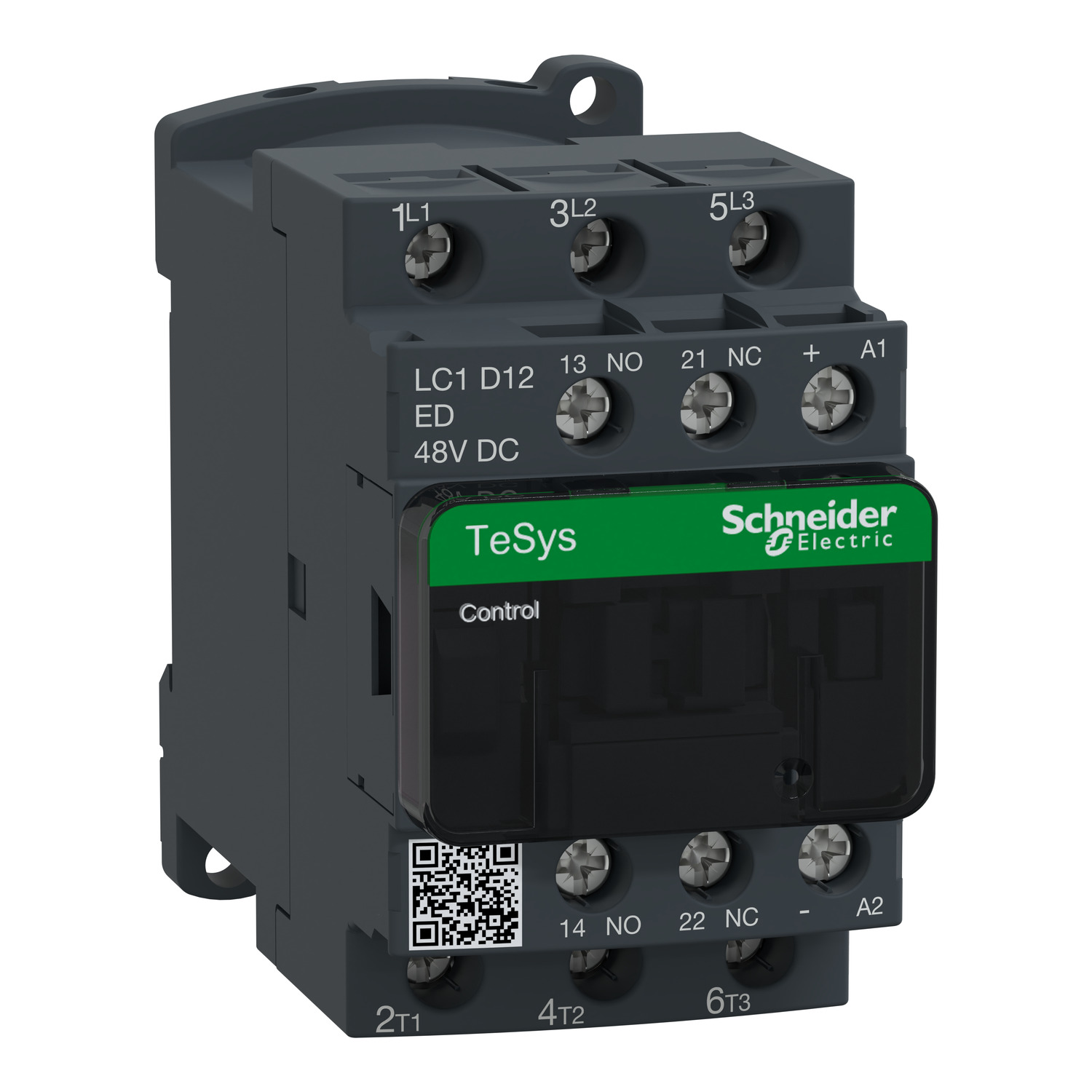

LC1D12ED контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления насосом или конвейером мы чаще всего сталкиваемся не с «нехваткой ампер», а с последствиями коммутации: выбросы по цепи управления, нагрев в клеммных рядах, дребезг при частых пусках, ускоренный износ контактов. Контактор LC1D12ED от Schneider Electric из серии LC1D рассчитан именно на такую эксплуатацию - когда аппарату важно не просто включить нагрузку, а делать это предсказуемо годами, не создавая проблем ПЛК, входным модулям и обслуживанию.
Schneider Electric LC1D12ED в цепях 24 В DC и чувствительной автоматике
Катушка управления на 24 В DC удобна для современных систем, где логика и питание управляющих цепей заведены от источников постоянного тока. Практический плюс в том, что интерфейс между контроллером и силовой коммутацией получается прямой: меньше промежуточных реле, проще диагностика, ниже риск «плавающих» срабатываний на длинных линиях.
Отдельно отметим встроенный ограничитель перенапряжения с диодом. В реальной схеме это означает, что при снятии питания с катушки мы не получаем высоковольтный выброс, который любит пробивать транзисторные выходы ПЛК или наводить помеху на соседние сигнальные пары. Да, диод увеличивает время отпускания по сравнению с варисторным подавлением - но для большинства задач (насос, вентиляция, простая логика блокировок) это не критично, а вот устойчивость электроники - критична.
Контактор LC1D12ED Schneider Electric для двигателей и частых циклов
На практике контактормы «убиваются» не номиналом, а режимом. Если у вас двигатель с тяжелым пуском, реверсивные операции или частые включения, важно смотреть на категории применения и допустимую цикличность. LC1D12ED применим как в «легких» нагрузках, так и в моторных режимах - полезно, когда один тип аппарата закрывает несколько узлов в проекте.
Пример из цеха: рольганг с периодическим подхватом и остановом. В таких задачах контактор работает сериями коротких включений, а температура в шкафу может быть заметно выше комнатной. Здесь ценится запас по ресурсу и предсказуемость поведения на нагреве: аппарат рассчитан на высокую частоту срабатываний даже при повышенной температуре, что снижает вероятность залипания и деградации контактов именно в «жаркие» смены.
Серия LC1D и ресурс LC1D12ED в обслуживании без сюрпризов
Когда мы закладываем аппаратуру в эксплуатацию на 5-10 лет, нас интересует не только паспортный ток, а механическая и электрическая износостойкость. В производственной реальности это выражается просто: как часто электрик будет возвращаться к этому шкафу по причине «то не тянет, то искрит, то греется». У LC1D12ED ресурс по механике и электричеству достаточен, чтобы выдерживать регулярные коммутации без превращения контактора в расходник.
Дополнительный плюс серии LC1D - понятная сервисная логика: узел типовой, легко читается по схеме, поведение знакомо большинству наладчиков. Это экономит время при поиске причин аварий, когда нужно быстро отличить проблему в логике от проблемы в силовой коммутации.
LC1D12ED: монтаж, компоновка шкафа и безопасность персонала
В шкафах автоматики место и доступ к клеммам часто важнее «красивых» цифр. Габарит контактора позволяет держать нормальную плотность компоновки, не превращая монтаж в головоломку, а установка на DIN-рейку или на панель дает свободу: можно сделать модульную силовую группу на рейке или жестко посадить аппарат на монтажную плиту в зоне вибрации.
Винтовые зажимы - это не про «старую школу», а про предсказуемое усилие и понятную ревизию. В объектах с регламентным обслуживанием протяжка клемм выполняется по графику, и винтовое соединение проще контролировать моментом и визуально. Степень защиты IP20 подразумевает, что аппарат рассчитан на установку внутри корпуса - так и должно быть в корректно выполненном шкафу, где есть разделение на силовую и слаботочную зоны и закрытие токоведущих частей.
- Используем LC1D12ED в узлах управления вентиляторами, насосами, нагревателями, небольшими приводами, а также в типовых схемах «Пуск-Стоп» с блокировками.
- Закладываем встроенное подавление выбросов в цепи 24 В DC, когда выходы ПЛК транзисторные и дорогие в ремонте.
- Держим одинаковую линейку аппаратов в проекте, чтобы упростить ЗИП и ускорить восстановление после отказов.
Если подбираете контактор под вашу схему управления 24 В DC и хотите избежать проблем с помехами и ресурсом на частых пусках - закладывайте Schneider Electric LC1D12ED в спецификацию и согласуем его применение по режиму нагрузки и логике управления.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.48 кг
- Рабочая температураОт -40 до +70 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток12 А при 400 В AC-1
- Номинальная мощность при 400 В AC-35.5 кВт кВт
- Номинальная мощность при 400 В AC-43.3 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость2 млн. циклов при 12 А AC-1
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-1
