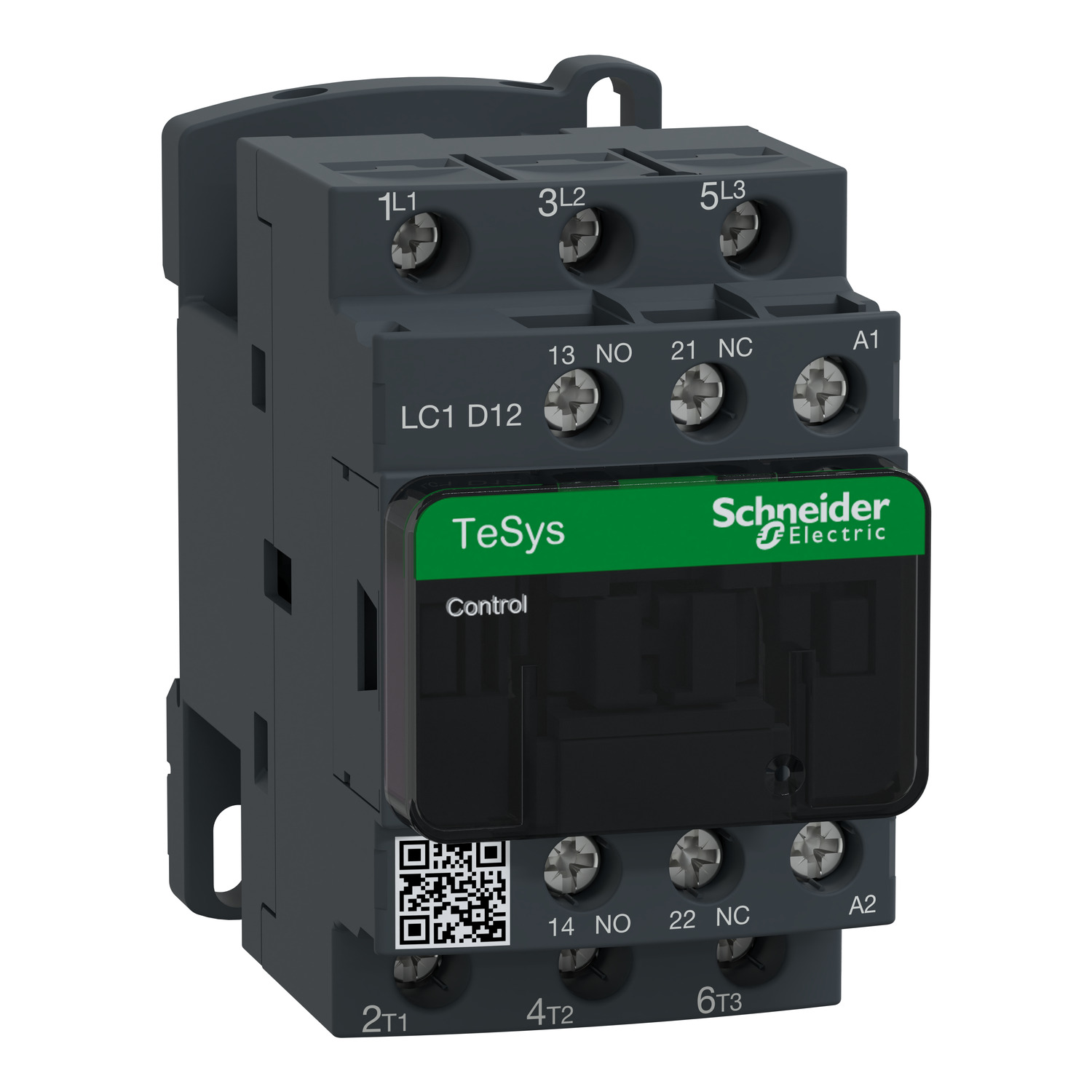

LC1D12M7 контактор Schneider Electric

LC1D12M7 Schneider Electric в типовой схеме пуска двигателя

Чаще всего этот контактор ставим в шкафах управления насосами, вентиляторами и небольшими компрессорами, где нужен надежный прямой пуск и понятная диагностика. Схема простая: автомат - LC1D12M7 - тепловое реле (или электронная защита) - двигатель. В реальной эксплуатации важны не только ток и мощность, а то, как аппарат ведет себя при частых стартах, просадках сети и при работе в нагретом шкафу рядом с ПЧ или блоками питания.

LC1D12M7 - трехполюсный необратимый контактор с нормально открытыми силовыми контактами. Это означает, что он рассчитан именно на коммутацию нагрузки по команде и не предполагает реверса без второй ступени. В практических проектах это снижает сложность, упрощает межблочные блокировки и уменьшает риск ошибки при сервисе.

Серия Schneider Electric LC1D: что реально дает в обслуживании

По серии LC1D мы ценим предсказуемую механику и повторяемость параметров - когда через несколько лет меняем вышедший из строя элемент, новый контактор ведет себя так же по усилию затяжки, посадочным местам и по реакции катушки. Это важно для служб эксплуатации, где простой оборудования дороже самого аппарата.

Отдельно отметим ресурсную базу. Высокая механическая наработка полезна не только на бумаге: на объектах с частыми командами от автоматики (например, поддержание давления насосной группой) контактор живет дольше при корректном подборе категории применения и нормальной вентиляции шкафа. А электрическая стойкость критична на индуктивных нагрузках, где есть дуга и подгорание - здесь важны именно условия коммутации, а не абстрактные "пуски в день".

Категории AC-3, AC-4 и AC-1 на LC1D12M7 - как не ошибиться с режимом

Мы регулярно видим одну и ту же проблему: контактор выбирают "по киловаттам", не учитывая режим. Для двигателя с разгонным током и штатным отключением на номинале ориентируются на AC-3. Если же есть толчковый режим, частые реверсы, противовключение, подхват, позиционирование или "поддушивание" механизма частыми включениями - это уже ближе к AC-4, и запас нужен другой.

Мини-пример из практики: транспортер в фасовочном цехе. По паспорту двигатель подходит, но оператор часто останавливает и запускает линию короткими командами. Если оставить режим как AC-3, контакты начинают быстрее терять поверхность, растет нагрев и падение напряжения на силовой группе. При корректной оценке AC-4 и ограничении частоты срабатываний система работает стабильнее, а обслуживающий персонал не "ловит" плавающие отказы.

Катушка 220 В AC и встроенный диод на LC1D12M7 - защита логики управления

Контактор рассчитан на цепь управления 220 В AC 50/60 Гц - типовой вариант для шкафов, где питание управления берут с той же сети, что и силовую часть, без отдельного DC-источника. Для эксплуатации это плюс: меньше компонентов, проще резервирование, легче поиск неисправностей тестером.

Встроенный ограничитель перенапряжения с диодом важен не как "галочка". При отключении катушки возникает выброс, который бьет по выходам реле, по транзисторным модулям ПЛК и по клеммным интерфейсам. С подавлением перенапряжений мы реже видим ложные срабатывания входов, меньше помех в цепях сигнализации и ниже вероятность пробоя полупроводниковых выходов. В шкафах с плотной компоновкой и длинными жгутами это дает заметную разницу по стабильности.

Монтаж и компоновка: LC1D12M7 в шкафу, где важно место и тепловой режим

Контактор можно ставить на DIN-рейку или на монтажную панель - удобно, когда у заказчика смешанная компоновка: силовая часть на панели, а мелкие устройства на рейке. Винтовые зажимы - привычный вариант для эксплуатации: их проще протягивать регламентно, а качество контакта меньше зависит от типа наконечника при условии правильной опрессовки.

IP20 подразумевает установку внутри шкафа или корпуса. На реальных объектах это не ограничение, а нормальная инженерная дисциплина: защита от случайного касания есть, но от пыли и влаги защищает уже сам шкаф. Диапазон рабочих температур полезен для неотапливаемых помещений и уличных шкафов с обогревом: зимой аппаратура не должна "дубеть", а летом - терять ресурс из-за перегрева. При проектировании мы закладываем вентиляцию и дистанции, чтобы не выжимать пределы по температуре в зоне контактора.

Коммутационная динамика и стойкость к импульсам

Для систем, где автоматика часто переключает нагрузку, важна допустимая частота срабатываний. В насосных станциях, где управление идет по датчику давления без гистерезиса или с неправильно настроенным ПИД, контактор превращают в "дребезжащий" исполнительный элемент. Мы всегда рекомендуем: сначала нормальная логика управления (задержки, минимальное время включения/выключения), затем подбор контактора под режим. Так ресурс используется по назначению, а не тратится на борьбу с ошибками алгоритма.

Номинальное импульсное напряжение по IEC 60947 важно при грозовых воздействиях и переключениях в сети. На объектах с длинными кабельными линиями или рядом с мощными приводами выбросы реальны, и запас по импульсной прочности снижает риск пробоя изоляции и межфазных повреждений внутри аппарата.

• Подходит для прямого пуска трехфазных двигателей и коммутации нагревателей/силовых цепей в шкафах автоматики.
• Упрощает защиту выходов ПЛК и промежуточных реле благодаря встроенному подавлению перенапряжений катушки.
• Удобен для сервисной замены и типовой компоновки благодаря универсальному монтажу и привычным винтовым клеммам.

Если нужен контактор под ваш режим (AC-3/AC-4), частоту включений и условия шкафа - подберем и предложим корректную схему включения LC1D12M7 Schneider Electric с учетом защиты и логики управления. Отправляйте вводные по нагрузке и сети.
