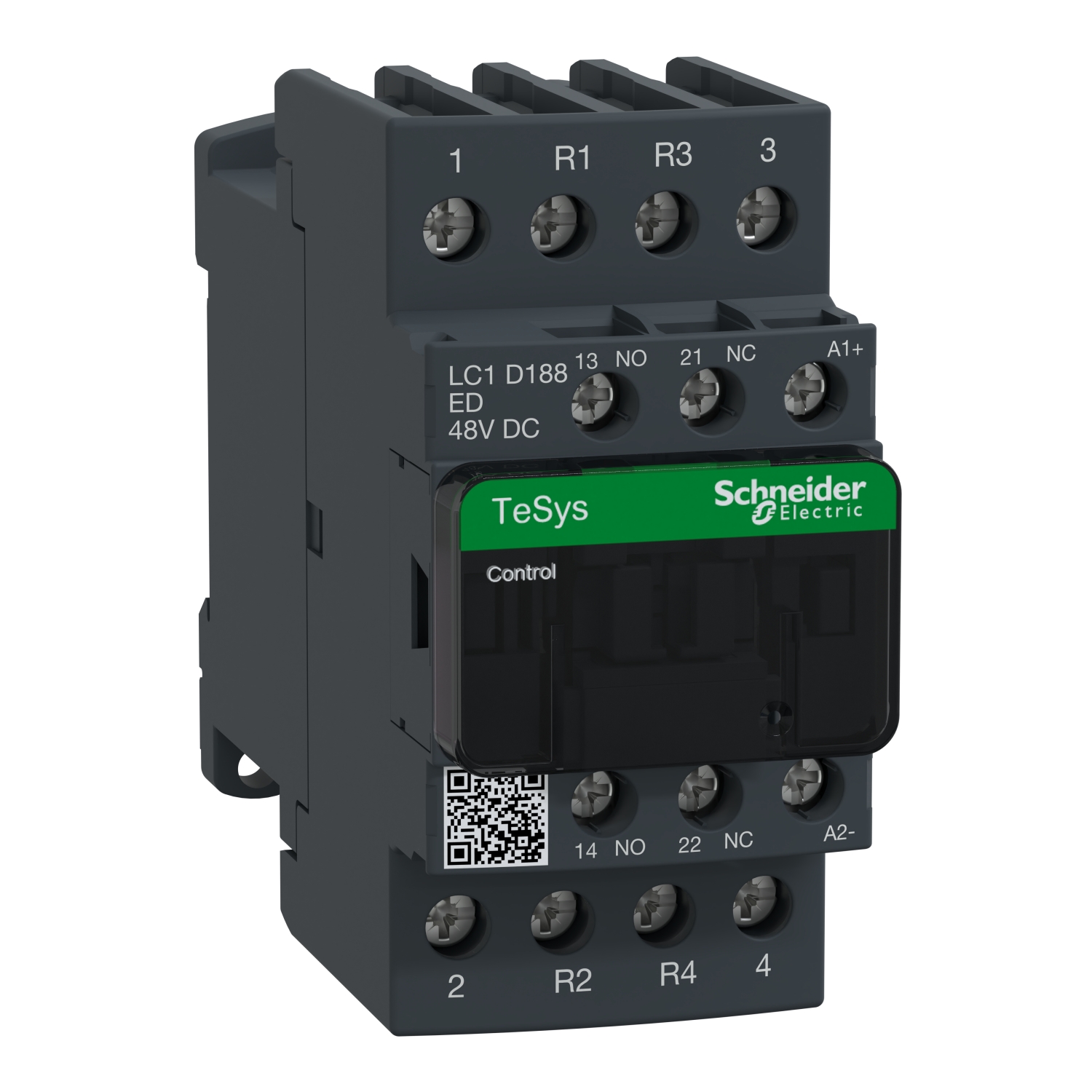

LC1D188ED контактор Schneider Electric

В реальной автоматизации чаще всего ломается не «силовая часть», а логика включения: катушка ловит выбросы, ПЛК получает помехи по общему 0 В, реле промежуточные начинают «дребезжать», а контактор греется из-за неверно выбранной категории нагрузки. Контактор LC1D188ED Schneider Electric мы обычно закладываем туда, где управление идет от 24 В DC, а силовая цепь - классическая трехфазная, с двигателями и типовыми производственными режимами: конвейеры, насосы, вентустановки, компрессорные агрегаты, небольшие станки с частыми циклами.

Schneider Electric LC1D188ED и защита цепи управления 24 В DC

Ключевая эксплуатационная деталь у LC1D188ED - встроенный ограничитель перенапряжения с диодом. Для DC-катушки это не «приятный бонус», а нормальная инженерная мера: при отключении катушки возникает ЭДС самоиндукции, и без подавления выброса мы получаем либо сбои дискретных входов ПЛК, либо ускоренную деградацию выходных транзисторов, либо наводки на соседние цепи в шкафу.

На практике это выглядит так: катушка управляется с модуля 24 В DC, общая «земля» одна на датчики и выходы, а рядом стоит частотник или импульсные БП. Диод в катушке снижает амплитуду выброса и упрощает EMC-картину внутри шкафа. Важно помнить нюанс: диод задает полярность подключения катушки. Поэтому при наладке всегда прозваниваем цепь и контролируем маркировку A1/A2, чтобы не поймать «не включается» на ровном месте.

LC1D188ED серия LC1D - подбор под режим AC-3 и AC-4

В этой модели производитель указывает категории применения AC-1, AC-3, AC-4. Это критично при подборе, потому что «одинаковый ток на шильдике» не означает одинаковую выживаемость при разных режимах. Для типового асинхронного двигателя с редкими пусками подходит AC-3: контактор коммутирует пусковые токи, а отключает уже на рабочем токе. Если же у нас реверс, толчковый режим, позиционирование с частыми старт-стопами, то мы уходим в AC-4, где контакты реально отключают повышенные токи и дуга тяжелее.

Мини-пример: подъемный механизм с «подхватом» и короткими включениями по кнопке. Если поставить контактор, рассчитанный только на «легкий» режим, контактная группа начинает подгорать, растет переходное сопротивление, появляется локальный нагрев и со временем - залипание. Для таких сценариев мы закладываем запас по режиму и обращаем внимание именно на категорию, а не только на киловатты.

Контактор Schneider Electric LC1D188ED в шкафу управления и тепловой режим

При компоновке шкафов всегда считаем не только токи, но и плотность монтажа. LC1D188ED - компактный аппарат в своем классе, и это упрощает разводку при ограниченной ширине шкафа. Но компактность не отменяет теплового расчета: при высокой температуре внутри шкафа ресурс контактов и изоляции падает быстрее, а частые коммутации дополнительно разогревают узел.

У этой модели заявлена работа в широком температурном диапазоне. На объектах это полезно не столько «на улице», сколько в неотапливаемых насосных, на кровле в венткамерах, в цехах с нестабильным климатом. При минусах важна стабильность механики и отсутствие «залипания» из-за вязкости смазок, при плюсах - сохранение допустимых режимов без ускоренного старения.

LC1D188ED: ресурс коммутаций и обслуживание без сюрпризов

Когда оборудование работает по циклам, мы смотрим на ресурс - механический и электрический. Механика отвечает за способность «клацать» годами, а электрический ресурс - за то, сколько реальных отключений под нагрузкой выдержит контактная система без критического роста сопротивления и перегрева. Для линий с частыми включениями (например, вытяжка по датчику, компрессор по давлению, дозатор по таймеру) это напрямую влияет на межсервисный интервал.

Отдельно отмечаем максимальную частоту срабатываний: в автоматике часто встречается ошибка, когда контактором пытаются «ШИМить» нагрузку или гонять его как быстрый исполнительный орган. Контактор - это коммутационный аппарат, а не силовой регулятор. Если нужен частый цикл, мы либо корректируем алгоритм, либо применяем другой тип коммутации (полупроводниковый модуль, частотный привод, тиристорный регулятор), а контактор оставляем на функцию безопасного отключения и технологических переключений.

Монтаж и подключение LC1D188ED на DIN-рейку, разводка силовых цепей

С точки зрения монтажника важны два момента: стабильная механическая фиксация и предсказуемые клеммы. Винтовые зажимы в промышленной эксплуатации по-прежнему востребованы: при правильной обжимке наконечниками и контроле момента затяжки получаем надежный контакт даже при вибрациях. Для сервисных работ это удобно - можно быстро протянуть клеммы на регламенте, не разбирая полшкафа.

Степень защиты IP20 подразумевает установку внутри оболочки - в шкафу или боксе. В силовых цепях мы всегда соблюдаем разделение: силовые кабели - отдельно, управление 24 В - отдельно, с нормальной укладкой и минимизацией петель, чтобы не ловить наводки. Номинальное импульсное напряжение по IEC 60947 показывает, что аппарат рассчитан на типовые перенапряжения в низковольтных сетях, но это не отменяет грамотной схемы защиты: варисторы/ОПН на вводе, правильное заземление, корректная разводка PE и N.

Если вы подбираете контактор под двигатель, реверсивную схему или частые циклы - дайте нам исходные данные по нагрузке и режиму, и мы проверим LC1D188ED Schneider Electric по категории применения, теплу и ресурсу, чтобы аппарат отработал без внеплановых остановов.
