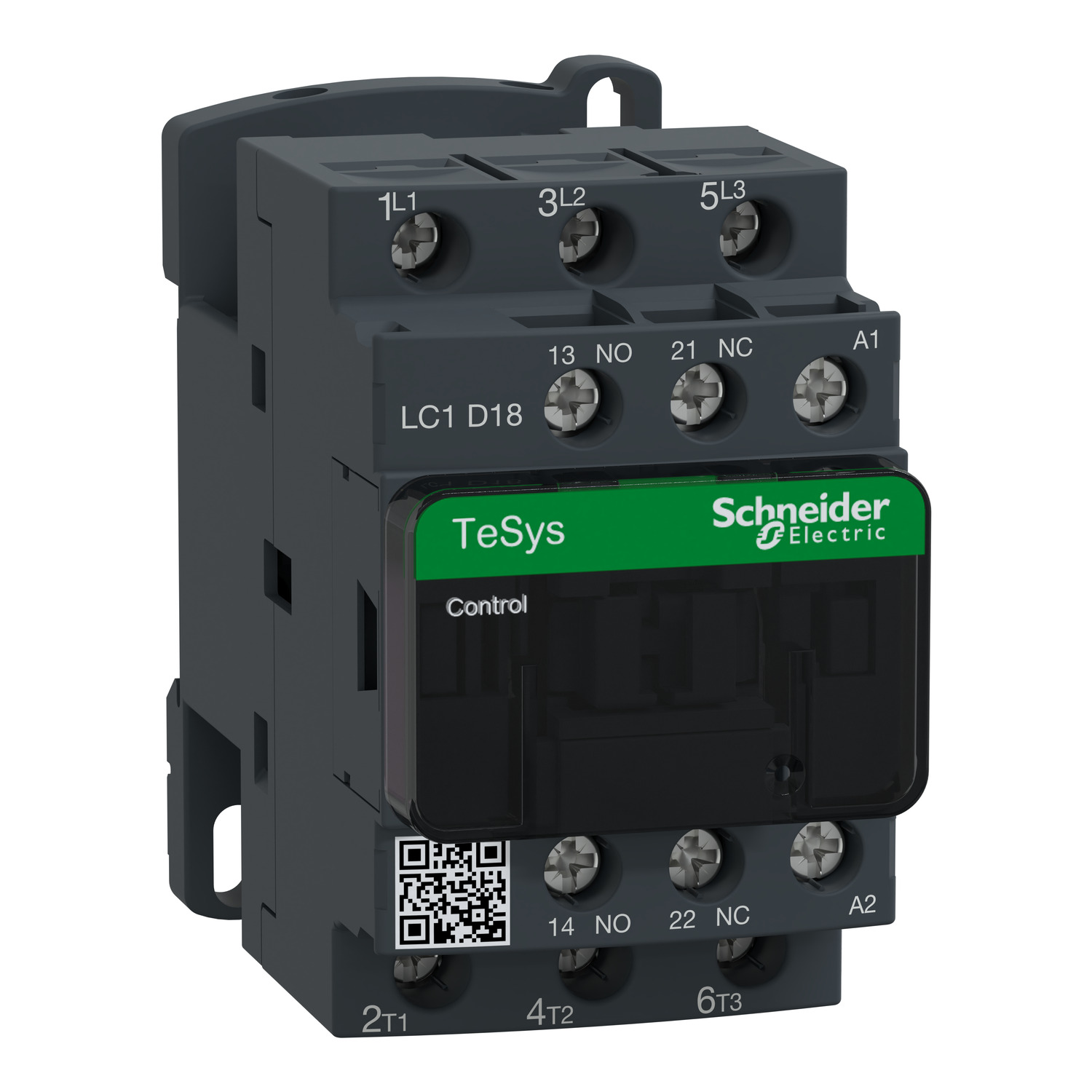

LC1D18B7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой шкафной автоматике чаще всего «сыпется» не контроллер и не частотник, а коммутация: пускатели, которые работают на пределе по теплу, по частоте включений или по помехам в цепи управления. Контактор LC1D18B7 Schneider Electric мы закладываем в проекты там, где нужно стабильно включать трехфазную нагрузку и не ловить сюрпризы от наводок, провалов питания и перегрева в плотной компоновке.
Schneider Electric LC1D18B7 в задачах пуска двигателя и коммутации нагрузки
По категории применения здесь закрываются сразу несколько сценариев: AC-3 для нормального пуска и отключения асинхронных двигателей, AC-4 для более жестких режимов (толчковый ход, частые реверсивные команды через схемы с двумя пускателями), а также AC-1 для активных нагрузок. В реальной эксплуатации это важно: контактная система и дугогашение подбираются под характер тока. Если поставить «похожий по амперам» аппарат без корректной категории, он может жить на стенде, но быстро устанет на конвейере или в насосной, где пуски идут сериями.
Для примера: на участке фасовки двигатель 7,5 кВт при 400 В в режиме AC-3 работает штатно, но при частых остановках оператором (короткие циклы) контактор начинает получать больше тепловых и дуговых нагрузок. Здесь и проявляется разница между правильно выбранной категорией и «взяли с запасом по току».
Катушка управления 24 В AC и встроенный диод в LC1D18B7
LC1D18B7 выполнен под цепь управления 24 В AC 50/60 Гц. Мы часто видим 24 В в шкафах как компромисс между безопасностью и устойчивостью к помехам на длинных линиях кнопочных постов и датчиков. Отдельный плюс - встроенный ограничитель перенапряжения с диодом. На практике он снижает амплитуду выбросов при отключении катушки и бережет выходы ПЛК, промежуточные реле, модульные источники питания и соседние цепи сигналов.
Важно понимать нюанс: подавление перенапряжения меняет динамику отпускания катушки. В схемах, где критично время размыкания (например, точная блокировка контакторами или быстрое снятие момента), мы учитываем это при наладке и при необходимости корректируем логику межконтакторных блокировок.
Ресурс LC1D18B7 серии LC1D и работа в цикле
Если у вас линия с частыми срабатываниями, на первый план выходит не номинальный ток, а ресурс и допустимая частота коммутации. Для этого контактора заявлена высокая механическая износостойкость и значимая электрическая стойкость в рабочем режиме. В эксплуатации это выражается просто: при корректной защите двигателя (тепловое реле или электронная защита, настроенная по току и классу) контактор не «подгорает» раньше времени из-за систематических перегрузок и повторных пусков на горячую.
Отдельно отметим допустимую частоту срабатываний при повышенной температуре. В шкафах с плотной компоновкой, где внутри легко получить +50…+60 °C, способность аппарата стабильно работать в таком режиме - не теория, а требование. Мы всегда привязываем выбор контактора к реальной тепловой картине: вентиляция, расположение силовых автоматов, наличие ПЧ рядом, токи в шинах.
Коммутационная устойчивость LC1D18B7 и стойкость к импульсам 6 кВ
Номинальное импульсное напряжение по IEC 60947 - это не «красивая цифра», а показатель того, как аппарат переживает грозовые и коммутационные перенапряжения в сети. В цехах с длинными кабельными трассами, мощными индуктивными нагрузками и регулярными отключениями, импульсная стойкость помогает снизить вероятность пробоя изоляции и деградации контактной системы. В паре с корректной схемой заземления, разделением силовых и сигнальных жгутов и установкой УЗИП на вводе шкафа это дает предсказуемое поведение автоматики.
Монтаж и обслуживание Schneider Electric LC1D18B7 в шкафу управления
В реальных проектах ценится не только электрическая часть, но и удобство монтажа. Форм-фактор позволяет ставить аппарат на DIN-рейку или на панель, что удобно при компоновке как компактных шкафов для насосных, так и распределенных станций с сервисным доступом спереди. Винтовые зажимы - решение не модное, но надежное: при грамотной протяжке и контроле момента затяжки они устойчивы к вибрации и термоциклам. Мы рекомендуем после обкатки оборудования выполнять контрольную протяжку - это снижает риск локального нагрева и потери контакта на силовых жилах.
Степень защиты IP20 подразумевает установку внутри оболочки. На объектах с пылью и обслуживанием «в перчатках» мы дополнительно продумываем экраны, маркировку и безопасные расстояния, чтобы исключить случайное касание токоведущих частей при диагностике.
- Подходит для типовых схем пуска: прямой пуск, межблокировки, работа с тепловыми реле и электронными защитами.
- Хорошо ложится в проекты, где управление построено на 24 В AC и требуется снижение помех по цепям управления.
- Уместен в режимах с частыми включениями при повышенной температуре внутри шкафа, при условии корректной теплотехники и защиты двигателя.
Если LC1D18B7 Schneider Electric планируется под ваш двигатель или технологическую нагрузку, перед подбором уточним режим (AC-3/AC-4), ожидаемую частоту пусков, температуру в шкафу и схему подавления перенапряжений - и поставим контактор с правильной обвязкой под вашу эксплуатацию.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.49 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток18 А при 440 В AC-3
- Номинальная мощность при 400 В AC-37.5 кВт кВт
- Номинальная мощность при 400 В AC-44 кВт кВт
- Номинальное напряжение цепи управления24 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость1.65 млн. циклов при 18 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
