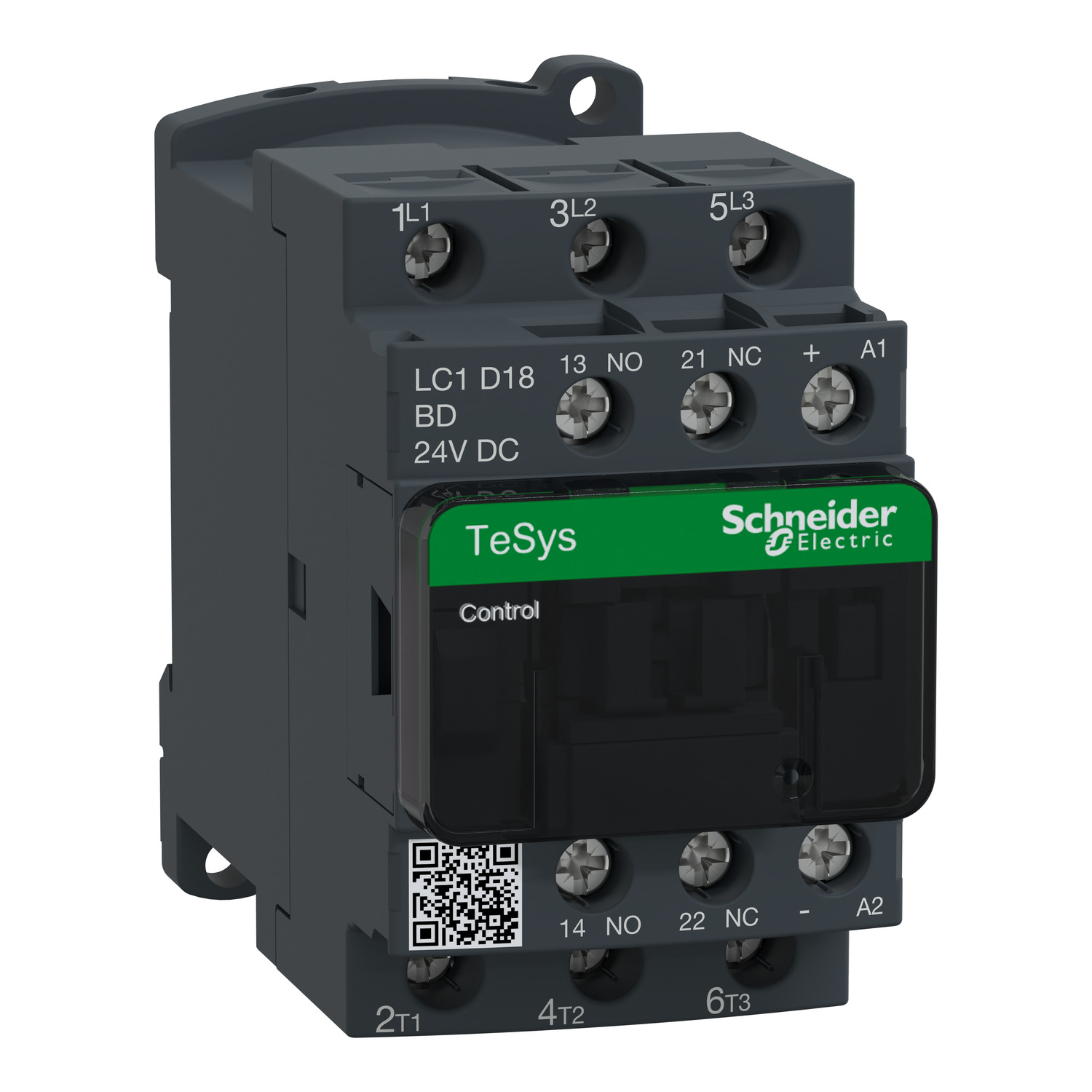

LC1D18BD контактор Schneider Electric

В типовом шкафу управления насосной или конвейерной группой мы чаще всего видим одну и ту же проблему: катушка контактора питается от 24 В DC (ПЛК, удаленные модули ввода-вывода), а рядом - «шумная» силовая часть с двигателями. При отключении катушки без нормального подавления ЭДС самоиндукции по цепи управления прилетают импульсы, из-за которых деградируют транзисторные выходы контроллера, ловятся ложные срабатывания на входах и в целом падает повторяемость работы схемы. В Schneider Electric LC1D18BD этот вопрос решен конструктивно - установлен встроенный ограничитель перенапряжения с диодом. В реальной эксплуатации это означает меньше отказов по управляющей электронике и меньше времени на диагностику «плавающих» неисправностей.

Schneider Electric LC1D18BD в DC-системах управления 24 В

LC1D18BD - контактор серии LC1D под питание катушки 24 В DC, ориентированный на связку «ПЛК - контактор - асинхронный двигатель». Диод в цепи катушки снижает выбросы напряжения при отключении, но важно понимать и инженерный нюанс: время отпускания может быть чуть больше, чем у решений без диода или с варистором. Для стандартных пусков/остановов это не критично, а вот в схемах с повышенными требованиями к быстродействию (например, некоторые режимы торможения противовключением) мы обычно заранее проверяем временные диаграммы и логику блокировок.

Контактор LC1D18BD и категории AC-3, AC-4, AC-1 в прикладных задачах

По опыту пусковых схем ключевое - корректно выбрать категорию применения, а не «впритык» ориентироваться только на ток. Для двигателей с нормальным пуском и работой в установившемся режиме используется AC-3: контактор переключает ток пуска, а отключает уже рабочий ток. Для режимов с частыми рывками, толчковыми нагрузками, реверсами, противовключением и «подхватами» на ходу актуальна AC-4 - там контактная система испытывает существенно более жесткие условия, и запас по мощности нужен больше. AC-1 обычно закрывает резистивные нагрузки и часть задач по нагревателям, где нет пусковых кратностей и дуговая нагрузка более предсказуема.

Мини-пример из практики: в линии подачи тары двигатель часто дергается короткими импульсами от датчиков. Формально мощность небольшая, но по факту это режим ближе к AC-4. В таких местах мы всегда смотрим не только на «кВт», но и на характер коммутации - иначе контактор быстрее уйдет в износ по электрической части.

LC1D18BD Schneider Electric в шкафу: компоновка, монтаж, обслуживание

В серии LC1D корпус и клеммная часть сделаны так, чтобы контактор нормально жил в плотной компоновке. Монтаж на DIN-рейку ускоряет сборку и замену в эксплуатации: при аварийной замене механик не разбирает пол-щита, а работает точечно. Если шкаф вибронагруженный или есть требование к жесткой фиксации, используем крепление на монтажную панель.

Степень защиты IP20 - стандарт для аппаратуры внутри шкафа. Это не минус и не плюс, а напоминание о дисциплине: нормальная дверь, правильные кабельные вводы, отсутствие «соплей» проводки и соблюдение зазоров по нагреву. При работе в пыльных цехах мы закладываем фильтрацию/вентиляцию и периодическую продувку, чтобы дугогасительные камеры не «зарастали» технологической пылью.

Надежность LC1D18BD и ресурс в циклах на реальных нагрузках

Для контактора важны два разных ресурса: механический (как долго проживет привод и кинематика) и электрический (как долго выдержит контактная система именно под нагрузкой). На проектах с частыми старт-стопами мы всегда считаем ожидаемое количество коммутаций в час и в сутки, плюс вводим коэффициенты на температуру внутри шкафа. Если по месту ожидаются высокие частоты переключений (например, в приводах вентиляции с алгоритмом ступенчатого регулирования), контактный аппарат должен выдерживать заданный темп без перегрева и без ускоренного подгорания контактов. У LC1D18BD запас по частоте коммутаций и ресурсу позволяет применять его не только в «редких включениях», но и в динамичных циклах при корректно выбранной категории AC и адекватной тепловой компоновке шкафа.

Отдельно отмечаем температурный диапазон эксплуатации: для уличных щитов, холодильных камер и неотапливаемых помещений это не формальность. При низких температурах критичны вязкость смазок и работа пружинных элементов, при высоких - нагрев катушки и контактные потери. Поэтому мы всегда оцениваем суммарную тепловую картину: токи, соседние аппараты, вентиляцию, фактическую температуру внутри оболочки, а не «на улице».

Практика подключения LC1D18BD: винтовые зажимы и типовые ошибки

Винтовые зажимы многие недооценивают, пока не столкнутся с «плавающим» пропаданием фазы из-за недотяжки или неправильной оконцевки. В силовых цепях мы рекомендуем использовать наконечники под многопроволочную жилу, контролировать момент затяжки по регламенту и повторную протяжку после термоциклирования (особенно на новых шкафах). На цепи 24 В DC важно соблюдать полярность катушки - наличие диода делает это обязательным условием, иначе получите либо отказ включения, либо некорректную работу защиты выходов ПЛК.

Если требуется развязка, блокировки или диагностика состояния, в серии LC1D доступны вспомогательные контакты и аксессуары - это удобнее, чем городить отдельные реле для сигнализации «Пускатель включен/отключен», контроля залипания или межаппаратных блокировок в реверсивных схемах.

Нужен контактор под 24 В DC с нормальным подавлением выбросов и понятной эксплуатацией в шкафной автоматике - закладывайте Schneider Electric LC1D18BD в проект и уточняйте у нас совместимость по режиму AC и реальной частоте коммутаций.
