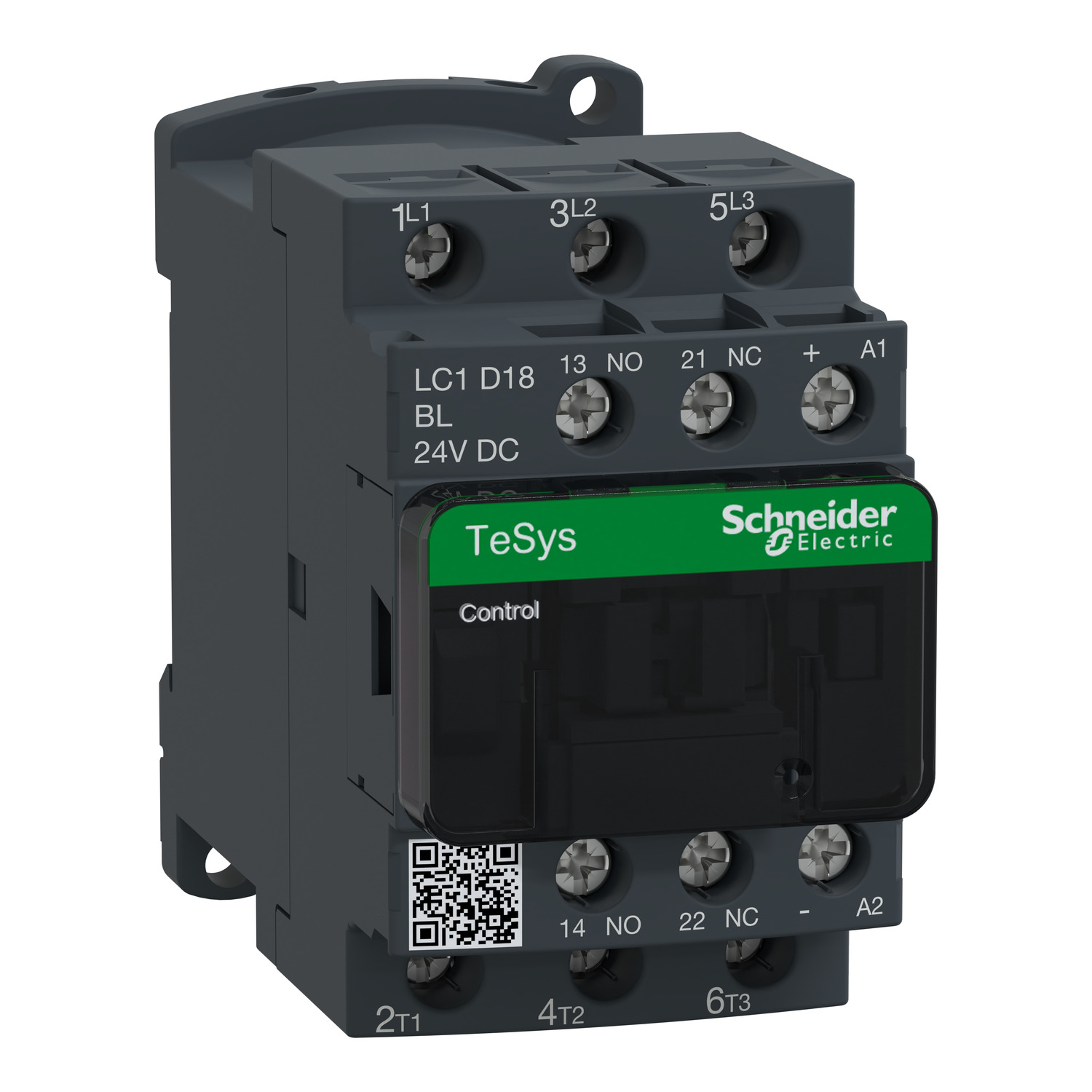

LC1D18BL контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной автоматизации чаще всего «сыпется» не силовая часть, а цепь управления: выбивает выход ПЛК, ловим помехи на катушке, контактор начинает дребезжать при просадке, а дальше по цепочке - перегрев клемм, подгорание контактов, незапланированный простой. Контактор LC1D18BL Schneider Electric мы обычно закладываем в проекты там, где нужен предсказуемый пуск двигателя и нормальная совместимость с современной 24-вольтовой автоматикой без плясок с подавлением выбросов.
LC1D18BL Schneider Electric в цепях 24 В AC - почему важен встроенный диод
У данной версии катушка управления на 24 В AC, и производитель добавил встроенный ограничитель перенапряжения с диодом. В эксплуатации это решает две типовые задачи. Первая - снижение уровня импульсных помех при отключении катушки, когда рядом стоят аналоговые датчики, частотник, весовой терминал или длинные линии на дискретные входы. Вторая - защита выходных каскадов ПЛК/релейных модулей от выбросов, особенно если контактор включается часто или стоит в шкафу с «жесткими» коммутациями.
Мини-пример: на линии фасовки у нас катушки пускателей висят на одном трансформаторе 24 В AC вместе с клапанами. Без подавления выбросов на отключении ловили ложные срабатывания дискретных входов. С LC1D18BL проблема ушла без добавления внешних RC-цепочек и без перекоммутации шкафа.
Контактор LC1D18BL серии LC1D - логика под реальные режимы AC-3 и AC-4
Мы всегда смотрим не на «красивые» амперы на шильдике, а на категорию применения. Здесь поддерживаются AC-1, AC-3 и AC-4, то есть контактор рассчитан как на коммутацию активной нагрузки, так и на пуск/останов асинхронных двигателей, включая более тяжелые режимы с частыми включениями, реверсированием через схему и «подхватами» (AC-4). Это важно, когда заказчик сегодня запускает конвейер в стандартном режиме, а завтра просит «подергать» привод для позиционирования без ПЧ. На неподходящем аппарате контакты сгорают быстро и предсказуемо.
Отдельно отметим ресурс: высокая механическая и электрическая износостойкость в привязке к режиму AC-3 - это не абстрактные цифры, а понятный интервал обслуживания. На объектах с интенсивной цикликой (упаковка, сортировка, вентиляция с частыми старт-стоп) это напрямую влияет на график ППР и запас ЗИП.
Schneider Electric LC1D18BL: частые срабатывания и температурные условия шкафа
Контактор рассчитан на высокую частоту коммутаций даже при повышенной температуре. На практике это критично для компактных шкафов, где плотная компоновка, слабая вентиляция и рядом стоят источники питания, преобразователи, тормозные резисторы. При перегреве у «слабых» аппаратов начинается рост сопротивления в соединениях, разогрев клемм и ускоренное старение изоляции. Здесь температурный диапазон и допустимая цикличность дают нам запас по надежности, особенно в шкафах, которые работают в цеху без кондиционирования или в наружных постах с зимними пусками.
Трехполюсная силовая коммутация и винтовые зажимы - что получаем на монтаже
Трехполюсная схема с нормально открытыми силовыми контактами - классика для прямого пуска трехфазных двигателей, нагревателей, насосов, вентиляторов. Важно, что конструкция ориентирована на промышленный монтаж: винтовые зажимы нормально переваривают как многожильный провод с НШВИ, так и жесткий проводник, если соблюдена подготовка жилы и момент затяжки. Для нас это означает меньше «плавающих» дефектов, когда контакт то есть, то нет, а причина - в недожатом проводе или в усталости пружинного клеммника на вибрации.
Монтаж на DIN-рейку или на панель упрощает модернизацию: при замене не приходится переделывать плату/основание, а габарит 45 мм по ширине помогает держать плотность компоновки без нарушения тепловых зазоров. Степень защиты IP20 - это про установку внутри шкафа: снаружи аппарат не оставляем, а внутри обеспечиваем нормальные перегородки и маркировку.
Импульсная стойкость LC1D18BL и поведение в «грязных» сетях
Для промышленных объектов важна стойкость к импульсным перенапряжениям по IEC 60947. В сетях с коммутацией индуктивностей, сваркой, длинными кабельными трассами и «плавающим» нулем импульсы - не теория. Чем выше стойкость аппарата по импульсному напряжению, тем меньше вероятность пробоя изоляции и деградации со временем. В связке с корректно подобранной защитой (автомат/предохранитель, тепловое реле, УЗИП по вводу шкафа) получаем предсказуемую работу силового узла.
- Типовые применения: прямой пуск двигателя насоса/вентилятора; коммутация группы ТЭНов; управление приводом конвейера в режиме частых старт-стоп; вспомогательные механизмы на технологических линиях.
- Из практики: если катушка управляется от ПЛК, отдельное внешнее подавление выбросов обычно не требуется, а уровень помех в шкафу заметно ниже.
Если нужен контактор под 24 В AC с нормальной помехоустойчивостью, ресурсом под AC-3/AC-4 и понятной монтажной механикой - закладывайте Schneider Electric LC1D18BL в спецификацию и передавайте нам схему, проверим подбор по режиму нагрузки и защите.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.49 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 80 х 95 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток18 А при 440 В AC-3
- Номинальная мощность при 400 В AC-37.5 кВт кВт
- Номинальная мощность при 400 В AC-44 кВт кВт
- Номинальное напряжение цепи управления24 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость1.65 млн. циклов при 18 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
