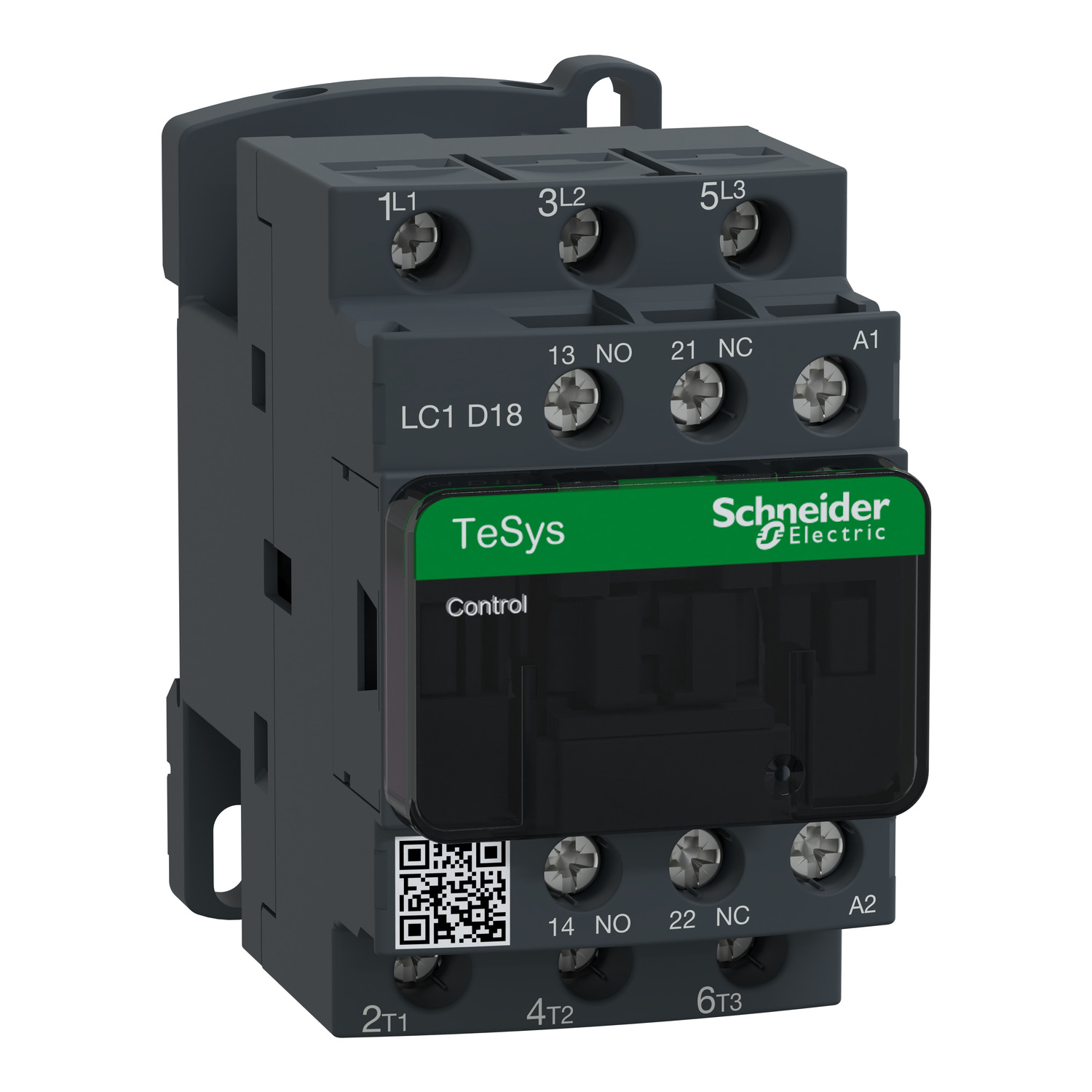

LC1D18M7 контактор Schneider Electric

В типовом шкафу управления насосной или конвейерной линией мы чаще всего сталкиваемся не с «включить двигатель», а с набором эксплуатационных нюансов: просадки питания катушки, наводки от частотника, частые пуски, работа в холодном помещении, ограниченное место на DIN-рейке. Контактор LC1D18M7 Schneider Electric как раз рассчитан на такие реальные условия, когда важна не только коммутация, но и предсказуемость поведения цепи управления в течение многих лет.

Schneider Electric LC1D18M7 в схемах управления 24 В AC

Когда цепь управления выполнена на 24 В AC, обычно стремятся повысить электробезопасность и унифицировать питание датчиков, реле и катушек. LC1D18M7 поддерживает такую архитектуру без «танцев» с подбором промежуточных реле. Важный момент для наладки - встроенный ограничитель перенапряжения с диодом. На практике это снижает амплитуду выбросов при отключении катушки, а значит меньше ложных срабатываний на соседних входах ПЛК и меньше помех в длинных жгутах, особенно если в шкафу рядом стоят аналоговые модули или слабосигнальные датчики.

Мини-пример: при управлении насосом через дискретный выход контроллера мы нередко видим «подмигивание» соседних входов при отпускании контактора. С подавлением перенапряжения проблема обычно уходит без дополнительных RC-цепочек и без пересмотра трассировки кабелей.

Контактор LC1D18M7 Schneider Electric и категории AC-3/AC-4/AC-1

В промышленной эксплуатации критично правильно соотнести режим нагрузки и категорию применения. Для асинхронных двигателей с обычным пуском и работой «в установившемся режиме» ориентируемся на AC-3. Если же есть толчковый режим, частые реверсы, «подхваты» на ходу, подъемные механизмы или позиционирование с подтормаживанием - это уже ближе к AC-4, где нагрузка на контакты существенно жестче из-за коммутации пусковых токов и дуги.

LC1D18M7 закрывает оба сценария, что удобно в проектах, где один и тот же типоразмер применяется и на вентиляции, и на транспортерах, и на участках с режимом подналадки. Для активных или резистивных нагрузок (нагреватели, группы освещения в шкафах, силовые цепи без высоких пусковых токов) пригодится AC-1 - там требования к дугогашению и износу иные, и контактор работает «в щадящем» режиме.

Серия LC1D: ресурс и частые коммутации в реальной эксплуатации

В автоматизации нас интересует не абстрактный ресурс, а что будет через 2-3 года при ежедневных циклах. У LC1D18M7 заявлена высокая механическая и электрическая износостойкость, а также допустимая частота срабатываний даже при повышенной температуре. Это важно для узлов с частыми старт-стопами: компрессорные станции с каскадным включением, насосные группы с чередованием агрегатов, упаковочные машины, где контактор отрабатывает технологические паузы.

Отдельно отметим температурный диапазон. В шкафах на неотапливаемых складах или в вентиляционных камерах зимой мы регулярно видим отрицательные температуры. Когда аппарат рассчитан на работу в холоде, снижается риск «подклинивания» механики и деградации параметров катушки, а значит меньше аварийных выездов и меньше спорных ситуаций на этапе приемки.

LC1D18M7 Schneider Electric в компоновке шкафа и обслуживании

С точки зрения монтажника и сервисного инженера важны габарит и доступ к клеммам. Контактор в типоразмере LC1D удобно ставить в плотную компоновку: рядом с автоматом защиты двигателя, тепловым реле и клеммными рядами. Монтаж возможен как на DIN-рейку, так и на панель - это дает свободу, когда в шкафу есть вибрации или требуется жесткая фиксация на монтажной плите.

Винтовые зажимы мы часто выбираем для объектов, где обслуживание выполняют штатные электрики без специнструмента под пружинные клеммы, и где важна предсказуемая протяжка. При этом в эксплуатации стоит соблюдать базовые правила: наконечники на многожильных проводах, контроль момента затяжки, периодическая ревизия при тепловых циклах. Это банально, но именно плохая оконцовка чаще «убивает» контактор, чем его паспортный износ.

Степень защиты IP20 подразумевает установку внутри шкафа или кожуха. В цеховых условиях это нормальная практика: защищаем аппарат от случайного касания и от попадания крупных частиц, а пыль и агрессивные аэрозоли решаем общей герметизацией шкафа, фильтрацией и правильной вентиляцией.

Почему импульсная стойкость и подавление перенапряжений критичны для Schneider Electric LC1D18M7

В сетях с длинными линиями, рядом с коммутацией индуктивных нагрузок или при наличии сварочного оборудования всплески по напряжению - обычное явление. Номинальная импульсная стойкость по IEC 60947 - это не «красивая цифра», а запас по пробою изоляции и по устойчивости к кратковременным перенапряжениям. На практике это снижает вероятность случайных повреждений при грозовых импульсах и при коммутационных выбросах в распределительной сети предприятия.

• Для ПЛК и модулей ввода-вывода: меньше помех при отключении катушки, стабильнее дискретные сигналы.
• Для силовой части: аккуратнее дугогашение в тяжелых режимах, меньше подгорание контактов при корректно подобранной категории применения.
• Для сервиса: проще диагностика, когда коммутация предсказуема и повторяема по времени.

Если нужен контактор под 24 В AC для двигателей и смешанных нагрузок, с нормальной помехоустойчивостью и понятной сервисной эксплуатацией, закладывайте LC1D18M7 Schneider Electric в проект - подберем совместимую обвязку и проверим режим по AC-3/AC-4 под вашу механику и циклограмму.
