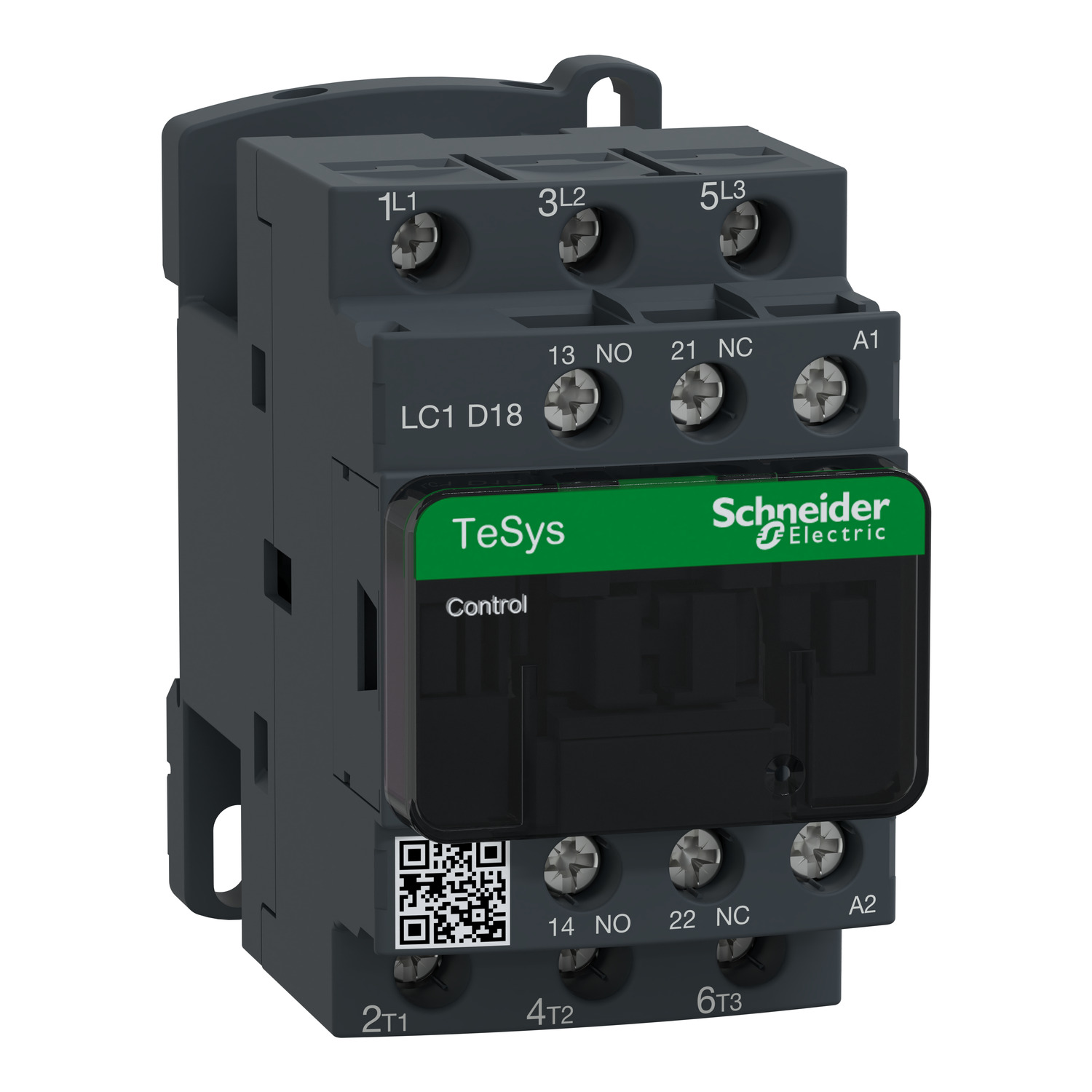

LC1D18P7 контактор Schneider Electric

Когда в шкафу управления нужно надежно включать и отключать трехфазный двигатель, чаще всего «сыпется» не силовая часть, а катушка и цепи управления: выбросы ЭДС самоиндукции, дребезг при частых пусках, перегрев при высокой температуре внутри щита. Контактор LC1D18P7 Schneider Electric мы обычно закладываем в проекты там, где важно совместить типовую схемотехнику пускателя с предсказуемой работой на реальных режимах - от вентиляции до насосных групп и конвейерных приводов.

Контактор LC1D18P7 Schneider Electric в цепях 24 В DC

В данном исполнении катушка управления рассчитана на 24 В DC, и это принципиально для современных систем автоматизации. Питание от ПЛК, модулей вывода и источников питания постоянного тока менее шумное, проще диагностируется и лучше ложится в концепцию «единая шина 24 В». Отдельно отмечаем встроенный ограничитель перенапряжения с диодом - он гасит обратный выброс при снятии питания с катушки и защищает транзисторные выходы ПЛК и твердотельные реле. На практике это снижает количество «странных» отказов, когда модуль дискретного выхода уходит в аварию из-за наводок.

Нюанс эксплуатации: диодный супрессор увеличивает время отпускания якоря по сравнению с AC-катушками или RC-цепочками. Для обычного пуска двигателя это не критично, а вот в схемах с очень жесткими временными окнами (например, часть механизмов с тормозом) мы это учитываем при настройке задержек.

Schneider Electric серия LC1D - логика ресурса, а не только паспорт

Серия LC1D ориентирована на промышленный режим: частые коммутации, разные категории применения и работа в условиях щитового «микроклимата». В реальности ресурс контактора определяется не цифрой в каталоге, а тем, насколько корректно выбран режим. Для AC-3 (типовой пуск асинхронного двигателя с коротким пусковым током и дальнейшей работой на номинале) контактная система работает в щадящем для дуги режиме. Для AC-4 (рывковое управление, частые толчки, реверсы через пару аппаратов, подхват на противо-ЭДС) дуговая нагрузка существенно выше - и закладывать нужно именно этот режим, если привод «дергают».

Важный инженерный момент: один и тот же контактор в AC-3 и AC-4 ведет себя как два разных аппарата по теплу и износу. Поэтому при подборе под позиционирование, частые «старт-стоп» на коротких циклах или «подергивание» конвейера мы ориентируемся на категорию применения, а не на условный ток на шильдике.

LC1D18P7 и коммутация двигателя: примеры из практики

Пример 1: насосная станция с пуском по уровню. Контактор LC1D18P7 ставим в связке с тепловым реле и контролем сухого хода. Там важна устойчивость к частым включениям, когда датчики уровня дают несколько команд подряд. Ограничитель перенапряжения на катушке помогает не ловить ложные срабатывания соседних дискретных входов в общей 24-вольтовой цепи.

Пример 2: вентиляционная установка в неотапливаемом помещении. Диапазон рабочих температур важен не «для галочки»: в холоде растет вязкость смазок и меняются механические зазоры, а в жаре внутри шкафа деградируют пластики и ускоряется старение изоляции. В итоге аппарат, который нормально живет при +25°C, может начать подклинивать при морозе или терять ресурс при +55°C. Здесь LC1D18P7 уместен именно как аппарат, рассчитанный на широкий температурный коридор.

Контактор LC1D18P7: монтаж, обслуживание, диагностика

По компоновке в шкафу этот контактор удобен тем, что его можно ставить как на DIN-рейку, так и на монтажную панель - полезно, когда на объекте «пляшет» конструктив щита или нужно жестко закрепить силовую группу. IP20 - это стандарт для аппаратов внутри шкафа, но мы всегда напоминаем: реальная защита обеспечивается оболочкой щита и корректной разводкой, чтобы исключить попадание стружки и обрезков проводника на силовые клеммы.

Винтовые зажимы дают предсказуемый контакт при правильной протяжке и маркировке. На сервисе чаще всего видим две причины нагрева: недотянутый винт и неправильная оконцовка многожильного провода. Если силовая линия выполнена гибким кабелем, используем НШВИ и контролируем момент затяжки - это банально, но именно так убираются «плавающие» аварии по перегреву.

Электромагнитная часть и стойкость к импульсам по IEC 60947

В щитах с длинными линиями управления, общими кабельными лотками и переключениями индуктивной нагрузки периодически прилетают импульсные перенапряжения. Стойкость по импульсному напряжению согласно IEC 60947 - это не абстракция, а запас по изоляции и зазорам, который дает аппарату шанс пережить «грязную» сеть и коммутационные выбросы без пробоя. В связке с нормальной системой заземления, разделением силовых и сигнальных трасс, а также корректными аппаратурами защиты это заметно повышает общую надежность шкафного решения.

• Подходит для типовых схем пуска и отключения трехфазных нагрузок с ориентацией на реальные категории AC-1/AC-3/AC-4.
• 24 В DC катушка с диодным подавлением выбросов - практичный вариант для ПЛК и транзисторных выходов.
• Удобен для сервисного обслуживания: понятная силовая часть, нормальная клеммная механика, предсказуемая диагностика по цепи управления.

Если нужен контактор под 24 В DC для двигателя и вы хотите, чтобы он нормально жил в шкафу при частых пусках и температурных перекосах, закладывайте LC1D18P7 Schneider Electric и согласуем его включение в вашу схему управления и защиту по нагрузке.
