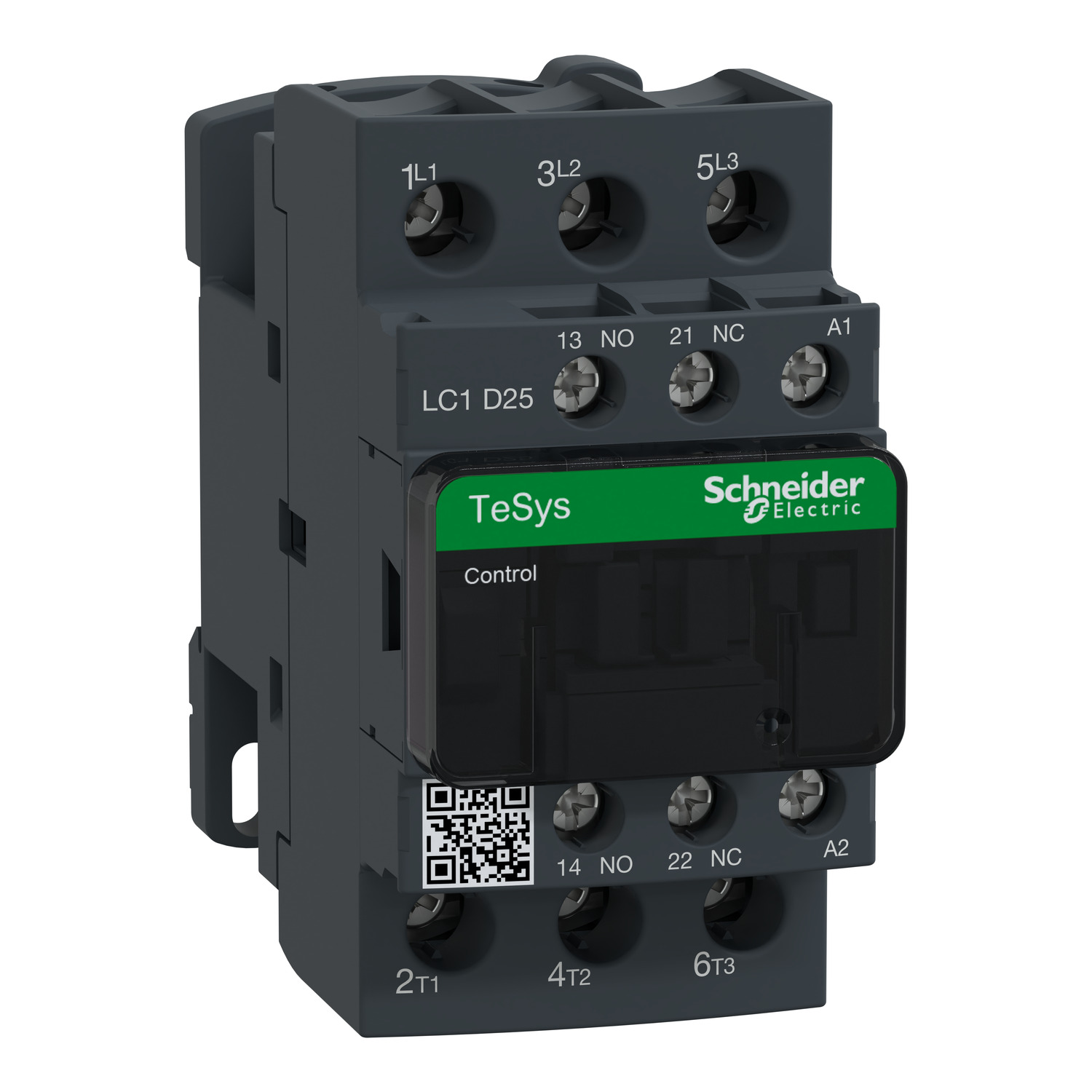

LC1D25B7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой задаче пуска асинхронного двигателя на насосной или вентиляционной установке проблема редко в «номинальном токе». На практике нас подводят импульсные перенапряжения от катушки, частые пуски по сигналам автоматики, грязная сеть и температурные перепады в шкафу. Контактор LC1D25B7 Schneider Electric мы обычно закладываем туда, где требуется предсказуемое включение/отключение нагрузки, стабильная работа цепи управления 220 В AC и понятный ресурс по циклам без сюрпризов при наладке.
Контактор LC1D25B7 Schneider Electric в реальных режимах AC-3 и AC-4
Главная ценность LC1D25B7 - в корректной работе на «двигательных» категориях. В AC-3 контактор нормально переносит регулярные пуски и остановы, когда размыкание происходит на рабочем токе двигателя. В AC-4 сценарий тяжелее: толчковый режим, реверсивные схемы, подхват, «поддушивание» частыми включениями - там контактная система испытывает повышенную дуговую нагрузку. Если на линии стоит, например, транспортер с частыми подхватами или дробилка с кратковременными включениями, важно, что у изделия заявлена электрическая стойкость в соответствующей категории - это напрямую влияет на межсервисный интервал и частоту регламентной протяжки/осмотра в шкафу.
Отдельно отмечаем наличие встроенного ограничителя перенапряжения с диодом. Для многих это «мелочь», но на объектах с ПЛК и дискретными выходами это экономит время: меньше паразитных наводок, ниже риск ложных срабатываний соседних входов, меньше «дребезга» по питанию 24 В цепей логики, если в шкафу общие трассы. В результате цепь управления ведет себя спокойнее, особенно при длинных проводах к кнопочным постам или промежуточным реле.
Серия Schneider Electric LC1D и удобство компоновки шкафа
Серия LC1D - это про нормальную повторяемость монтажа. Когда шкафов несколько десятков, ценится не только надежность, но и то, что аппараты одинаково садятся на DIN-рейку или на панель, имеют понятную геометрию и доступ к винтовым клеммам без «акробатики» отверткой. Габарит в 45 мм по ширине помогает держать плотную компоновку, а IP20 дает базовую защиту от случайного касания в закрытом шкафу - важно при обслуживании, когда дверца открыта, а питание на силовой части еще не снято по технологическим причинам.
Диапазон рабочих температур от отрицательных значений до +60 °C мы воспринимаем как практический запас: в неотапливаемых электрощитовых, на котельных и в контейнерных станциях перепады - норма. При этом нужно помнить, что частые срабатывания и плотная компоновка повышают внутренний нагрев, поэтому температурный запас - это не «красивая цифра», а снижение риска ускоренного старения изоляции и катушки.
LC1D25B7: цепь управления 220 В AC и устойчивость к помехам
Катушка на 220 В AC удобна там, где шкаф питается от стандартной сети и нет желания тянуть отдельный источник 24 В для силовой коммутации. Мы часто видим это на модернизациях: старые схемы управления на 220 В остаются, а логику добавляют через промежуточные реле или выходные модули. В таком случае важно, что контактор корректно отрабатывает команду при «просадках» и сетевых наводках, а встроенный ограничитель перенапряжения снижает амплитуду выбросов при отключении катушки. Это особенно заметно, когда рядом стоят частотники или мягкие пускатели и общие кабельные каналы забиты силовыми и сигнальными линиями.
Номинальное импульсное напряжение 6 кВ по IEC 60947 - это про стойкость изоляции к коротким перенапряжениям. На объектах с длинными питающими линиями и коммутацией индуктивных нагрузок такие импульсы возникают регулярно. Запас по импульсу уменьшает вероятность пробоя и «плавающих» отказов, которые труднее всего диагностировать.
Что важно учесть при применении контактора LC1D25B7
Для частых пусков ориентируемся не только на тепловой режим двигателя, но и на допустимую частоту коммутаций самого контактора. В задачах с цикличной автоматикой (дренаж, компрессор по давлению, заслонки) это критично.
В схемах с ПЛК и чувствительными входами предпочитаем аккуратную разводку: катушку вести отдельно от аналоговых цепей, а «землю» и нейтраль не смешивать в случайных точках. Диодный ограничитель помогает, но дисциплину монтажа не заменяет.
Если планируется AC-4 (подхват, толчковый режим), заранее закладываем обслуживание: контроль состояния контактов и проверку затяжки винтовых клемм по регламенту, особенно при вибрациях.
Контактор LC1D25B7 Schneider Electric - рабочий инструмент для пуска двигателей и силовой коммутации, когда нужен понятный ресурс, стабильная катушка управления и аккуратная электромагнитная совместимость с автоматикой.
Сообщите нам вашу нагрузку (тип двигателя, режим AC-3/AC-4, частоту пусков и температуру в шкафу) - подберем корректную схему включения и совместимые аппараты защиты под LC1D25B7.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.55 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток25 А при 440 В AC-3
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления220 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
