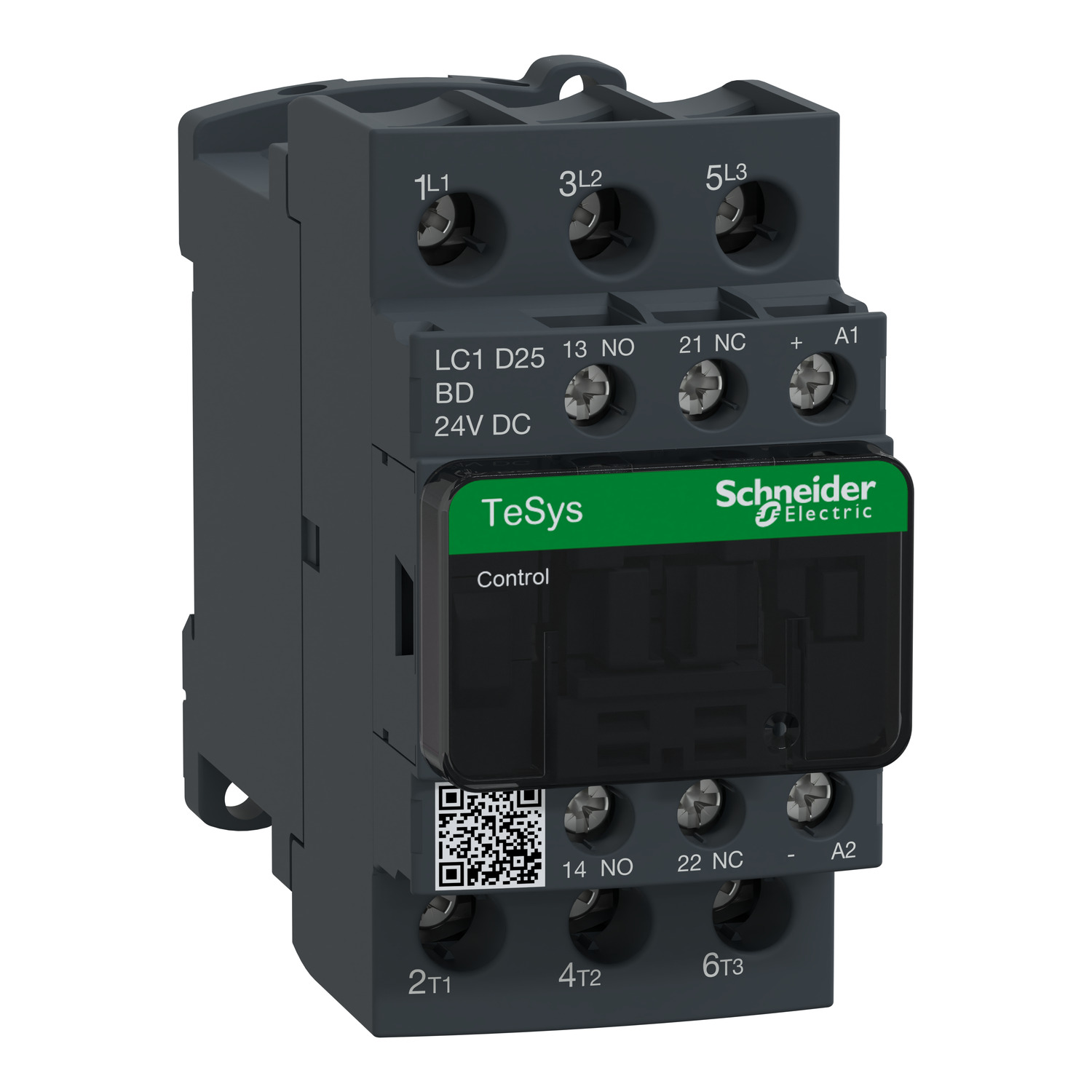

Контактор Schneider Electric LC1D25BD в реальном шкафу управления
Типовой сценарий: в ПЛК выходы 24 В DC, нужно надежно коммутировать трехфазный двигатель с частыми пусками, при этом не ловить наводки по цепям управления и не менять аппарат каждые полгода из-за «подгоревших» контактов. Контактор LC1D25BD из серии LC1D как раз про такие задачи - это не реверсивный пускатель, а нормальная рабочая лошадка для коммутации нагрузки по категориям AC-1/AC-3 и режимам с повышенной динамикой AC-4.
Мы ставим этот аппарат в шкафах насосных, конвейерных линий, небольших компрессорных, где важны повторяемость срабатывания и устойчивость к помехам. Отдельно ценим, что катушка на 24 В DC уже с встроенным ограничителем перенапряжения на диоде: при отключении катушки нет «хлесткого» выброса, который любит срывать входы дискретных модулей, сбивать датчики или «подсаживать» питание на длинных жгутах.
Катушка 24 В DC с диодом и помехоустойчивость LC1D25BD
В цепях управления 24 В DC чаще всего страдают не силовые контакты, а электроника рядом: входы ПЛК, модульные реле, интерфейсные преобразователи. Диодный супрессор в LC1D25BD работает просто - при размыкании катушки энергия поля уходит в контур разряда, а не в виде перенапряжения в проводку. Практический эффект: меньше ложных срабатываний, чище осциллограмма на шине 24 В, проще пройти внутренние требования по ЭМС без «костылей» в виде внешних диодов на клеммах.
Нюанс, который учитываем при проектировании: диод на катушке замедляет отпускание. Для большинства пусковых схем это не критично, но если у вас быстрые взаимные блокировки или «антидребезг» по времени на уровне миллисекунд, лучше проверять логику и времена в реальной сборке.
Schneider Electric LC1D25BD и выбор категории применения AC-3/AC-4
Ошибка, которую регулярно видим на объектах: выбирают контактор «по току на шильдике» и игнорируют категорию применения. Для двигателя в нормальном пусковом режиме корректнее ориентироваться на AC-3, где аппарат рассчитан на отключение тока в работающем моторе и на типовые пусковые перегрузки. Для режимов с частыми толчками, подхватами, позиционированием и «подпиранием» механики (джоггинг, противовключение, частые кратковременные включения) важна AC-4 - тут нагрузка жестче, коммутационные процессы тяжелее, и запас по коммутационной стойкости становится решающим.
LC1D25BD закрывает обе истории: можно использовать в стандартных пусках вентиляторов/насосов, а также там, где механика просит частую коммутацию. Если привод с ПЧ, контактор чаще выполняет роль вводного/аварийного отключения - и тогда дополнительно важны стабильные контактные сопротивления и отсутствие «сюрпризов» при редких, но ответственных отключениях.
Ресурс и частота коммутаций контактора LC1D25BD
Когда в техзадании появляются «частые старты», мы всегда смотрим на два параметра: электрическую стойкость на рабочем токе и допустимую частоту срабатываний при повышенной температуре внутри шкафа. В плотной компоновке летом легко увидеть +50…+60°C в зоне аппаратов, особенно рядом с приводами и БП. Если контактор держит высокий темп коммутации именно при верхней температуре, это снижает риск зависаний якоря, ухудшения возврата и перегрева катушки.
В эксплуатации это выражается просто: при циклическом управлении (например, дозирование, поочередная работа насосов, частые короткие включения исполнительных механизмов) аппарат не «сыпется» по механике и не уходит в нестабильный контакт. Для сервисников это минус один пункт в списке регулярных отказов.
Монтаж и обслуживание Schneider Electric серии LC1D
С точки зрения сборки шкафов LC1D25BD удобен тем, что нормально встает как на DIN-рейку, так и на панель - выбираем по компоновке и вибронагруженности. Винтовые зажимы предсказуемы: при правильной обжимке наконечников и протяжке моментом не получаем «плавающих» нагревов на клеммах, которые обычно проявляются уже после ввода в эксплуатацию под реальной нагрузкой.
Степень защиты IP20 честно говорит о назначении: это аппарат для установки внутри оболочки. На открытых щитах без дверцы или в пыльных помещениях без нормального корпуса контактор быстро набирает загрязнение, растет ток утечки и ухудшается теплоотвод. Мы закладываем нормальную вентиляцию шкафа и дистанции, особенно если рядом стоят автоматы и тепловые реле.
Где LC1D25BD работает лучше всего
- Пуск и отключение трехфазных асинхронных двигателей в насосных и вентиляционных установках с управлением от ПЛК 24 В DC.
- Конвейерные участки и механизмы с частыми командами «старт-стоп», где важна повторяемость и стойкость к коммутационным нагрузкам.
- Силовые цепи в шкафах АСУ ТП как вводной контактор перед ПЧ или как элемент межблокировок, где критична помехоустойчивость цепи управления.
Если подбираете контактор под конкретный двигатель и режим (AC-3 или AC-4), пришлите нам мощность, напряжение, тип пуска и предполагаемую цикличность - проверим по практике и предложим корректную схему включения LC1D25BD.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.55 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток25 А при 440 В AC-3
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
