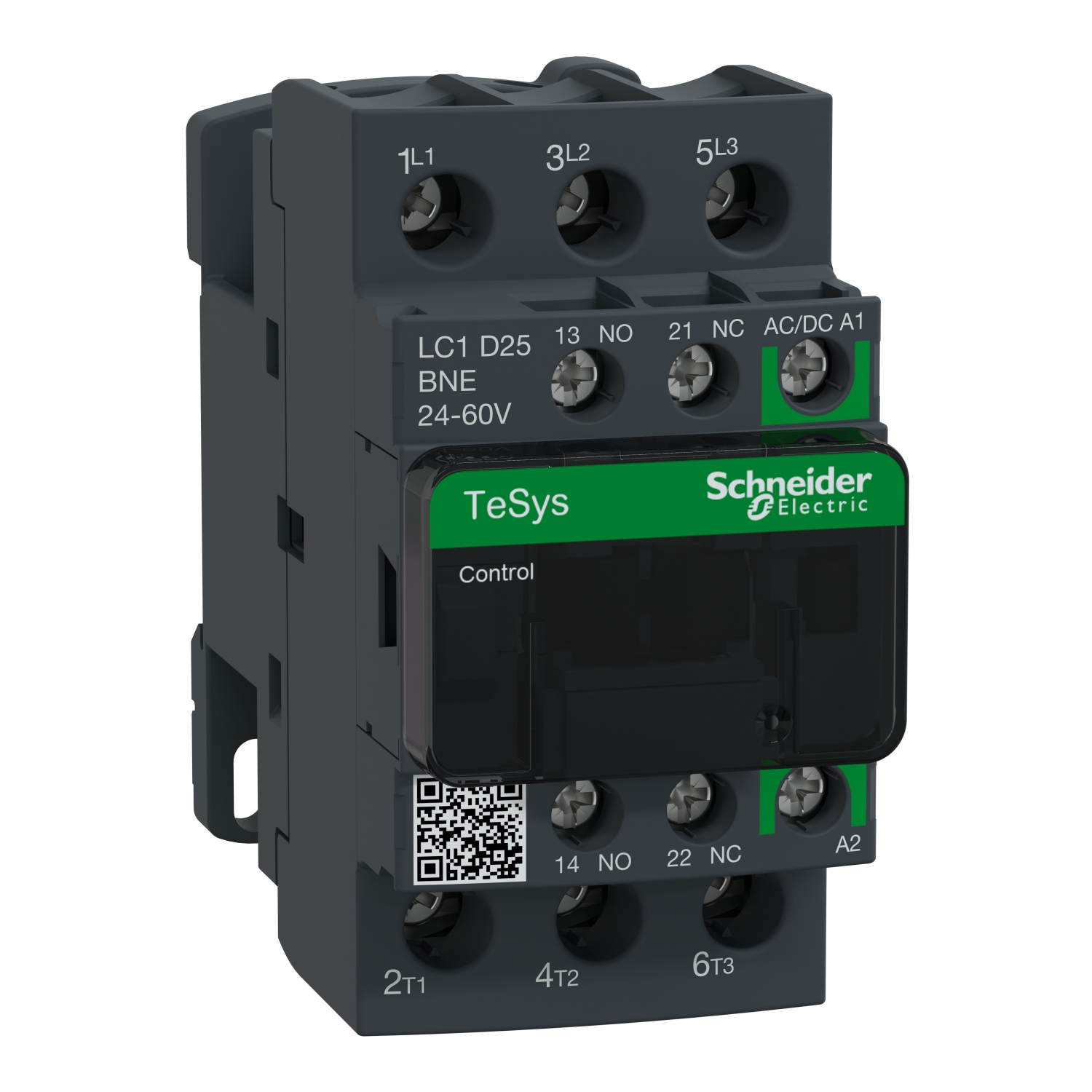

LC1D25BNE контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления чаще всего «сыпется» не силовая часть, а цепь управления: длинные линии от ПЛК, частые пуски, наводки от частотников и выбросы при отключении катушки. Контактор LC1D25BNE в этом смысле удобен тем, что рассчитан именно на 24 В DC и уже имеет встроенный ограничитель перенапряжения с диодом. На практике это означает меньше ложных перезапусков, меньше помех в дискретных входах и меньше шансов «поймать» ошибку по питанию контроллера при массовом отключении нагрузок.
Schneider Electric LC1D25BNE и работа с двигателями в AC-3 и AC-4
Мы ставим контакторы серии LC1D там, где нагрузка не ограничивается «включил-выключил». Для двигателя с нормальным пуском и выходом на режим важна категория AC-3: контактор коммутирует ток пуска и дальше держит рабочий ток. Для режимов с частыми торможениями противовключением, толчковыми пусками, позиционированием и «дребезгом» команд уже критична AC-4 - здесь требования к дугогашению и контактной системе заметно жёстче. У LC1D25BNE категории применения перекрывают оба сценария, поэтому его можно использовать и в типовой насосной, и в механизмах с повышенной динамикой (например, подача заготовки, шиберные заслонки, транспортёры с частыми стопами).
Мини-пример из эксплуатации: при модернизации участка, где оператор часто «подпинывает» конвейер короткими включениями, контактная группа на недорогих пускателях деградирует очень быстро. Переход на LC1D-серию обычно даёт предсказуемый ресурс и меньше внеплановых остановов - именно из-за более устойчивой работы в тяжёлых режимах коммутации.
Контактор LC1D25BNE: частые срабатывания и ресурс в условиях цеха
В автоматике важен не только номинал, но и то, как аппарат переживает реальный цикл: нагрев, вибрации, пыль, разъезды персонала с «ручными» командами. У LC1D25BNE высокая допускаемая частота срабатываний при повышенной температуре, а ресурс по механике и по электрической коммутации рассчитан на длительную работу. Это заметно в системах, где контактор работает как исполнительный элемент по сигналам от ПЛК: дозаторы, компрессорные, управление группами нагревателей, шкафы вентиляции с частым переключением ступеней.
Отдельно отметим температурный диапазон от отрицательных значений до +60 °C: для уличных шкафов, неотапливаемых насосных и складских зон это не «галочка», а снижение риска отказов катушки и залипания при холодном пуске. В таких местах мы всегда смотрим на тепловой режим и частоту переключений - и уже от этого выбираем контактор, а не только «по току».
LC1D25BNE Schneider Electric в цепях управления 24 В DC
Катушка 24 В DC удобна для современной схемотехники: её напрямую коммутируют транзисторные выходы ПЛК, интерфейсные реле, модули распределённого ввода-вывода. Но DC-катушка требует аккуратной работы с ЭДС самоиндукции. Встроенный диодный ограничитель перенапряжения в LC1D25BNE упрощает проектирование - не нужно отдельно ставить диод/варистор на клеммах катушки и контролировать полярность «на коленке» в поле.
Практический нюанс: диод гасит выброс эффективно, но увеличивает время отпускания. Если у вас схема с быстрым реверсом, аппаратной блокировкой или жёсткими таймингами (например, в упаковочном оборудовании), это нужно учитывать в логике и подборе межконтакторных блокировок. В типовых пусках насосов/вентиляторов, наоборот, более «мягкое» отпускание обычно только в плюс - меньше помех и ударных токов по цепям управления.
Монтаж и компоновка: серия LC1D и удобство обслуживания
По компоновке шкафов LC1D25BNE удобен тем, что не требует экзотики: установка на DIN-рейку или на панель, винтовые зажимы под нормальный сервисный инструмент. Габарит по ширине типовой для класса, поэтому он предсказуемо встаёт в линейки модульных пускателей, рядом с автоматом защиты двигателя, клеммниками, интерфейсными модулями. IP20 подразумевает монтаж внутри оболочки - то есть контактор рассчитан на работу в составе шкафа, а не «в поле» без защиты.
По электромагнитной совместимости и стойкости к импульсным воздействиям важен уровень испытательного импульса по IEC 60947: для объектов с длинными кабельными трассами, коммутацией индуктивных нагрузок и грозовыми наводками это добавляет устойчивости, особенно в связке с корректным заземлением, вводным УЗИП и правильной разводкой силовых и сигнальных жгутов.
- Используем LC1D25BNE в необратимых пускателях для трёхфазных двигателей, групп ТЭНов, ступенчатых нагрузок вентиляции.
- Рекомендуем закладывать запас по режиму коммутации: если есть «толчковые» пуски или частое торможение - ориентируемся на AC-4, а не на паспортный «средний» режим.
- В проектах с ПЛК обращаем внимание на влияние диодного подавления на время отпускания и корректно строим межблокировки.
Если нужен контактор под 24 В DC с предсказуемой работой в промышленной коммутации, берём LC1D25BNE Schneider Electric и закладываем его в схему с понятным тепловым и сервисным режимом - пришлите условия нагрузки и частоту включений, подберём исполнение и проверим по категориям применения.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.55 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток25 А при 440 В AC-3
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
