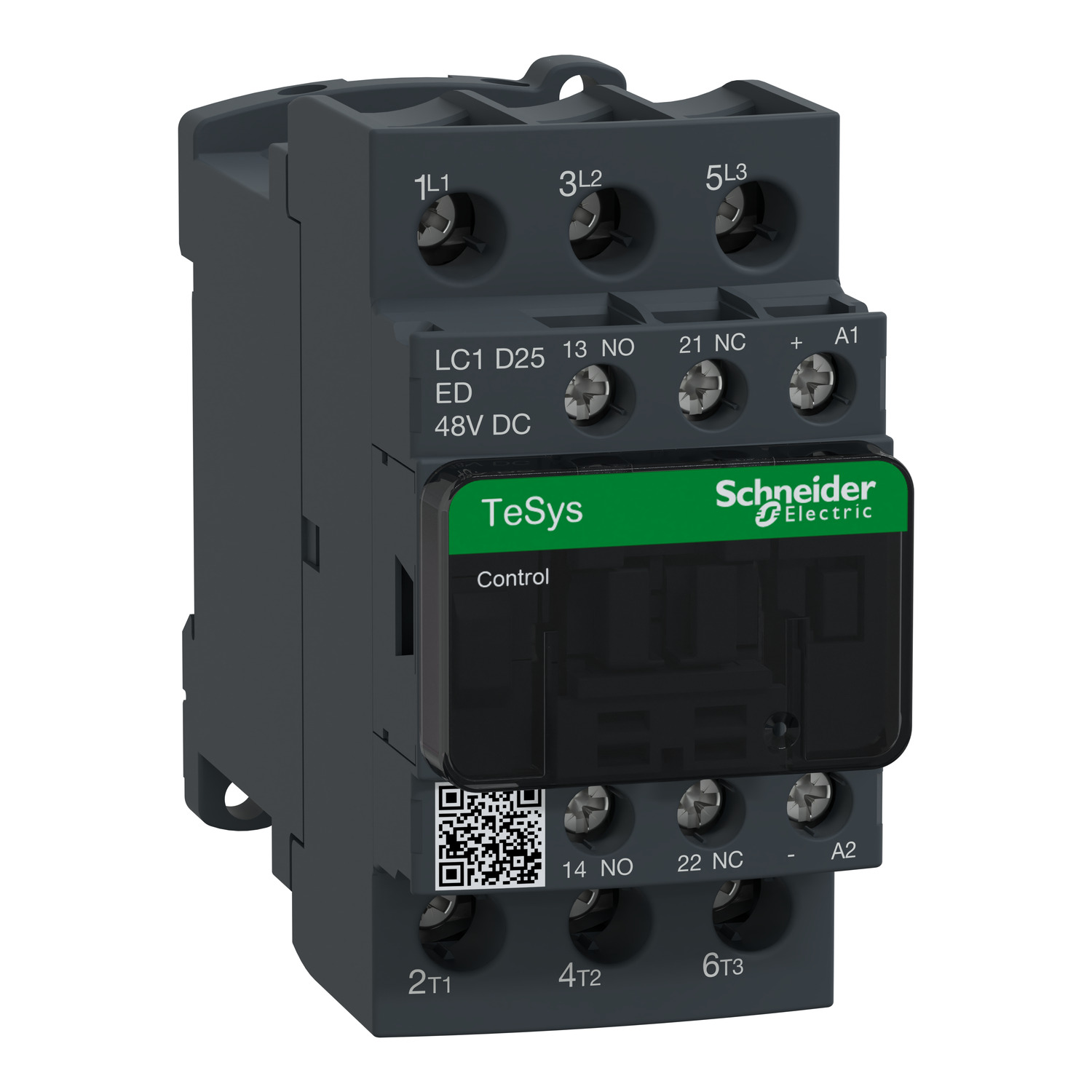

LC1D25ED контактор Schneider Electric

Контактор LC1D25ED Schneider Electric в типовой схеме пуска двигателя

В реальной автоматизации контактор чаще всего живет в шкафу, где рядом ПЧ, блок питания 24 VDC, PLC и куча «шумных» нагрузок. Мы ставим LC1D25ED Schneider Electric туда, где нужно уверенно коммутировать трехфазный двигатель или группу нагревателей, не ловя ложные срабатывания и не убивая выходы контроллера помехами. Типовой сценарий - пуск/останов насоса или вентилятора по сигналу дискретного выхода 24 VDC, с межблокировками по аварии и тепловому реле.

Ключевой момент в эксплуатации - это не «срабатывает/не срабатывает», а как он ведет себя на переходных процессах: бросок тока при пуске, дребезг контактов при низком напряжении управления, выбросы ЭДС самоиндукции катушки в цепь управления. В LC1D25ED эти вещи закрыты конструктивно и в итоге экономят время на доводке шкафа.

Schneider Electric LC1D25ED: почему встроенный диод важен для 24 VDC

Катушка управления на 24 VDC удобна для современной логики, но у нее есть обратная сторона: при отключении катушки формируется импульс перенапряжения, который легко пробивает транзисторные выходы ПЛК или «подвешивает» входы соседних модулей по наводкам. Здесь встроен ограничитель перенапряжения с диодом - по факту это штатная «развязка» от выбросов, без внешних супрессоров и без лишних клемм.

Практический пример: когда у заказчика на одном шкафу одновременно работают контакторы, клапаны и реле, мы часто видим хаотичные срабатывания на длинных линиях 24 VDC при отключении индуктивностей. Встроенный диод снижает уровень помех в общей шине, и система ведет себя предсказуемо - меньше ложных аварий, меньше времени на поиск «плавающих» неисправностей осциллографом.

LC1D25ED и режимы AC-3/AC-4: выбор под реальную механику

Один и тот же двигатель можно эксплуатировать по-разному: где-то он запускается пару раз в смену, а где-то идет частое позиционирование, подхват, реверс через отдельную схему, подтормаживание. Поэтому важна категория применения. Для типовых асинхронников с пуском и отключением на ходу используют AC-3, а для тяжелых режимов с частыми включениями/толчками - AC-4.

Смысл для эксплуатации простой: в AC-4 контактам приходится коммутировать более жесткие токи, выше дуговая нагрузка и быстрее «съедается» ресурс. Мы это учитываем на этапе подбора: если механизм - шибер, тельфер, подающий стол с частыми старт-стоп, лучше заложить запас и проверить тепловой режим шкафа. Если же задача - насосная группа или вентиляция, контактор работает спокойно и долго, главное - правильная защита по току и нормальная вентиляция внутри шкафа.

Серия Schneider Electric LC1D: ресурс, частые циклы и температура

В промышленности реальную надежность определяют два фактора: ресурс по механике/электрике и допустимая частота коммутаций в конкретной температуре. В шкафах, стоящих в цеху без кондиционирования, летом легко получаем +50…+60°C внутри оболочки. В таких условиях важна не «паспортная» цифра, а способность аппарата стабильно отрабатывать частые циклы без залипания и без ускоренного старения изоляции.

Для линий с тактованием (например, транспортные секции, дозаторы, упаковка) мы всегда смотрим на допустимое количество включений в час и считаем тепловой баланс: нагрев от тока главной цепи плюс нагрев катушки, плюс влияние соседних устройств. LC1D25ED рассчитан на работу в широком температурном диапазоне, поэтому меньше сюрпризов при сезонных изменениях, особенно в неотапливаемых помещениях и на открытых технологических площадках.

Коммутация, изоляция и монтаж LC1D25ED в шкафу управления

С точки зрения проектировщика важно, чтобы контактор нормально «сел» в компоновку и не создавал проблем на монтаже и обслуживании. Здесь монтаж стандартный - на DIN-рейку или на панель, винтовые зажимы предсказуемы для сервисной работы: протяжка, контроль момента, быстрый ремонт без специнструмента. IP20 - это классика для аппаратов внутри шкафа, поэтому дальше все зависит от оболочки и грамотной организации токоведущих частей.

Отдельно отмечаем импульсную прочность изоляции по IEC 60947. В реальности это про устойчивость к коммутационным броскам и наведенным импульсам, которые прилетают по сети при отключении мощных нагрузок, при работе сварки или при грозовых явлениях на длинных вводах. Чем выше запас по импульсному напряжению, тем меньше вероятность пробоя и деградации изоляции на горизонте нескольких лет.

Где LC1D25ED работает лучше всего: прикладные примеры

• Насосные станции и вентиляция - стабильный пуск асинхронных двигателей, межблокировки по датчикам давления/расхода, работа от PLC 24 VDC без «добивания» выхода помехами.

• Нагревательные группы - коммутация нагрузок с понятным профилем, где важно аккуратно разводить силовую и управляющую часть и держать клеммные соединения под контролем.

• Транспортные механизмы - частые команды пуск/стоп, где критичны ресурс и тепловой режим, а также предсказуемое поведение при повышенной температуре в шкафу.

Если нужен контактор под 24 VDC с нормальной помехоустойчивостью в цепи управления и понятным поведением в промышленной эксплуатации, закладывайте LC1D25ED Schneider Electric в проект - подготовим поставку и при необходимости сверим применение по режиму коммутации и компоновке шкафа.
