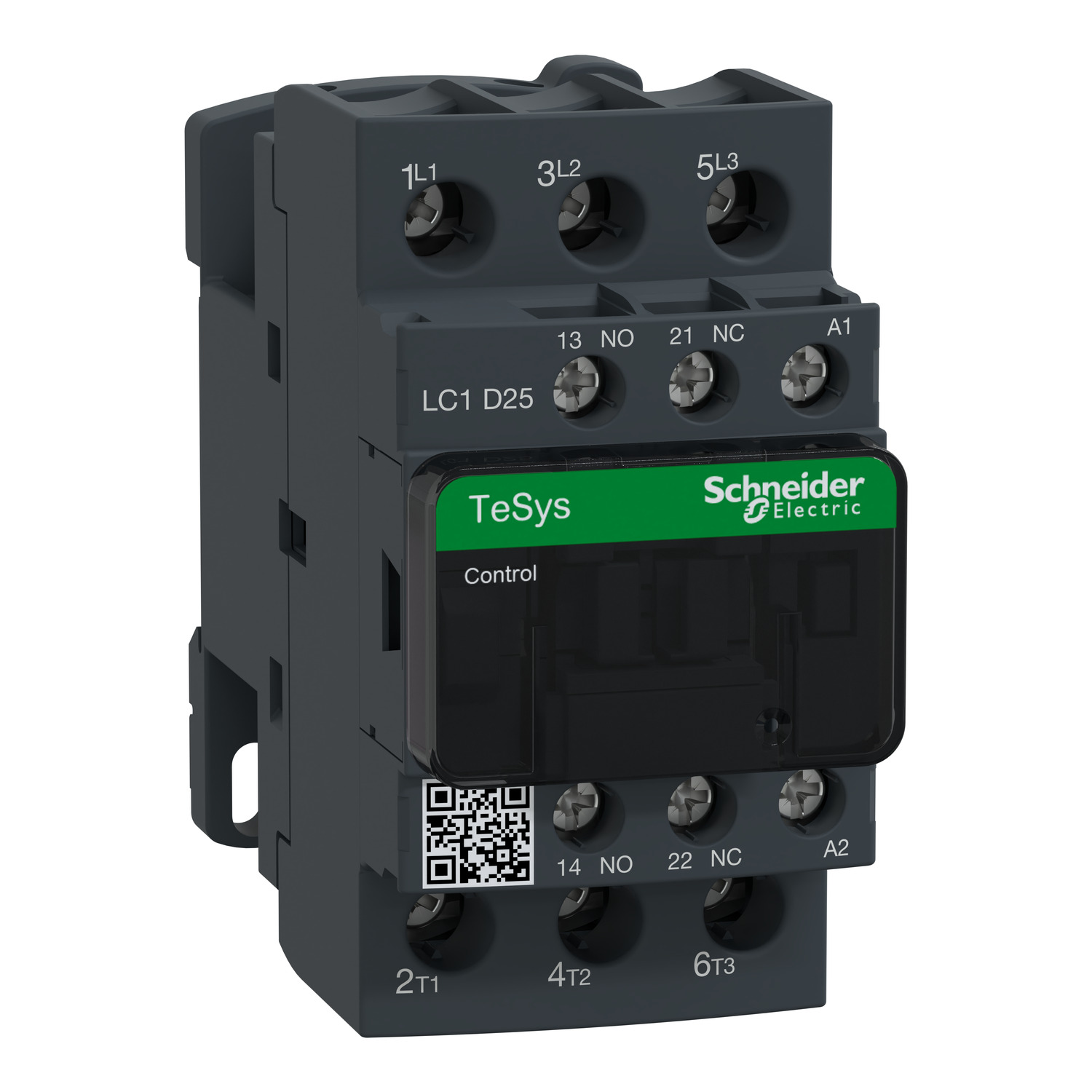

LC1D25P7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления насосной группой или конвейерной линией чаще всего «сыпется» не силовая часть, а мелочи: наводки от катушки, дребезг контактов при частых пусках, деградация клемм после пары регламентов. Контактор LC1D25P7 мы обычно ставим там, где нужна предсказуемая коммутация двигателя и нормальная совместимость с PLC на 24 V DC без лишних внешних модулей подавления.
Schneider Electric LC1D25P7 и катушка 24 V DC с диодом
Катушка управления на 24 V DC - стандарт для современной автоматизации: питание от источников SELV/PELV, прямое управление с транзисторных выходов ПЛК, удобная диагностика по потреблению. В LC1D25P7 встроен ограничитель перенапряжения с диодом. На практике это означает два эффекта: меньше выбросов в цепи управления и меньше ложных срабатываний/перезагрузок контроллера при отключении катушки.
Важно учитывать полярность при DC-управлении: диод режет обратное напряжение, но требует корректного подключения клемм A1/A2. В шкафах с «плавающей» землей мы дополнительно проверяем схему питания дискретных выходов, чтобы не получить неожиданные обратные токи через общие шины.
LC1D25P7 в режимах AC-3 и AC-4 - почему это критично
Многие выбирают контактор «по току», забывая про категорию применения. Для двигателя в нормальном пуске подходит AC-3: разгон и работа под нагрузкой. Для реверса, противовключения, частых торможений - уже AC-4, где дуга и тепловая нагрузка на контакты существенно выше. У LC1D25P7 заявлены режимы AC-3/AC-4/AC-1, и это удобно, когда один и тот же типоразмер нужно использовать и для вентустановок, и для приводов с тяжелым циклом.
Мини-пример: на участке фасовки конвейер работает с частыми стопами по датчикам. При AC-4 контактор «живёт» заметно меньше, если взять устройство без запаса по режиму. Здесь LC1D25P7 позволяет аккуратно уложиться в ресурс при правильной настройке времени между переключениями и тепловой защиты двигателя.
Контактор LC1D25P7 серии LC1D - ресурс в реальной эксплуатации
В проектах нас интересуют два ресурса: механический (сколько раз механизм отработает без электрической нагрузки) и электрический (сколько циклов выдержат контакты при заданном токе и категории). В серии LC1D это обычно означает, что контактор не «расклеится» от частых команд даже в горячем шкафу, а износ контактов будет прогнозируемым при нормальном подборе по нагрузке.
Отдельно отметим допустимую частоту срабатываний при повышенной температуре. В реальности +60°C внутри шкафа - не редкость, если вентиляция слабая, а рядом стоят ПЧ и источники питания. Когда контактор рассчитан на интенсивные циклы в таких условиях, мы меньше зависим от «плясок» температуры и не ловим отказы в сезонной жаре.
Schneider Electric LC1D25P7 в компоновке щита: монтаж, клеммы, габарит
По компоновке LC1D25P7 удобен тем, что ставится как на DIN-рейку, так и на монтажную панель - это экономит время при унификации шкафов под разные серии. Винтовые зажимы хорошо переносят сервис: при плановых протяжках и замене кабеля не требуется специнструмент, а контактное соединение получается стабильным при правильном моменте затяжки.
Степень защиты IP20 подразумевает стандартную «шкафную» установку: устройство не рассчитано на открытый монтаж в пыльной зоне без оболочки. Мы обычно закладываем расстояния для отвода тепла и доступ к клеммам так, чтобы электромонтажник мог работать с отверткой без риска задеть соседние аппараты.
Импульсная прочность 6 кВ по IEC 60947 и помехоустойчивость
В реальных сетях 0,4 кВ хватает импульсных перенапряжений: коммутация индуктивных нагрузок, грозовые наводки, ошибки в заземлении. Номинальное импульсное напряжение 6 кВ по IEC 60947 - это не «красивое число», а показатель стойкости изоляции к кратковременным пикам. В связке с корректной защитой (автомат, УЗИП по месту, нормальная PE-шина) это снижает вероятность пробоя и деградации изоляции на длинных трассах к двигателю.
Если нужен надежный необратимый пускатель под 24 V DC и понятное поведение в AC-3/AC-4, закладывайте Schneider Electric LC1D25P7 в проект и согласуйте с нами схему включения катушки и защиту двигателя - подберем решение без сюрпризов на пусконаладке.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.55 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток25 А при 400 В AC-3
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
