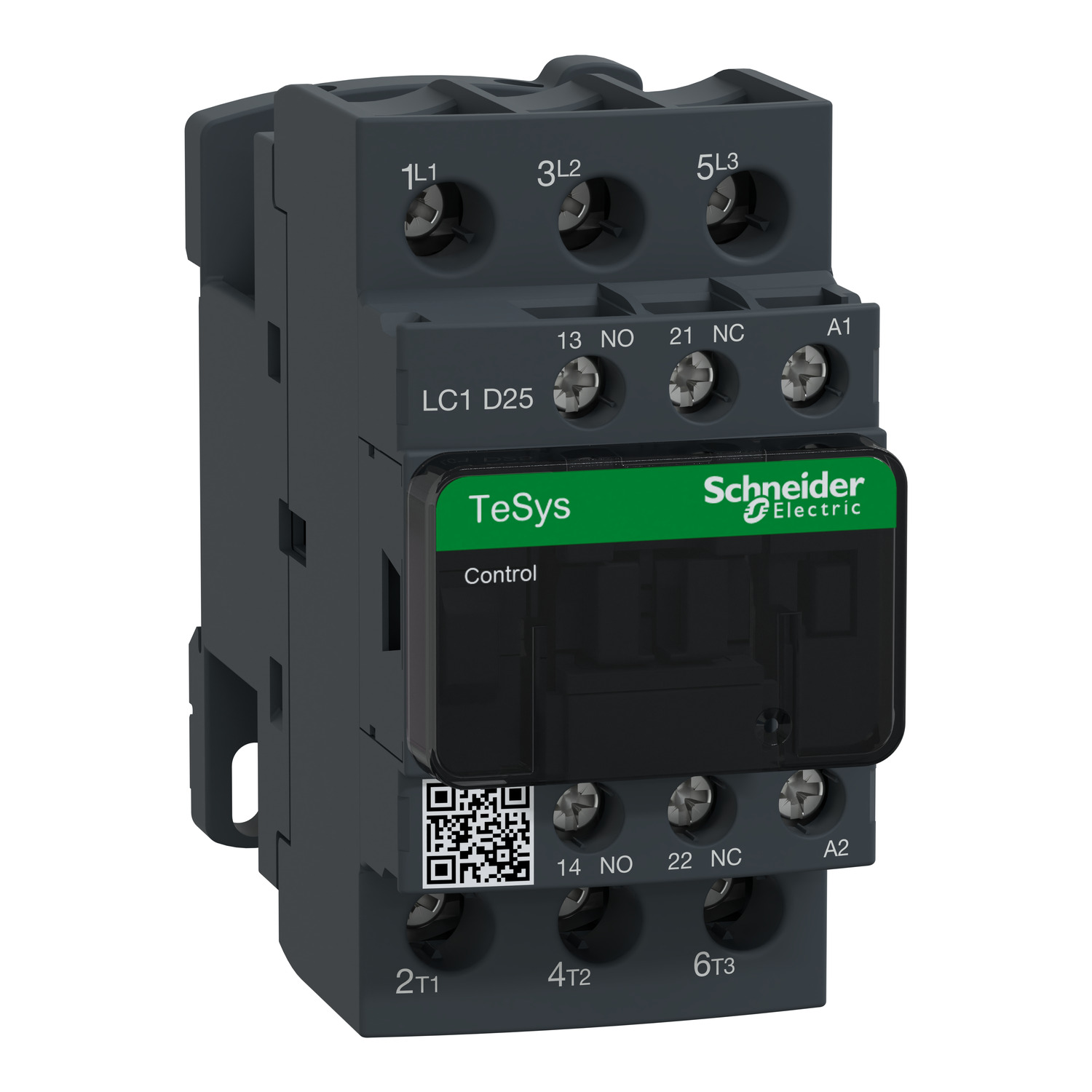

LC1D25V7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления насосом или конвейером проблема обычно не в силовой части, а в «мелочах»: выбросы от катушки, дребезг при частых пусках, перегрев клемм, нестабильность в холодном цехе. Контактор Schneider Electric LC1D25V7 мы выбираем именно под такие условия - когда нужно предсказуемое включение двигателя, нормальная работа от 24 В DC и минимальные сюрпризы при обслуживании.
Schneider Electric LC1D25V7 в схемах с ПЛК и 24 В DC
Катушка управления на 24 В DC - это практичный вариант для шкафов с ПЛК, удаленными модулями ввода-вывода и распределением питания по шинам 24 В. В реальной эксплуатации важен не только факт «24 В», а устойчивость к наводкам и корректная работа при просадках на длинных линиях. В LC1D25V7 встроен ограничитель перенапряжения с диодом, поэтому при отключении катушки мы не получаем высоковольтный выброс, который часто «подвешивает» дискретные выходы или ускоряет деградацию транзисторных модулей.
Мини-пример: когда катушка без подавления стоит на выходе ПЛК, при частых отключениях на общей 0V-шине появляется импульсный мусор, и рядом начинают «ложно» дергаться датчики. Диод в катушке гасит энергию и разгружает цепь управления - это напрямую влияет на стабильность автоматики, а не на «красоту схемы».
Контактор LC1D25V7 и режимы AC-3/AC-4/AC-1 в живых нагрузках
Мы обращаем внимание на то, что LC1D25V7 рассчитан на разные категории применения: AC-1, AC-3 и AC-4. Это не формальность из стандарта IEC 60947, а подсказка, как контактор поведет себя на конкретной нагрузке. Для двигателей с нормальным пуском (AC-3) он уверенно работает в приводах вентиляторов, насосов, транспортеров. Если же у вас реверс, противовключение, частые «подхваты» на инерционных механизмах (AC-4), требования к дугогашению и контактной системе становятся жестче - и это надо закладывать на этапе подбора, а не после подгорания контактов.
Отдельно отметим, что контактор - необратимый пускатель: для реверса применяют пару аппаратов с механической/электрической блокировкой. LC1D25V7 хорошо вписывается в такие сборки благодаря габариту и понятной компоновке клемм.
Серия LC1D и ресурс LC1D25V7 при частых срабатываниях
В проектах, где пусков много (компрессорные, сортировочные линии, дозаторы), важно смотреть не только на ток, но и на ресурс. У LC1D25V7 высокая механическая износостойкость - это про качество механики, возвратных пружин, направляющих и стабильность при вибрации. Электрическая износостойкость привязана к реальному току и категории - то есть к тому, сколько дуги контакты «переварят» без критического роста переходного сопротивления.
Практический момент: если процесс требует частых включений на нагретом оборудовании, стоит учитывать допустимую частоту срабатываний при повышенной температуре. Для шкафов в неохлаждаемом помещении летом это часто решающий фактор: контактор может быть подобран «по току», но начнет ускоренно стареть из-за термики и частых коммутаций.
Монтаж и обслуживание Schneider Electric LC1D25V7 в шкафу управления
В реальной сборке ценится не рекламная «удобность», а предсказуемый монтаж. LC1D25V7 ставится на DIN-рейку или на монтажную панель - это дает гибкость: в компактных шкафах уходим на DIN, в силовых секциях с тяжелой кабельной обвязкой логичнее крепить на панель. Винтовые зажимы - понятное решение для силовых цепей: при правильной оконцевке (НШВИ/наконечники, контроль момента) получаем стабильный контакт и меньше проблем с нагревом клемм.
Степень защиты IP20 означает, что аппарат рассчитан на установку внутри шкафа. Это нормально для промышленной автоматики: защиту от пыли и случайных касаний обеспечивает оболочка щита и грамотная компоновка (перегородки, кабель-каналы, соблюдение расстояний).
LC1D25V7 и стойкость к помехам по импульсному напряжению
Для сетей с коммутационными перенапряжениями важна стойкость по импульсу. Номинальное импульсное напряжение 6 кВ по IEC 60947 - это запас по изоляции и зазорам, который помогает переживать броски при переключении индуктивных нагрузок, работе рядом с частотниками, контакторами больших мощностей и длинными кабелями. В эксплуатации это выражается в меньшем количестве «странных» пробоев и в более спокойной диагностике: если возникают проблемы, мы ищем их в реальной причине (кабели, заземление, наводки), а не в слабой изоляции аппарата.
Если нужен контактор под управление от 24 В DC с подавлением выбросов, нормальным ресурсом и понятным монтажом в шкаф - закладывайте Schneider Electric LC1D25V7 в спецификацию и согласуйте с нами схему включения и условия коммутации нагрузки.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.55 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток25 А при 400 В AC-3
- Номинальная мощность при 400 В AC-311 кВт кВт
- Номинальная мощность при 400 В AC-46.6 кВт кВт
- Номинальное напряжение цепи управления24 В DC
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.8 млн. циклов при 25 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
