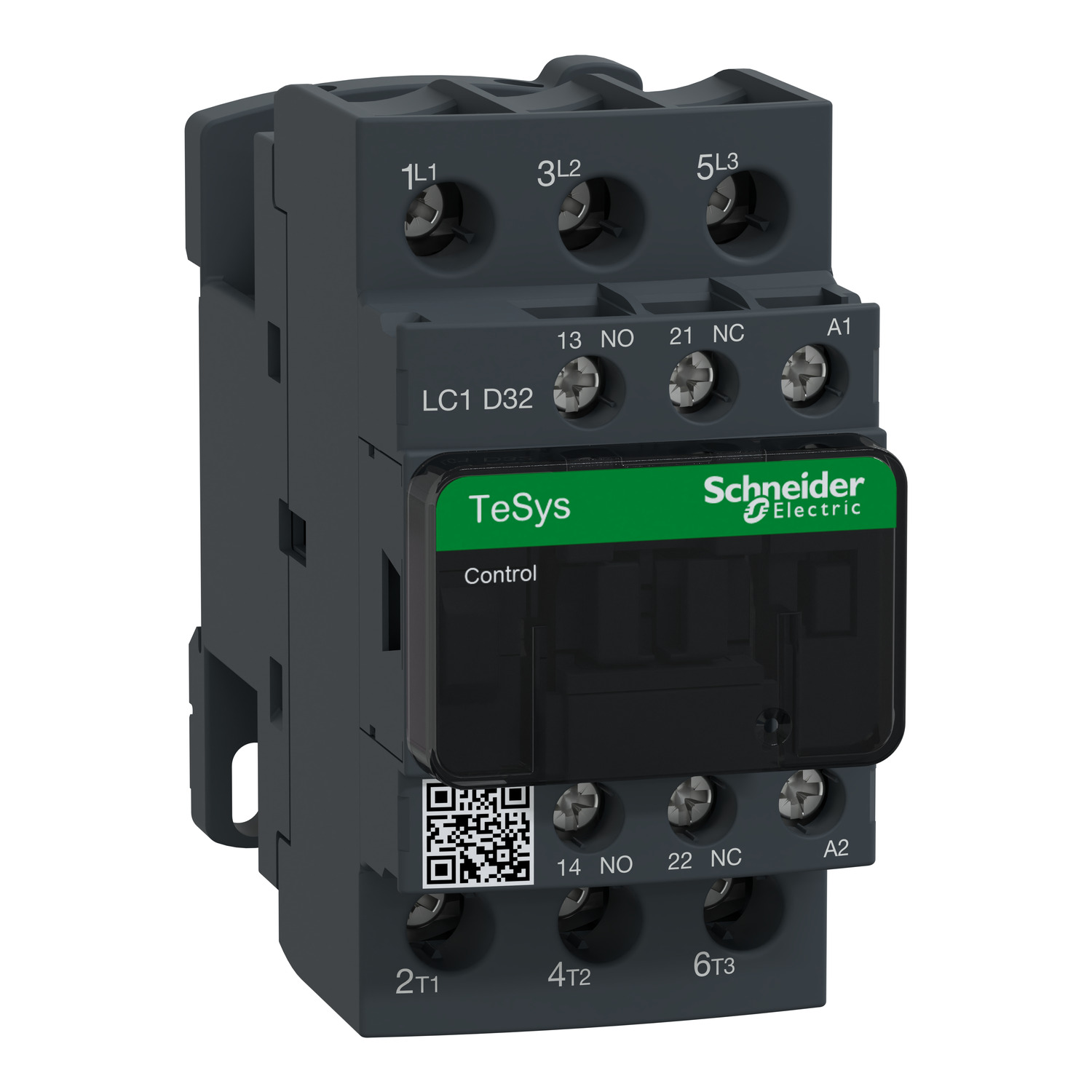

LC1D32E7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой шкаф автоматики к нам часто приходят две задачи: надежно коммутировать трехфазный двигатель и при этом не ловить наводки по цепям управления при каждом отключении катушки. Контактор LC1D32E7 Schneider Electric закрывает обе - это классический необратимый пускатель для силовой части и одновременно аккуратный элемент для «чистой» логики управления на 110 В AC. В реальной эксплуатации это означает меньше ложных срабатываний входов ПЛК, меньше «дребезга» реле и проще ввод в эксплуатацию без плясок с RC-цепочками.
LC1D32E7 Schneider Electric в шкафах с ПЛК и удаленными входами
Катушка управления на 110 В AC (50/60 Гц) удобна для объектов, где цепи управления разведены отдельно от силовых и уже существует трансформатор/распределение на 110 В: насосные станции, вентиляция, технологические линии с импортной периферией. Встроенный ограничитель перенапряжения с диодом отрабатывает выбросы при отключении катушки и снижает уровень помех. На практике это заметно, когда рядом стоят аналоговые модули, датчики 4-20 мА или длинные линии на дискретные входы - «хлопок» контактора не превращается в спорадические ошибки по связи или кратковременные ложные импульсы.
Дополнительный плюс - предсказуемое поведение при частых включениях. При правильном подборе защиты и проводников контактор держит плотный цикл работы, не превращаясь в расходник на сезон.
Контактор LC1D32E7 и режимы AC-3, AC-4, AC-1 без сюрпризов
Мы всегда смотрим не на «ток на шильдике», а на категорию применения. Для двигателей в пуско-остановном режиме важен AC-3: контактор рассчитан на разгон асинхронника и отключение при рабочем токе, когда пусковой бросок уже прошел. Если же у вас толчковый режим, реверс через механическую схему или частые «подхваты» (например, подъемные механизмы, подачи, прессы), всплывает AC-4 - там коммутируются более тяжелые режимы с повышенным электрическим износом. В этом месте инженеры часто ошибаются, выбирая контактор «по киловаттам» без учета реального цикла, и потом получают подгоревшие контакты и нестабильный пуск.
Для резистивных нагрузок (нагреватели, группы ТЭНов через контактор) актуален AC-1: меньше дуги, выше ресурс при той же силовой части. В итоге один и тот же LC1D32E7 можно корректно применить и в моторной линии, и в тепловой, если режимы и защита подобраны по месту.
Серия Schneider Electric LC1D: ресурс и частота коммутаций в реальной работе
По ресурсу у LC1D32E7 логика простая: механика живет долго, а электрическая часть зависит от того, что именно коммутируем и как часто. Высокая механическая износостойкость полезна на линиях, где контактор «щелкает» по технологическим условиям: цикличные насосы, компрессоры с разгрузкой, заслонки и вентиляторы с частыми командами. Отдельно отмечаем заявленную частоту срабатываний при повышенной температуре - это показатель того, что изделие рассчитано на плотный режим в шкафу, где не всегда идеальная вентиляция и в летний период внутри реально жарко.
При этом мы рекомендуем закладывать нормальную теплотехнику: расстояние до соседних аппаратов, аккуратную укладку проводников, контроль затяжки винтовых зажимов и ревизию по регламенту. На винтовых клеммах критично соблюдать момент затяжки - так вы снижаете переходное сопротивление, нагрев и риск «плавающих» отказов, которые сложно диагностировать.
LC1D32E7: монтаж, компоновка и электрическая прочность
Габарит 45 мм по ширине дает удобную плотность в стандартных шкафах, а монтаж на DIN-рейку или на панель позволяет не подстраивать конструкцию под один тип крепления. Это важно, когда делаем унифицированные шкафы: одна и та же силовая группа может уехать и в настенный щит, и в напольный шкаф с монтажной платой.
Номинальное импульсное напряжение 6 кВ по IEC 60947 - не «цифра для паспорта», а запас по стойкости к коммутационным перенапряжениям, особенно в сетях с длинными кабельными трассами и индуктивными нагрузками. В таких условиях просадки и выбросы - норма, и аппарат с нормальной электрической прочностью ведет себя предсказуемо.
IP20 подразумевает установку внутри оболочки. Мы в проектах всегда исходим из того, что силовые клеммы и подвижные части должны быть закрыты дверью шкафа и разделены от слаботочки, чтобы обслуживание было безопасным и без случайных замыканий инструментом.
Практические примеры применения Schneider Electric LC1D32E7
- Пуск и останов трехфазного двигателя вентилятора: стабильная работа в AC-3, минимум помех по цепям управления благодаря встроенному ограничителю перенапряжения.
- Коммутация групп нагревателей: режим AC-1, аккуратная компоновка в шкафу при ограниченном месте, удобное подключение на винтовые зажимы.
- Механизмы с частыми командами: полезен высокий механический ресурс при корректно подобранной защите и обслуживании клемм.
Если подбираете контактор под конкретный двигатель/режим и хотите избежать типовых ошибок по категории применения и цепям управления, берите LC1D32E7 Schneider Electric и закладывайте его в проект с нормальной теплотехникой и защитой - готовы помочь с проверкой схемы включения и увязкой с автоматом/тепловым реле.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.6 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток32 А при 440 В AC-3
- Номинальная мощность при 400 В AC-315 кВт кВт
- Номинальная мощность при 400 В AC-49 кВт кВт
- Номинальное напряжение цепи управления110 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.7 млн. циклов при 32 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
