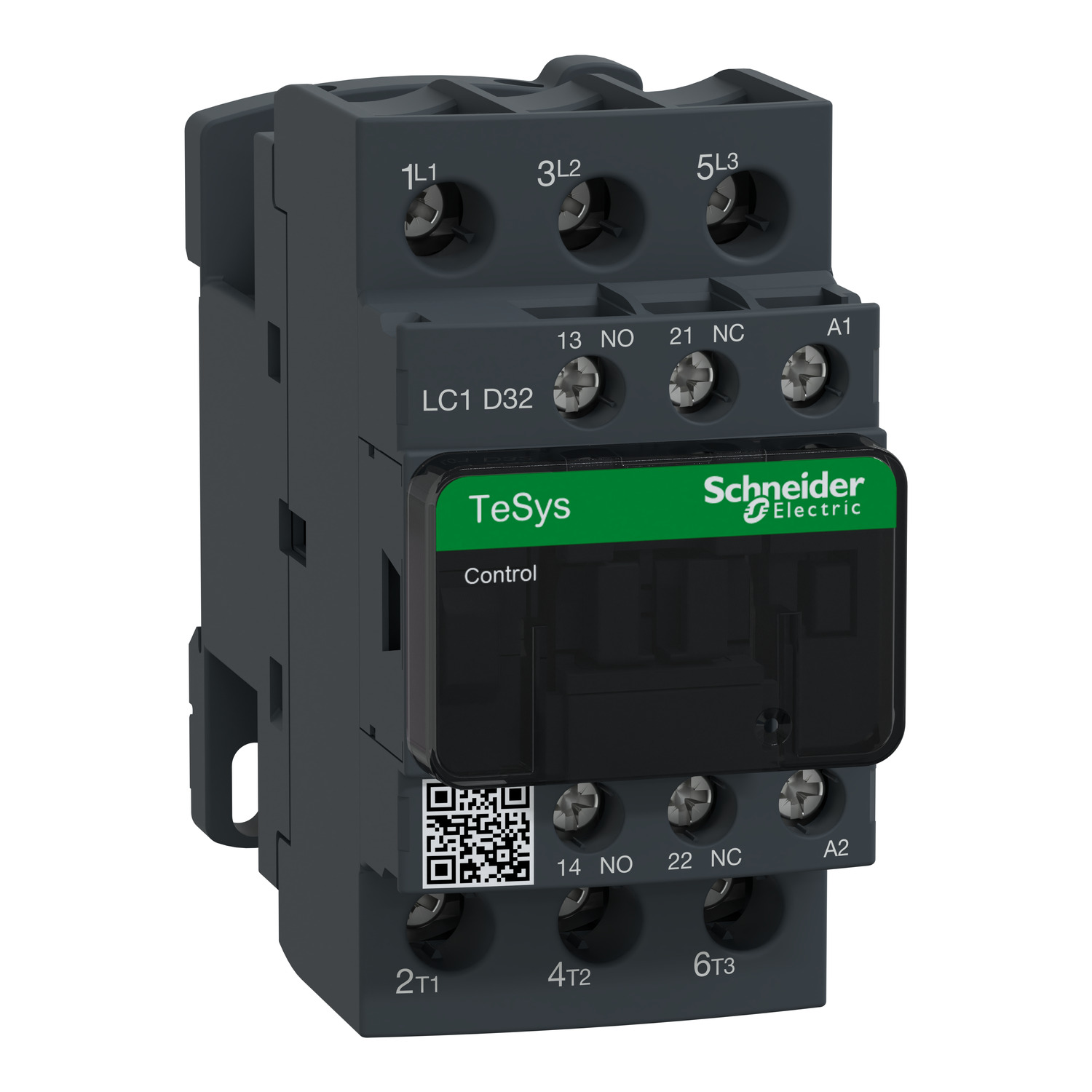

LC1D32M7 контактор Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в шкафу управления нужно надежно запускать и останавливать асинхронный двигатель, проблемы обычно две: контактная группа быстро “съедается” дугой, а катушка наводит помехи на входы ПЛК и реле контроля. LC1D32M7 контактор Schneider Electric закрывает обе задачи на уровне аппаратной части: он рассчитан на типовые моторные режимы и уже имеет встроенное подавление перенапряжения катушки (диод), что в реальной эксплуатации заметно снижает количество “фантомных” срабатываний дискретных входов и деградацию электроники рядом.
LC1D32M7 Schneider Electric в моторных режимах AC-3 и AC-4
Мы подбираем контактор не по “току на шильдике”, а по категории применения. Для пусков двигателей важен AC-3 (пуск и отключение на рабочем токе), а для тяжелых режимов с частыми толчками, подхватом, реверсом через механические схемы - AC-4. У LC1D32M7 заявлены и AC-3, и AC-4, поэтому его можно ставить как в стандартные насосные/вентиляционные узлы, так и в механизмы с повышенной динамикой (например, подающие ролики, шнеки, простые подъемники), где контактам приходится коммутировать токи ближе к пусковым.
Практический момент: в AC-4 дуга агрессивнее, и “запас по мощности” становится не теорией, а ресурсом. В таких проектах мы всегда смотрим не только на двигатель, но и на фактический цикл работы - сколько раз в час идет включение, и какая температура внутри шкафа.
Контактор серии Schneider Electric LC1D и ресурс в циклах
Для автоматизации важна предсказуемость обслуживания. У серии LC1D нормированная механическая износостойкость до десятков миллионов циклов и электрический ресурс в моторном режиме. Это напрямую влияет на интервал регламентной замены: в системах с частыми включениями (например, ступенчатое управление технологическими насосами, компрессорные блоки, аспирация) мы заранее можем оценить, когда контактор уйдет в зону риска по контактному сопротивлению и нагреву клемм.
Отдельно отметим допустимую частоту коммутаций при повышенной температуре - параметр полезен не “для галочки”. В реальных щитах часто видим +45…+55°C из-за плотной компоновки, частотников и плохой вентиляции. Если коммутационная способность не рассчитана на такие условия, начинается дребезг, оплавление изоляции на проводах и периодические отказы, которые сложно диагностировать.
Schneider Electric LC1D32M7 и подавление выбросов катушки
Встроенный ограничитель перенапряжения с диодом - это не просто “защита катушки”. При отключении катушки возникает выброс, который через общие цепи питания и наводки попадает в 24 В дискретку, модули ввода/вывода, датчики. В результате получаем спорадические аварии и ложные импульсы. С диодом фронт выброса гасится, и уровень помех снижается прямо на источнике. Для нас это особенно актуально в шкафах, где рядом стоят:
- ПЛК с чувствительными входами;
- реле контроля фаз/напряжения;
- датчики давления/уровня с длинными кабелями;
- модули удаленного ввода по RS-485/Modbus.
Важно учитывать и нюанс: диодная защита меняет динамику отпускания (катушка размагничивается мягче). В большинстве пусковых схем это плюс (меньше дребезга), но в высокоскоростных системах синхронизации времени отключения мы это закладываем в расчеты.
LC1D32M7 контактор Schneider Electric в компоновке шкафа
По монтажу все прагматично: установка на DIN-рейку или на панель дает свободу компоновки - от типового модульного ряда до силового отсека с разделением по зонам. Габарит и масса важны не только логистически: в вибронагруженных шкафах (насосные станции, вентиляционные камеры, транспортные линии) лишний вес на рейке и слабая фиксация становятся причиной микроподгорания клемм. Здесь помогает нормальная механика корпуса и винтовые зажимы - при правильной обжимке наконечниками и протяжке клемм соединение держится стабильно.
Степень защиты IP20 подразумевает установку внутри оболочки щита. Мы всегда рекомендуем выдерживать зазоры и организовывать кабельные трассы так, чтобы силовые жилы не “обнимали” цепи управления: это снижает ЭМП наводки и упрощает обслуживание.
Типовые сценарии применения LC1D32M7
Несколько примеров из практики, где такой контактор отрабатывает ожидаемо:
- Насос 11-15 кВт в системе водоснабжения: частые пуски по давлению, плюс температурные перепады в помещении - важна устойчивость к нагреву и ресурс контактной системы.
- Вентустановка с автоматикой по датчикам температуры/CO2: подавление выбросов катушки помогает избежать “шума” на входах контроллера.
- Простой привод подачи с режимами подхвата: категория AC-4 полезна там, где обычные контакторы быстро теряют контактное давление из-за дуги.
Если вам нужно подобрать LC1D32M7 контактор Schneider Electric под конкретный двигатель, цикл работы и схему управления (ПЛК, реле, кнопочный пост), пришлите нам мощность, напряжение, частоту включений и условия в шкафу - проверим применимость и предложим корректную компоновку.
- Способ монтажаНа DIN-рейку или на монтажную панель
- СерияLC1D
- Вес0.6 кг
- Рабочая температураОт -40 до +60 °c
- Размеры (ШхВхГ)45 х 90 х 110 мм
- Степень защитыIP20
- Конфигурация контактов3 нормально открытых (NO)
- Тип контактораНеобратимый пускатель
- Количество полюсов3
- Номинальный ток32 А при 440 В AC-3
- Номинальная мощность при 400 В AC-315 кВт кВт
- Номинальная мощность при 400 В AC-49 кВт кВт
- Номинальное напряжение цепи управления220 В AC 50/60 Гц
- Тип катушки управленияЭлектромагнитная катушка
- Встроенный ограничитель перенапряженияДа, с диодом
- Тип зажимов подключенияВинтовые зажимы
- Электрическая износостойкость0.7 млн. циклов при 32 А AC-3
- Механическая износостойкость30 млн. циклов
- Максимальная частота срабатываний3600 циклов в час при 60°C
- Номинальное импульсное напряжение6 кВ согласно IEC 60947
- Категория примененияAC-3. AC-4. AC-1
