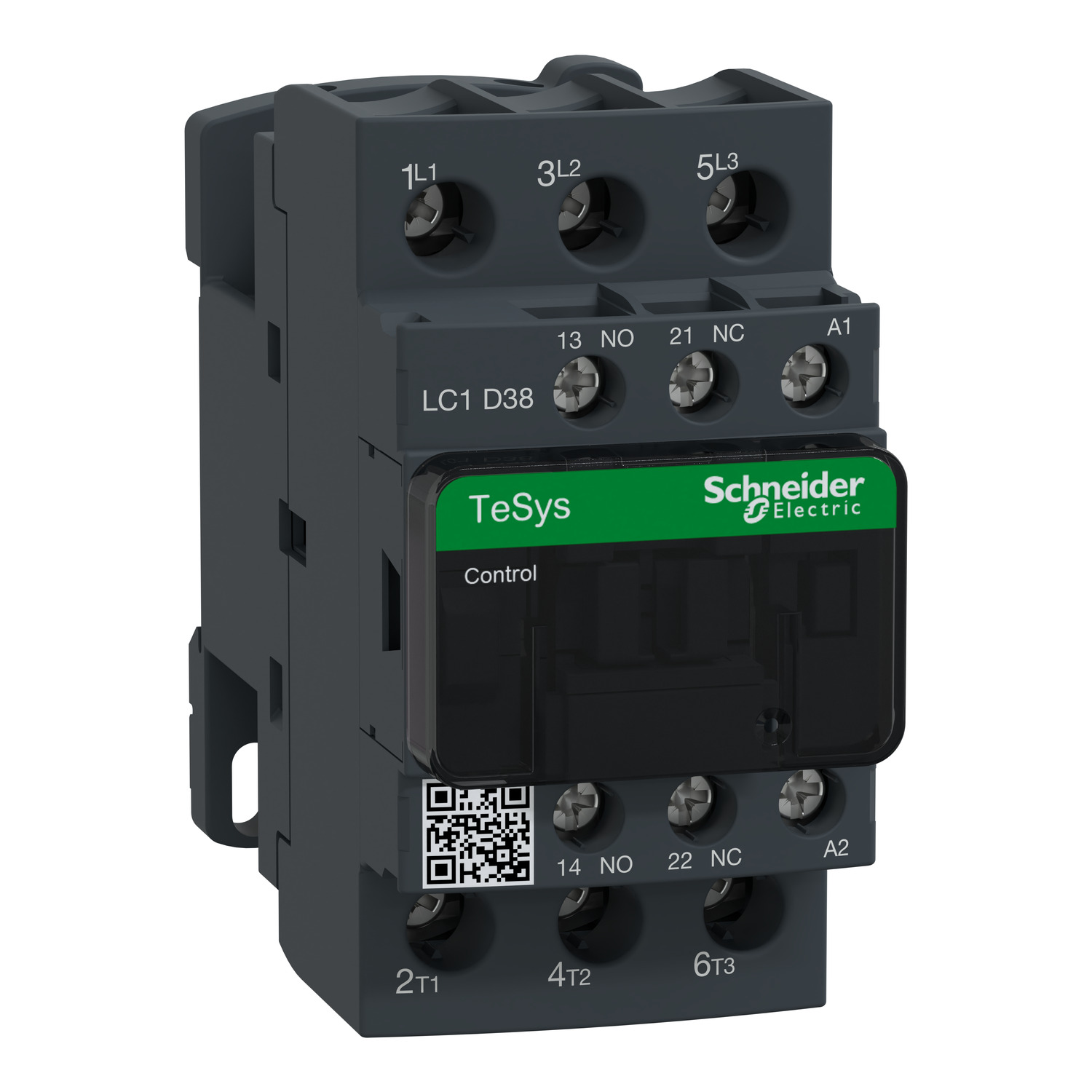

LC1D38F7 контактор Schneider Electric

В реальной автоматике контактор чаще всего «умирает» не от перегрузки по току, а от мелких, но регулярных факторов - дрожание сети управления, выбросы на катушке, частые пуски и остановы, повышенная температура в шкафу, плохо протянутые клеммы. Поэтому при подборе мы смотрим не только на кВт двигателя, а на то, как аппарат поведет себя в конкретном цикле работы. Контактор Schneider Electric LC1D38F7 как раз относится к тем изделиям, где инженеры серии LC1D закрыли типовые болевые точки эксплуатации: стабильная коммутация в AC-3/AC-4, ресурс по механике и электричеству, понятный монтаж и адекватная защита цепи управления от паразитных перенапряжений.

Schneider Electric LC1D38F7 в пусковых схемах и цикличных механизмах

Типовой сценарий - пуск асинхронного двигателя на конвейере, насосе, вентиляторе, компрессоре. В режиме AC-3 контактор работает «чисто»: включение при пусковых токах, отключение на номинале. Но как только появляется частое торможение, подхват, реверсивные алгоритмы с паузами или «подкусывание» продукта на транспортере, режим ближе к AC-4, где дуга и термическая нагрузка на контакты значительно тяжелее. LC1D38F7 рассчитан на такие сценарии по категориям применения, и это важно именно для ресурса контактной системы - меньше пригораний, меньше роста переходного сопротивления, меньше нагрева клемм и шин.

На практике это означает, что при правильно подобранной защите и адекватной вентиляции шкафа мы получаем предсказуемое обслуживание: контактор меняют по регламенту, а не «по факту, когда перестал втягиваться».

Контактор LC1D38F7 и цепь управления 110 В AC

Отдельный плюс именно модификации F7 - катушка управления на 110 В AC 50/60 Гц. Такой уровень напряжения часто встречаем на объектах, где управление питается от понижающего трансформатора для разделения и повышения помехоустойчивости: длинные трассы до кнопочных постов, концевиков, датчиков уровня, а также шкафы, где рядом работают частотники и мощные коммутации.

Встроенный ограничитель перенапряжения с диодом уменьшает выбросы при снятии питания с катушки. Для PLC и модулей дискретного вывода это не «галочка в паспорте», а реально более спокойная жизнь - меньше ложных срабатываний по наводкам, ниже риск пробоя выходных ключей, проще обеспечить электромагнитную совместимость по месту. В прикладном плане это сокращает количество «плавающих» отказов, когда система то работает, то нет, а виноват не контроллер, а индуктивные выбросы в цепях управления.

Серия Schneider Electric LC1D и ресурс в горячем шкафу

В промышленном шкафу +45…+55°C - обычная история: рядом ПЧ, блоки питания, плотная компоновка, слабая циркуляция воздуха. Поэтому мы всегда оцениваем, выдержит ли контактор частые срабатывания при повышенной температуре, а не только «на стенде при +20°C». Для LC1D38F7 заявлена высокая допустимая частота коммутаций при температуре до +60°C, и это напрямую влияет на выбор в задачах с импульсным управлением: дозаторы, упаковщики, заслонки с короткими циклами, групповые пуски вентустановок.

Дополнительно важен широкий температурный диапазон эксплуатации от отрицательных значений до +60°C. В проектах с наружными шкафами, холодными складами или неотапливаемыми насосными это снимает часть рисков по залипанию механики и деградации пластика. Разумеется, при минусовых температурах мы все равно закладываем правильную компоновку, обогрев/термостат и контроль конденсата, но базовая стойкость аппарата дает запас.

LC1D38F7 как узел коммутации: монтаж, обслуживание, диагностика

Мы ценим изделия, которые удобно ставить и обслуживать без «акробатики» в шкафу. LC1D38F7 монтируется как на DIN-рейку, так и на панель - полезно, когда нужно унифицировать сборку: в одном проекте стандартная рейка, в другом - жесткая панель из-за вибраций или требований заказчика. Винтовые зажимы в силовой части и управлении - понятный для сервисной службы формат, особенно на объектах, где нет практики обжима наконечников под пружинные клеммы или где важна повторяемость протяжки.

Степень защиты IP20 подразумевает установку внутри шкафа или кожуха. В эксплуатации это дисциплинирует: обеспечиваем межфазные расстояния, защитные экраны, маркировку проводников, корректную укладку жил. Тогда аппарат работает как рассчитано, а не как «повезет».

Schneider Electric LC1D38F7 в схемах с ПЧ, насосными и вентиляцией

Несколько типовых применений, где этот контактор подходит по логике эксплуатации:

• Насосные станции - основной пуск двигателя и резервирование по вводу. Категория AC-3 закрывает стандартные пуски, а встроенное подавление перенапряжения помогает не ловить помехи на дискретных входах от датчиков давления.

• Вентиляция и дымоудаление - частые включения по сигналам автоматики, работа в нагретых шкафах. Важна термостойкость и стабильное втягивание катушки при «гуляющем» напряжении управления.

• Линии с частыми циклами (заслонки, дозирование, транспортеры) - высокая частота срабатываний и ресурс контактной группы уменьшают вероятность внеплановой остановки.

Отдельно отметим: при работе с частотными преобразователями мы обычно используем контактор не для коммутации выхода ПЧ к двигателю (это отдельная тема), а для вводной коммутации, байпаса или блокировок. В таких схемах важнее надежность катушки, устойчивость к импульсным помехам и качество клеммных соединений.

Подберем LC1D38F7 под ваш режим (AC-3/AC-4), проверим совместимость с цепью управления 110 В AC и предложим корректную обвязку по защите и межблокировкам - дайте вводные по двигателю и циклу работы.
