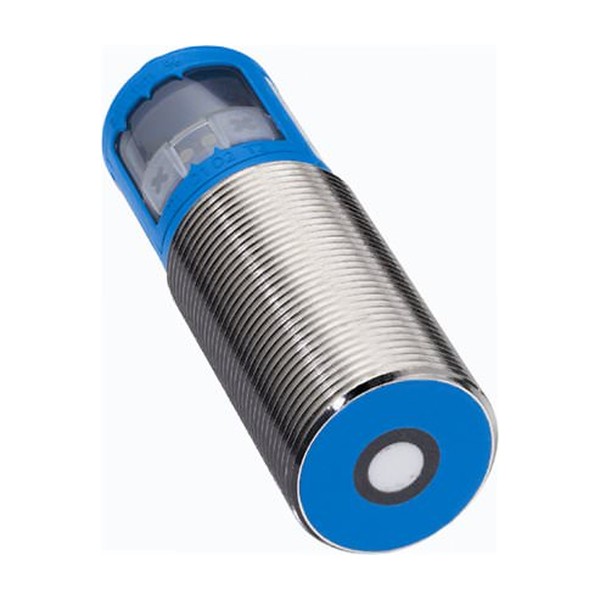

UM30-211113 ультразвуковой датчик расстояния SICK

Как UM30-211113 SICK ведет себя в реальном узле

В типовой задаче - контроль уровня в небольшом бункере, позиционирование тары на конвейере или измерение высоты стопки - ультразвук удобен тем, что не привязан к цвету, прозрачности и отражающей способности поверхности. UM30-211113 ультразвуковой датчик расстояния SICK применяем там, где оптика начинает давать нестабильность: пленка, полупрозрачный пластик, матовая резина, темные поверхности. Датчик работает по времени пролета акустического импульса, поэтому при правильной установке получаем предсказуемую аналоговую обратную связь для ПЛК, а не набор случайных срабатываний.

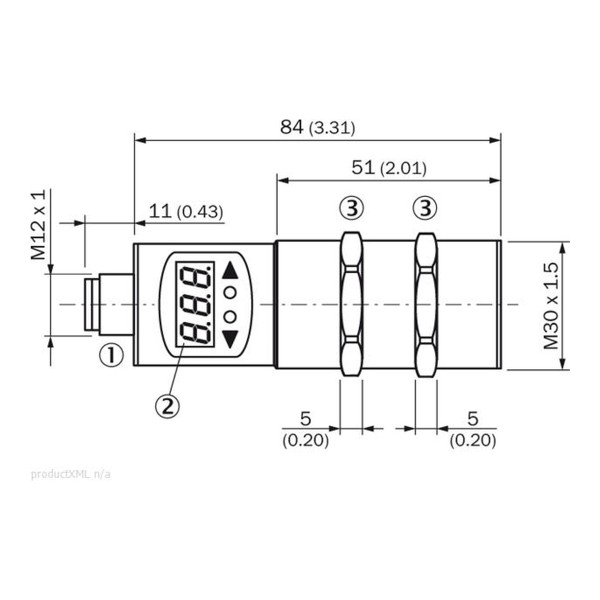

Отдельно ценим, что корпус М30 дает механическую совместимость с массовыми держателями и кронштейнами под цилиндрические датчики. В сервисе это экономит время: заменить датчик можно без переделки крепежа и без подгонки посадочных мест.

Ультразвуковой датчик расстояния SICK UM30-211113: что важно при проектировании

В этой модификации акцент сделан на аналоговый выход. Для автоматизации это означает нормальную замкнутую систему регулирования: можно не просто фиксировать присутствие, а удерживать расстояние или уровень по ПИД в контроллере. На практике это используют, например, в дозаторах: по аналоговому сигналу корректируем подачу, компенсируя провалы сыпучего материала или неравномерность транспортера.

Время отклика 32 мс - показатель, который напрямую влияет на устойчивость контура и на скорость реакции при движущихся объектах. Если измеряем расстояние до детали на конвейере, 32 мс задают верхнюю границу, с какой частотой мы можем обновлять измерение и какие фильтры в ПЛК допустимы. Для большинства линий упаковки и подачи тары этого достаточно, но при высокоскоростных механизмах мы закладываем запас: либо увеличиваем зону измерения и ставим опережающую логику, либо выбираем датчик с меньшей задержкой.

Монтаж и электрика: M12, питание и диагностика без лишних сущностей

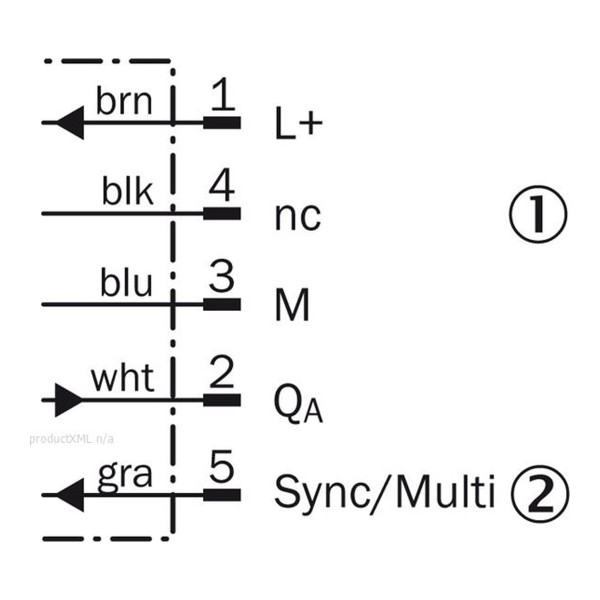

Подключение через M12 на 5 контактов - правильный вариант для промышленной разводки: можно использовать готовые кабели, быстро локализовать обрыв, не страдать с гермовводами. Питание в диапазоне 9-30 В удобно в смешанных шкафах, где рядом сидят 24 В цепи, реле, частотники и распределенные модули. В реальных проектах именно широкий диапазон питания снижает риск, что датчик уйдет в ошибку при просадке на длинных трассах или при пусковых токах соседних нагрузок.

Коммуникационного интерфейса здесь нет, и это не недостаток. В узлах, где требуется простая и повторяемая архитектура, аналоговый сигнал плюс локальная индикация дают более прогнозируемое поведение, чем датчики с шинами, которые нужно адресовать, параметризовать и защищать от ошибок обмена. Светодиодная индикация помогает на пусконаладке: механик видит состояние без ноутбука, а инженер быстро проверяет корректность Teach-in и качество эха.

Teach-in на кнопках и ввод в эксплуатацию на месте

Настройка через кнопки Teach-in - это практичный инструмент, когда объект измерения меняется от заказа к заказу. Пример: линия фасовки с разной высотой коробов. Мы фиксируем эталонную точку (например, верхнюю кромку), задаем рабочий диапазон и сразу получаем масштабирование на аналоговом выходе. Важно, что Teach-in выполняется на месте, с реальным объектом и реальными отражениями. Это уменьшает количество сюрпризов, когда датчик на столе настроили идеально, а на линии он ловит паразитные переотражения от направляющих.

Корпус, стойкость к среде и температурные режимы

Цилиндрический корпус М30 из никелированной латуни - это не про внешний вид, а про выживаемость. На пищевых и упаковочных участках регулярно встречаем частую мойку, туман от моющих средств, мелкую абразивную пыль. Металлический корпус лучше держит механические удары и не так чувствителен к случайным перетяжкам при монтаже. Степень защиты IP67 позволяет спокойно работать в условиях брызг и периодического обмыва, если правильно собраны разъемы и кабельные вводы по месту.

Рабочий диапазон температур от -25 до +70 °C перекрывает большинство складов, неотапливаемых рамп и горячих зон рядом с термоусадкой. Температура хранения шире, что полезно для запасных частей: датчик можно держать на складе без особых условий, и он не деградирует от сезонных перепадов.

Рабочая зона измерения и типовые ошибки установки

Диапазон измерения в пределах десятков сантиметров настраивает на задачи ближнего контроля: уровень в небольших емкостях, контроль зазора, позиционирование. Важно помнить про акустическую геометрию: датчик лучше ставить так, чтобы в его зоне не было наклонных отражателей, перфорированных листов и близко расположенных кромок, иначе получаем ложные эхо-сигналы. Если рядом металл и узкие направляющие, мы обычно добавляем простую механическую маску или смещаем датчик на 10-20 мм, чтобы убрать паразитные отражения.

При работе с ультразвуком также учитываем движение воздуха и пыль. Вентиляция, направленная прямо в зону излучения, может добавить шум и дрожание сигнала. В таких местах мы либо меняем ориентацию, либо используем усреднение в ПЛК, но без фанатизма, чтобы не убить динамику отклика.

Подберите UM30-211113 под вашу механику и задачу регулирования - и заложите корректную установку и масштабирование аналогового сигнала в ПЛК, мы поможем сверить схему подключения и логику ввода в эксплуатацию.
