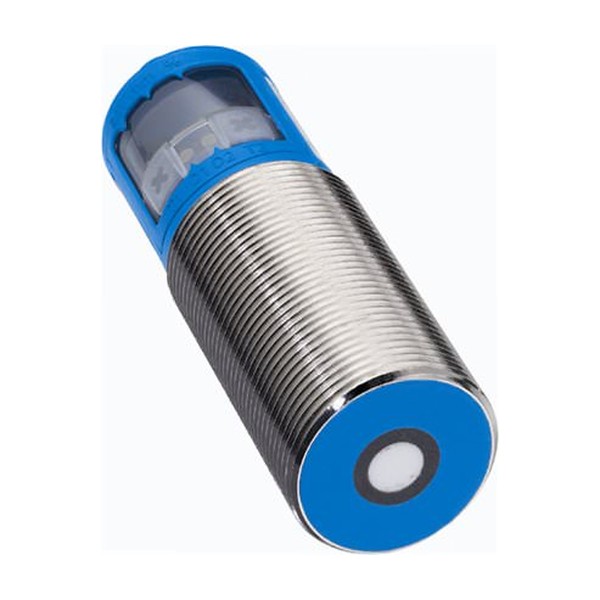

UM30-212113 ультразвуковой датчик расстояния SICK

Как UM30-212113 SICK ведет себя на линии

В реальных установках ультразвук выбирают не из-за моды, а когда оптика начинает давать ложные срабатывания: прозрачная ПЭТ-тара, блестящий металл, темные матовые детали, пыль, водяной аэрозоль. UM30-212113 ультразвуковой датчик расстояния SICK как раз про такие случаи - он оценивает дистанцию по времени пролета акустического импульса, поэтому цвет и отражающая способность поверхности почти не влияют на результат. Для нас это типичный выбор на упаковочных машинах, дозаторах, конвейерах с разномастной тарой и в узлах контроля уровня, где важно стабильно держать геометрию без постоянной перекалибровки.

Отдельно полезна работа по наклонным и слегка неровным целям: ультразвук более терпим к отклонению поверхности, чем многие оптические решения. Это снижает требования к механике и экономит время на юстировке в пусконаладке.

Серия UM30 SICK: практичные детали монтажа и обслуживания

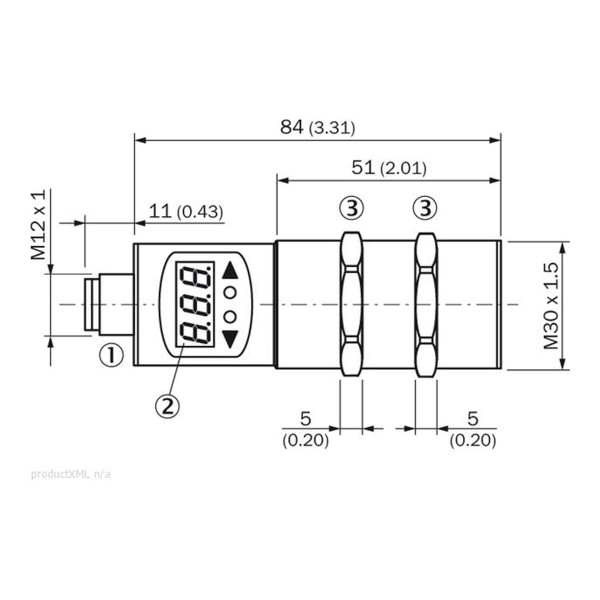

Корпус форм-фактора M30 удобен, когда нужно посадить датчик в стандартный кронштейн или резьбовую втулку, а также выдержать соосность с объектом без сложных переходников. Металлический корпус с никелированием мы предпочитаем в зонах, где есть абразивная пыль, частая мойка и риск механических контактов при наладке. В таких местах пластик быстрее получает задиры, а резьба умирает раньше, чем электроника.

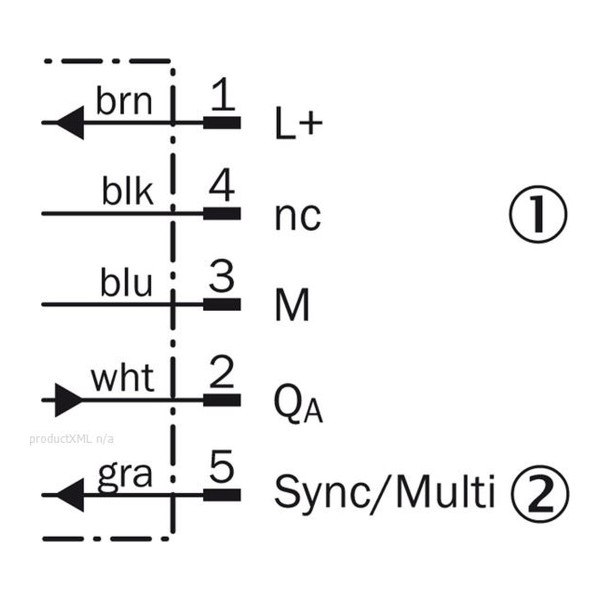

Подключение через разъем M12 на практике означает ремонтопригодность: при обрыве кабеля меняем только шнур, а не тянем новый ввод в шкаф. Плюс проще держать склад ЗИП под типовые M12-кабели, не привязываясь к конкретной длине. Диапазон питания 9-30 В дает нормальный запас по просадкам на длинных линиях и при включении нагрузок в одной цепи 24 В.

Аналоговый выход UM30-212113 SICK в контуре регулирования

В этой модификации сделан упор на аналоговую выдачу - это удобно, когда расстояние нужно не просто контролировать по порогу, а использовать как процессную переменную. Пример: контроль уровня в емкости с пеной или гранулятом, где дискретный датчик дает только факт, а оператору нужна тенденция и возможность завязать на ПИД-регулятор подачу.

Наличие двух типовых вариантов аналогового сигнала (напряжение или ток) позволяет вписать датчик в разные входные модули ПЛК без экзотики. На объектах с наводками и длинными трассами чаще выбираем токовую петлю 4-20 мА - она менее чувствительна к падению напряжения и электромагнитному мусору. Если датчик стоит рядом со шкафом и кабель короткий, 0-10 В тоже рабочий вариант, особенно на компактных контроллерах с напряженческими входами.

Время отклика важно учитывать при быстром перемещении объекта. В задачах типа измерения высоты летящей детали на высокоскоростной линии мы бы проверяли, укладывается ли динамика в требования, а вот для уровня, позиционирования тележки, контроля заполнения лотка или буфера этого обычно достаточно. По опыту, правильнее закладывать не только скорость датчика, но и задержки фильтрации на входе ПЛК и усреднение в софте.

Teach-in и индикация: что реально помогает в пусконаладке

Teach-in с кнопок - это не про удобство ради удобства, а про сокращение времени на запуск и снижение риска ошибочной параметризации. На объекте часто нет инженера с ноутбуком, зато есть наладчик, которому нужно выставить рабочее окно по месту. В таких случаях кнопочная привязка к реальным точкам (например, пустая тара и полная тара) быстрее и надежнее, чем ввод цифр с документации, которая не всегда соответствует фактической геометрии.

Светодиодная индикация полезна для первичной диагностики: видно, есть ли уверенный прием, попали ли в рабочую зону, не зажаты ли настройки. Это экономит время, когда ищем причину нестабильности: механика, паразитные отражения, неправильный угол установки или проблема с питанием.

Эксплуатация в цехе: температура, защита, стабильность

Рабочий температурный диапазон и IP67 важны не на бумаге. Мы регулярно видим установки в неотапливаемых складах, на воротах, в зонах мойки, где конденсат и перепады температур убивают слабозащищенные датчики. Здесь запас по температуре хранения тоже играет роль: логистика и простой оборудования не должны превращаться в лотерею для электроники.

Если рядом есть сильные источники шума или несколько ультразвуковых головок, при проектировании разводим их по месту и по ориентации, чтобы снизить взаимные помехи. Это не вопрос интерфейса связи, а вопрос акустики: правильная компоновка дает больше, чем попытка лечить проблему фильтрами в ПЛК.

Нужен датчик под ваш узел и понятная схема включения с выбором 0-10 В или 4-20 мА - подберем обвязку, кабель M12 и дадим рекомендации по установке UM30-212113. Отправляйте вводные по объекту и условиям среды, подготовим техническое решение.
