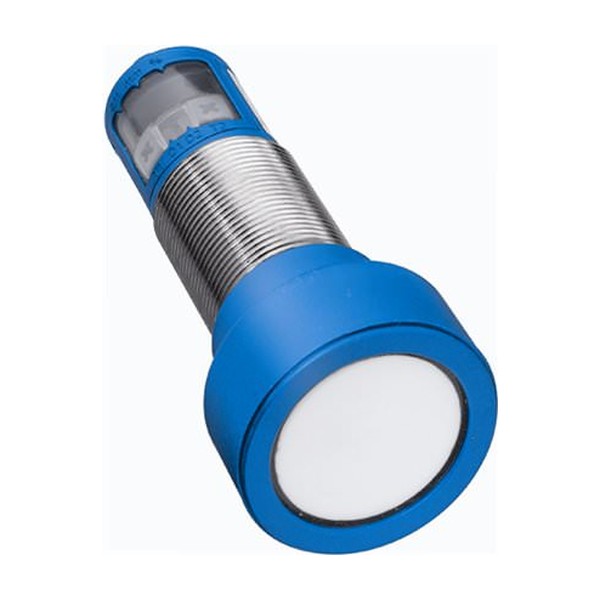

UM30-214113 ультразвуковой датчик расстояния SICK

Как UM30-214113 SICK решает задачу стабильного измерения в реальном цехе

В автоматизации чаще всего требуется не просто увидеть объект, а получить повторяемое расстояние до поверхности, которая может быть темной, глянцевой, полупрозрачной или с переменной текстурой. Там, где оптика начинает зависеть от цвета и засветки, ультразвук ведет себя предсказуемее: датчик работает по времени пролета акустической волны и оценивает дистанцию до отражающей плоскости независимо от контраста. UM30-214113 из линейки SICK UM30 мы ставим в узлах контроля уровня, позиционирования кареток, контроля заполнения тары и на конвейерах с разнотипной упаковкой, когда номенклатура меняется, а перестраивать механику и экраны не хочется.

Диапазон измерения закрывает как ближнюю зону, так и несколько метров до цели, поэтому датчик удобно использовать и на коротких подводах (например, контроль высоты стопы), и на более длинных участках (контроль наличия паллеты в ячейке). Важный практический момент - у ультразвука есть понятие акустического конуса: при выборе места монтажа нужно исключить паразитные отражения от стоек, направляющих и бортиков, особенно в тесных металлических нишах.

Ультразвуковой датчик расстояния SICK UM30-214113: монтаж и подключение без сюрпризов

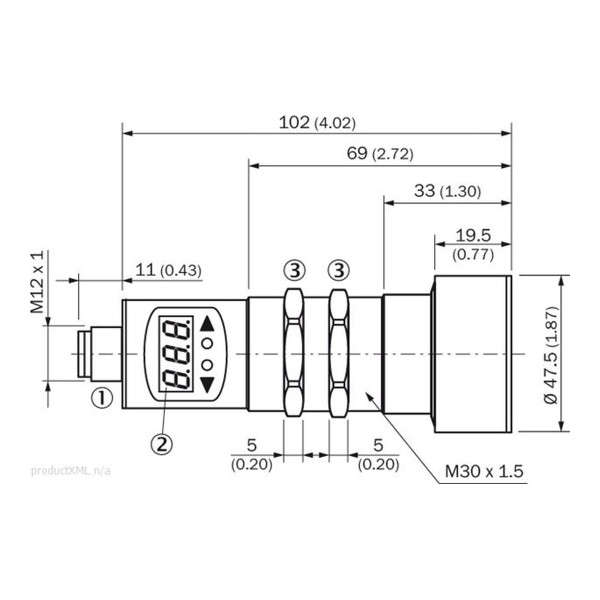

Корпус цилиндрический M30 - это не про внешний вид, а про совместимость с типовыми кронштейнами, хомутами и посадочными отверстиями. В сервисе это экономит часы: датчик можно заменить без переделки крепежа, выдерживая соосность и повторяемость положения. Никелированная латунь в корпусе хорошо переносит механические воздействия и регулярную мойку, а степень защиты IP67 закрывает типовые риски от брызг и влажной уборки. Мы обычно рекомендуем добавлять простое правило: разъем вниз или вбок, чтобы не собирать конденсат по кабелю в сторону контактов.

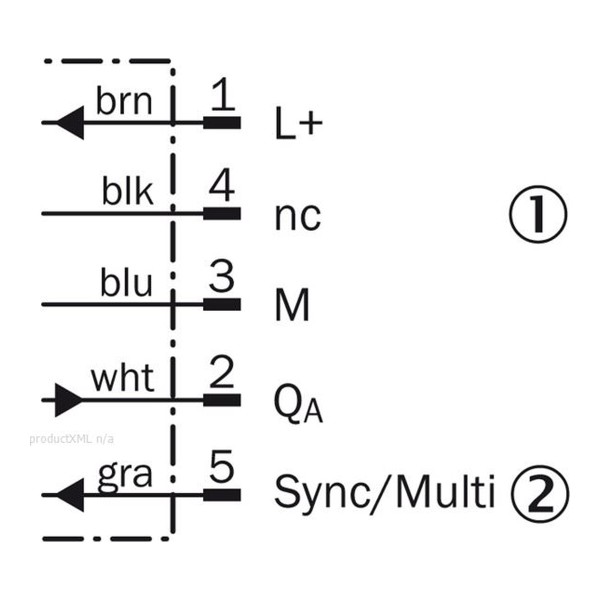

Подключение выполнено через M12 на 5 контактов. Для эксплуатации это означает нормальную ремонтопригодность: кабель можно быстро заменить, есть стандартные готовые сборки, а диагностировать обрыв или переполюсовку проще, чем на клеммнике в распределительной коробке. Питание 9-30 В позволяет подключаться к типовой 24-вольтовой шине шкафа автоматики с нормальным запасом по просадкам при пусках приводов и нагрузках на линии.

Аналоговый выход 0-10 В и 4-20 мА: как выбрать в проекте

UM30-214113 отдает измеренное расстояние в виде аналогового сигнала: 0-10 В или 4-20 мА. В реальных условиях выбор диктуется не теорией, а трассами и помеховой обстановкой. Если датчик стоит рядом с ПЛК в одном шкафу, 0-10 В удобно и быстро заводится на аналоговый вход. Если линия длинная, рядом частотники, сварка или силовые кабели, токовая петля 4-20 мА обычно устойчивее к наводкам и падению напряжения на проводе. Мы в таких случаях дополнительно закладываем контроль аварии по выходу за диапазон и проверяем, как аналоговый вход ПЛК ведет себя при обрыве цепи.

Так как дискретных выходов нет, пороги срабатывания в стиле есть-нет лучше реализовать в контроллере: берете аналог, фильтруете, вводите гистерезис и получаете устойчивый сигнал присутствия без дребезга. Это особенно полезно на сыпучих материалах и при колебаниях поверхности жидкости, когда мгновенное значение скачет, а технологу нужна стабильная логика.

Teach-in и индикация: настройка на месте, а не на столе

Настройка через кнопки Teach-in - практичная вещь для пусконаладки. На объекте мы часто имеем плавающую реальность: фактическая высота рамы отличается от чертежа, а нужная зона контроля уточняется после первых прогонов. Teach-in позволяет быстро привязать рабочее окно к реальному положению цели без ноутбука и без отдельного интерфейса связи. Светодиодная индикация помогает понять, видит ли датчик объект и в каком режиме он находится, что ускоряет первичную диагностику на линии.

Время отклика 180 мс важно учитывать при работе с быстрыми объектами. Для медленных процессов (уровень в емкости, позиционирование при подъеме/опускании, контроль заполнения бункера) это более чем достаточно. А вот на высокоскоростных конвейерах датчик стоит применять осознанно: либо снижать скорость участка, либо увеличивать технологическое окно, либо решать задачу иначе. Мы в проектах всегда сверяем отклик с кинематикой, чтобы потом не ловить ложные перескоки по аналоговому сигналу.

Эксплуатация по температуре, вибрациям и обслуживанию

Рабочий диапазон температур закрывает типовые склады, неотапливаемые зоны и горячие участки рядом с оборудованием, а расширенная температура хранения полезна, когда складирование и логистика происходят зимой. По обслуживанию ультразвук обычно неприхотлив, но есть нюанс: загрязнение мембраны и налипание могут менять условия отражения. Поэтому в запыленных местах мы закладываем регламент протирки и проверку показаний по эталонной дистанции, особенно если датчик участвует в дозировании или контроле уровня с узкими допусками.

Если нужно один раз корректно поставить и дальше просто получать дистанцию в понятном аналоговом виде, UM30-214113 ультразвуковой датчик расстояния SICK - рабочий вариант без излишней сложности по коммуникациям и параметрированию.

Передайте нам условия установки и требуемую зону контроля - подберем схему подключения под ваш ПЛК и дадим рекомендации по монтажу, чтобы датчик стабильно держал измерение в эксплуатации.
