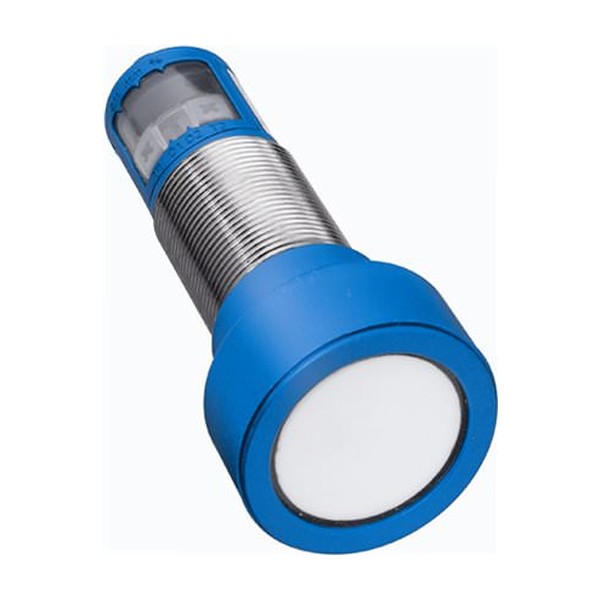

UM30-214118 ультразвуковой датчик расстояния SICK

SICK UM30-214118 в реальных сценариях измерения

Чаще всего к ультразвуку обращаются там, где оптика начинает давать нестабильность: прозрачная пленка на конвейере, темные матовые поверхности, переменная отражающая способность тары, пыль в зоне контроля. В таких узлах нам нужен датчик, который держит геометрию измерения не по контрасту и не по цвету, а по времени пролета акустического импульса. UM30-214118 ультразвуковой датчик расстояния SICK как раз закрывает эту задачу на типовых дистанциях внутри машин и линий упаковки.

Практический пример: контроль наличия и уровня продукта в пластиковом коробе. Оптический датчик ловит блики, а ультразвук стабильно видит границу, если правильно выставить окно срабатывания. Второй кейс - позиционирование поддона перед упором: датчик дает аналог на контроллер, а ПИД-регулятором доводим привод до заданной дистанции без механических концевиков, с меньшим износом.

Что важно в UM30-214118 серии UM30 от SICK на монтаже

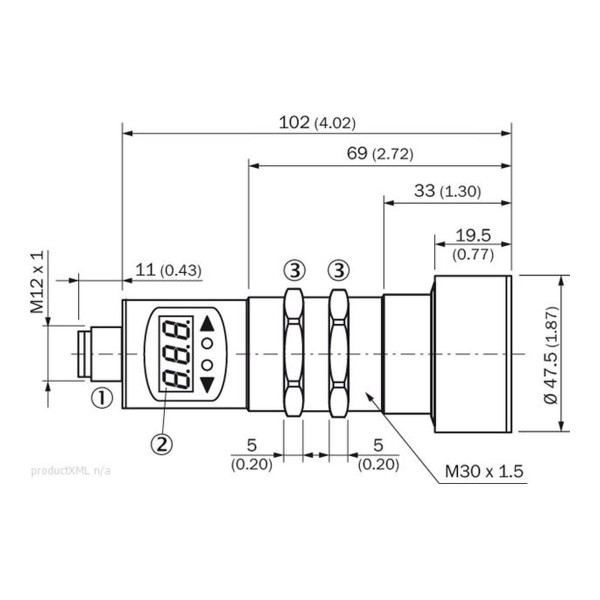

Корпус цилиндрический M30 - это не просто форм-фактор, а удобство для механиков и повторяемость установки. В большинстве стоек и кронштейнов под датчики уже заложены посадочные под M30, поэтому замена или модернизация проходит без переделки металла. Никелированная латунь по опыту лучше переносит контакт с СОЖ, влажной пылью, периодической мойкой, чем окрашенные корпуса: резьба живет дольше, меньше проблем с прикипанием гаек и срывом граней.

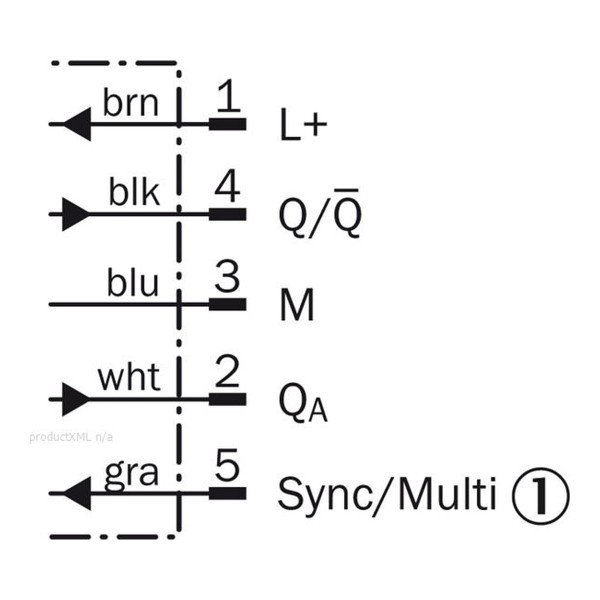

Подключение через M12 на 5 контактов помогает аккуратно развести питание и выходы в шкафу. На линии это означает меньше времени на диагностику: кабель стандартный, развязка типовая, проще держать ЗИП. Важно и то, что питание допускает широкий диапазон, поэтому датчик спокойно переживает просадки в 24 В цепях при пуске двигателей и включении пневмоклапанов, если обвязка сделана без грубых ошибок по земле и экранам.

Выходные сигналы и их польза в эксплуатации SICK UM30-214118

В этой модификации удобно то, что можно выбрать аналоговую обратную связь для измерения дистанции и при этом использовать дискретный выход как технологический порог. На практике мы часто делаем так: аналог заводим в ПЛК для трендов и диагностики, а дискрет используем как быстрый сигнал ОК/НЕТ (например, тара на месте). PNP-логика по дискрету хорошо ложится на стандартные входные карты 24 В без дополнительных реле, что уменьшает вероятность наводок и дребезга контактов.

Отдельно отметим время отклика. В задачах контроля уровня в баке или стабилизации положения на медленном транспортере излишне гнаться за миллисекундами. Важнее, чтобы сигнал был предсказуемым и не гулял при смене материала или при акустических помехах. Здесь адекватная динамика позволяет отфильтровать случайные всплески и не загонять контроллер в постоянные коррекции. Если же нужна высокая скорость на коротком шаге, мы обычно смотрим на механику установки и частоту опроса аналогового входа - это дает больший эффект, чем попытка выжать максимум из датчика в неподходящей задаче.

Светодиодная индикация - мелочь, но на пусконаладке экономит время. Когда наладчик стоит у конвейера с ноутбуком, видно, попадает ли объект в зону срабатывания и как ведет себя порог, не залезая каждый раз в онлайн-таблицу ПЛК.

Teach-in и настройка без лишней инструментализации

Teach-in кнопками полезен там, где нет смысла тащить сервисный интерфейс и настраивать параметрику через внешний софт. Для серийной машины это означает повторяемость: технолог может обучить две точки - пусто и полно, или минимальную и максимальную дистанцию - и сразу проверить логику на дискретном выходе. Важно только соблюдать дисциплину: фиксировать датчик после обучения, не менять угол к цели, и помнить, что ультразвук чувствителен к геометрии отражающей поверхности.

По температуре эксплуатации диапазон закрывает большинство цехов, включая холодные зоны складов и неотапливаемые участки. IP67 в связке с корректным разъемом и кабелем дает нормальную живучесть при влажной уборке и конденсате, но мы все равно рекомендуем не оставлять разъем в натяг и делать капельник по кабелю, чтобы вода не затекала в коннектор.

Где UM30-214118 оправдан, а где лучше выбрать другое решение

Этот ультразвуковой датчик рационален для измерения дистанции до твердых объектов, контроля уровня сыпучих материалов, отслеживания положения тары и паллет, а также для простого аналогового контроля зазора. При этом стоит помнить про акустические ограничения: мягкие звукопоглощающие материалы, сильные потоки воздуха, турбулентность и узкие шахты могут ухудшать стабильность. В таких случаях мы обычно меняем геометрию установки, добавляем акустический экран или переходим на другой принцип измерения.

Подберите UM30-214118 под вашу дистанцию и логику выходов, а мы поможем согласовать схему подключения M12 и пороги Teach-in под конкретный узел автоматики.
