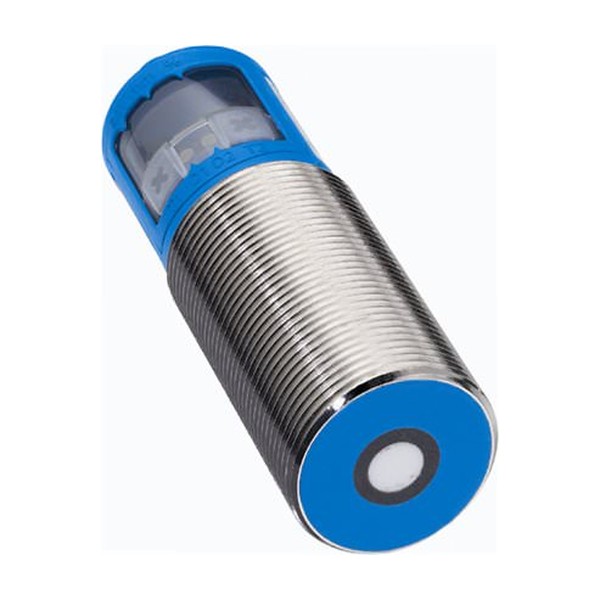

UM30-213113 ультразвуковой датчик расстояния SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В цехе чаще всего проблема не в том, чтобы измерить расстояние, а в том, чтобы делать это стабильно на разном сырье: черный пластик, прозрачная пленка, влажная древесина, матовый металл. Оптика на таких объектах начинает жить своей жизнью, особенно при запылении и бликах. Ультразвук в подобных задачах предсказуемее, поэтому UM30-213113 ультразвуковой датчик расстояния SICK мы обычно закладываем туда, где нужна повторяемость, а не борьба с отражающей способностью поверхности.
SICK UM30-213113: где он реально полезен
По практике, это типовой датчик для аналогового контроля уровня и позиции в ближней зоне: контроль высоты стопы заготовок перед упаковкой, поддержание зазора на подающем столе, измерение провиса кромки, мониторинг уровня в небольших бункерах, а также позиционирование тележки/каретки по расстоянию до упора. Аналоговый выход дает возможность не просто поймать порог, а видеть тренд: медленно растет уровень, уплывает механика, меняется толщина материала. Это удобнее для ПИД-регулирования и диагностики, чем дискрет.
UM30-213113 SICK в серии UM30: логика конструкции и монтажа

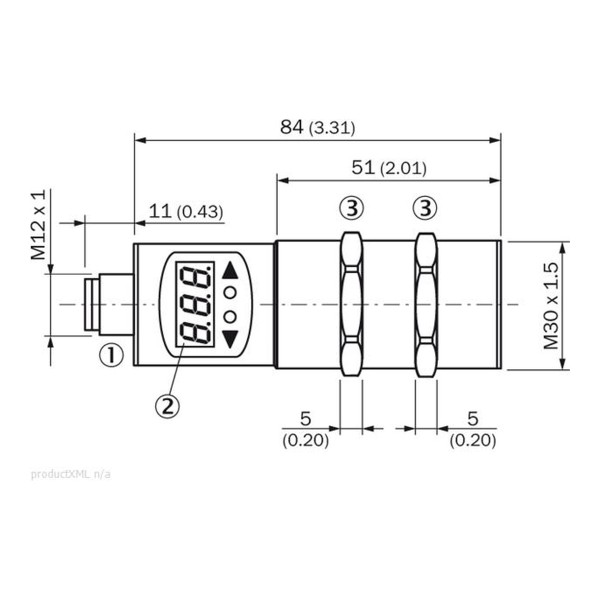

Цилиндрический корпус M30 - это не про эстетику, а про совместимость с промышленным крепежом и быстроту замены. На линии, где датчики периодически получают механические удары, важно, что датчик можно вынуть из кронштейна и поставить новый без подгонки и сверловки. Никелированная латунь в таких местах живет дольше пластика: меньше рисков сорвать резьбу, выше стойкость к случайным касаниям инструментом, проще обеспечить надежный контакт с контргайкой и фиксацию от вибрации.

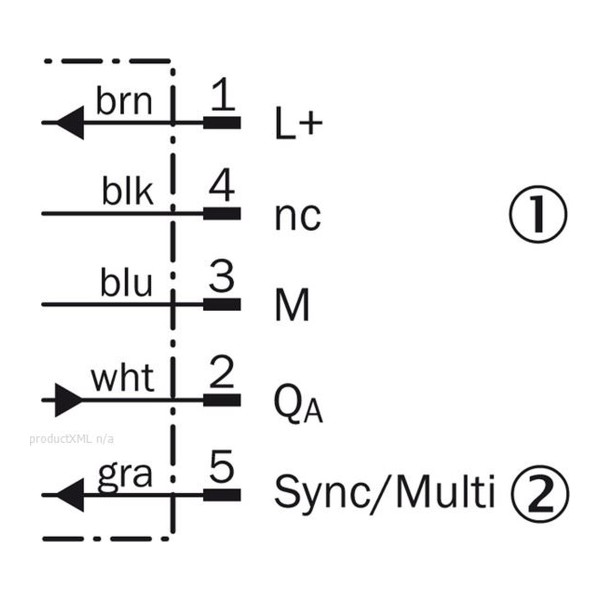

Подключение через M12 на 5 контактов - стандарт для шкафной и полевой разводки. Мы в проектах стараемся уходить от прямого ввода кабеля в клеммник датчика: разъем ускоряет обслуживание и снижает вероятность повреждения оболочки при постоянных изгибах. Для монтажников это также меньше ошибок при замене, особенно когда рядом несколько одинаковых точек измерения.
Как характеристики влияют на эксплуатацию
Время отклика порядка сотни миллисекунд надо учитывать при движущихся объектах. Если контролируем кромку на транспортере, датчик лучше ставить с запасом по расстоянию до зоны регулирования и не ожидать от него реакции как у высокоскоростной оптики. Зато в задачах уровня, плавной подачи, контроля положения с фильтрацией по ПЛК такая динамика обычно достаточна и даже полезна - меньше паразитных колебаний сигнала из-за турбулентности, вибраций и неоднородности поверхности.
Наличие двух вариантов аналогового выхода (по напряжению и по току) дает гибкость по интеграции. 4-20 мА практичнее, если тянем линию через помеховую среду, рядом частотники и сварка, или расстояние до шкафа большое: токовая петля прощает наводки и падение напряжения на проводе. 0-10 В удобен, когда входы аналоговые только по напряжению или нужно быстро подключиться к модулю без организации петли. В обоих случаях мы рекомендуем в ПЛК заложить масштабирование в инженерных единицах и диагностику обрыва/перегрузки, чтобы обслуживающий персонал видел не просто ноль, а причину.
IP67 и расширенные температуры хранения важны не только для улицы. В реальном производстве датчик часто моют, вокруг бывает конденсат, эмульсия, периодические перепады температуры при остановах и пусках. Диапазон рабочих температур позволяет не переживать за штатный режим в неотапливаемых зонах или рядом с технологическим теплом. При этом всегда напоминаем: ультразвук чувствителен к сильным потокам воздуха и пене на поверхности - место установки и экран/козырек иногда решают больше, чем выбор модели.
Настройка и индикация на месте
Teach-in через кнопки - это практичный способ быстро привязать датчик к реальным условиям объекта без ноутбука и интерфейсов связи. На пусконаладке это экономит время: выставили минимальную и максимальную точки по фактическим положениям, проверили линейность по аналоговому входу ПЛК, зафиксировали параметры. Светодиодная индикация помогает обслуживанию: видно, что датчик в зоне измерения, есть ли уверенный прием, как он реагирует на поднесение объекта. Это снижает время поиска неисправности, когда проблема не в ПЛК, а в механике или неправильной ориентации датчика.
Если нужен стабильный аналоговый контроль расстояния в сложных по оптике приложениях, закладывайте UM30-213113 в спецификацию и передавайте нам условия установки - проверим применимость по объекту и поможем подобрать схему подключения под ваш модуль ввода.
- Температура хранения-40 ... +85 °C
- СерияUM30
- Количество дискретных выходов0
- Вид подключенияРазъём, M12, 5-контактный
- Интерфейс связиНет
- КорпусЦилиндрический M30
- Материал корпусаЛатунь, никелированная
- Напряжение питания9 ... 30
- НастройкаКнопки Teach-in
- Рабочая температура-25 ... +70 °c
- Степень защитыIP67
- Время отклика92 мс
- ИнтерфейсыСветодиодная
- Диапазон измерения200 мм ... 1.300 мм, 2.000 мм
- Тип аналогового выхода0 ... 10 В; 4 ... 20 мА
- Масса0.15 кг
- Тип измеренияУльтразвуковой
