SICK UM30-215113 в реальном узле измерения расстояния
Чаще всего этот датчик ставят там, где оптика начинает давать ложные результаты: запыление, пар, блики от пленки, полупрозрачные стенки, темные поверхности. В таких условиях ультразвук ведет себя предсказуемее - он работает по времени пролета акустической волны и меньше зависит от цвета и отражательной способности объекта. UM30-215113 используем как аналоговый измеритель уровня/зазора/положения в механизмах подачи, на конвейерах, в бункерах с сыпучими материалами, в таре с ребрами жесткости.
Практический пример: контроль уровня в накопительном бункере с гранулятом. Лазерный датчик часто ловит пыль и дает гуляние показаний, а ультразвук при корректной настройке окна срабатывания держит стабильный сигнал, что напрямую снижает перерегулирование шнека или заслонки. Второй типовой кейс - контроль провиса петли материала в размотчике: аналоговый выход проще завести на ПИД-регулятор привода, чем городить дискретные пороги.
UM30-215113 SICK: что важно в эксплуатации

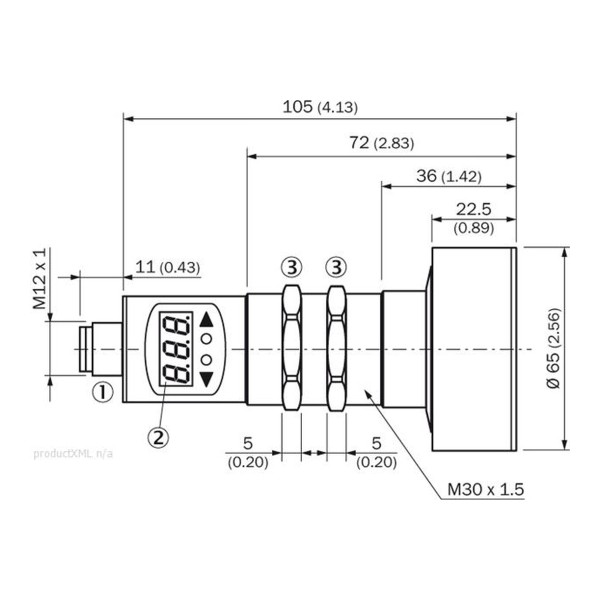

Для нас критично, что датчик рассчитан на питание от 9 до 30 В. Это закрывает типичные шкафы автоматики на 24 В с просадками при пуске приводов и не требует отдельного стабилизатора. Цилиндрический корпус M30 удобен механически: стандартные кронштейны, простая юстировка по оси, нормальная повторяемость при замене датчика без переразметки.
Материал корпуса - никелированная латунь. На практике это не про внешний вид, а про живучесть резьбы и устойчивость к смазкам/охлаждающим жидкостям в станочной зоне. Масса порядка 0,27 кг не создает проблем на вибронагруженных кронштейнах, но крепление все равно делаем с контргайкой и шайбой, чтобы не ловить микросмещения по резьбе.
Степень защиты IP67 позволяет ставить датчик в моечных зонах и на открытых участках линии, но важно понимать границу: IP67 - это защита от кратковременного погружения, а не гарантированная стойкость к агрессивной химии. Если рядом щелочные моющие растворы, мы закладываем кабель и разъем под соответствующую химию и контролируем состояние уплотнений.
Аналоговый выход и настройка Teach-in без лишней обвязки
У датчика предусмотрены аналоговые режимы 0-10 В и 4-20 мА. В реальных проектах выбор делаем по помеховой обстановке и длине трасс: токовая петля устойчивее к наводкам и падению напряжения на кабеле, поэтому для длинных линий до шкафа управления берем 4-20 мА. 0-10 В оставляем для компактных машин, где датчик рядом с ПЛК или модулем аналогового ввода.
Teach-in через кнопки - это возможность быстро привязать диапазон к фактической механике без ноутбука и без интерфейса связи. На пусконаладке это экономит время: выставили минимальное и максимальное положения, сохранили, получили масштабирование под конкретный узел. Светодиодная индикация помогает диагностировать ситуацию на месте: видим, что датчик в зоне измерения, что есть стабильный сигнал, и не тратим время на прозвон и догадки.
Отдельно учитываем время отклика 240 мс. Для медленных процессов (уровень, накопление, позиция на роликовых конвейерах) это нормально и даже полезно как встроенное сглаживание. Для быстрого трекинга объектов на высокоскоростной сортировке такой датчик обычно не выбирают - там нужен другой класс по динамике.
Монтаж и подключение в шкафу автоматики

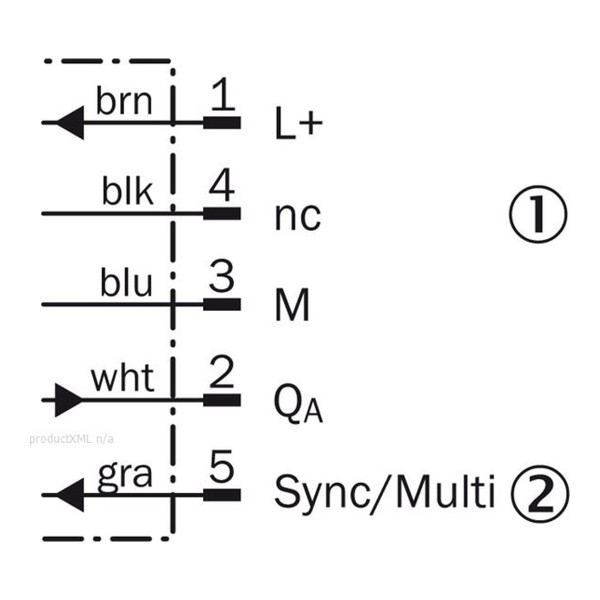

Подключение выполнено через разъем M12 на 5 контактов. Для эксплуатации это плюс: быстрый демонтаж, минимум ошибок при замене, удобная складская номенклатура кабелей. При прокладке рядом с частотными преобразователями придерживаемся стандартной практики - отдельные лотки или расстояние, заземление экрана со стороны шкафа, корректная развязка аналогового сигнала на модуле ввода.
Рабочий температурный диапазон -25...+70 °C закрывает большинство производственных площадок, включая неотапливаемые участки. Температуру хранения -40...+85 °C учитываем для складов и перевозки, особенно зимой.
Важно: из-за отсутствия интерфейса связи параметризацию нужно фиксировать в исполнительной документации. Мы обычно записываем выбранный режим выхода, точки Teach-in и фактическую установочную дистанцию, чтобы сервисная замена проходила без повторной оптимизации.
Если нужен стабильный аналоговый контроль расстояния без зависимости от цвета и бликов - закладывайте UM30-215113 ультразвуковой датчик расстояния SICK в спецификацию и согласуем схему подключения и ввод в эксплуатацию под ваш узел.
- Температура хранения-40 ... +85 °C
- СерияUM30
- Количество дискретных выходов0
- Вид подключенияРазъём, M12, 5-контактный
- Интерфейс связиНет
- КорпусЦилиндрический M30
- Материал корпусаЛатунь, никелированная
- Напряжение питания9 ... 30
- НастройкаКнопки Teach-in
- Рабочая температура-25 ... +70 °c
- Степень защитыIP67
- Время отклика240 мс
- ИнтерфейсыСветодиодная
- Диапазон измерения600 мм ... 6.000 мм, 8.000 мм
- Тип аналогового выхода0 ... 10 В; 4 ... 20 мА
- Масса0.27 кг
- Тип измеренияУльтразвуковой
