UM30-211114 ультразвуковой датчик расстояния SICK

UM30-211114 SICK в реальном цикле линии

На практике этот ультразвуковой датчик берут, когда оптика ведет себя нестабильно: прозрачная пленка, темная резина, глянец, запыление, периодический конденсат. В таких местах нам важно не красивое разрешение на стенде, а предсказуемое срабатывание в сменном режиме. UM30-211114 закрывает типовой узел контроля расстояния на коротком плече: подача лотка к упору, позиционирование тары перед дозатором, контроль наличия детали в гнезде, проверка высоты стопки заготовок. Измерительная зона у него рассчитана именно на ближний диапазон, поэтому проще обеспечить повторяемость и меньше ловить паразитные отражения от фона.

Отдельно отмечаем, что тут нет полевых интерфейсов и аналогового выхода. Для многих это плюс: датчик работает как понятный дискретный элемент автоматики, без лишней параметризации по сети и без риска, что кто-то поменяет масштабирование в ПЛК. Два дискретных выхода позволяют разнести функции: например, один выход - окно допуска по расстоянию, второй - сигнал раннего предупреждения для замедления привода или включения торможения перед упором.

Почему конструкция UM30-211114 SICK важна на производстве

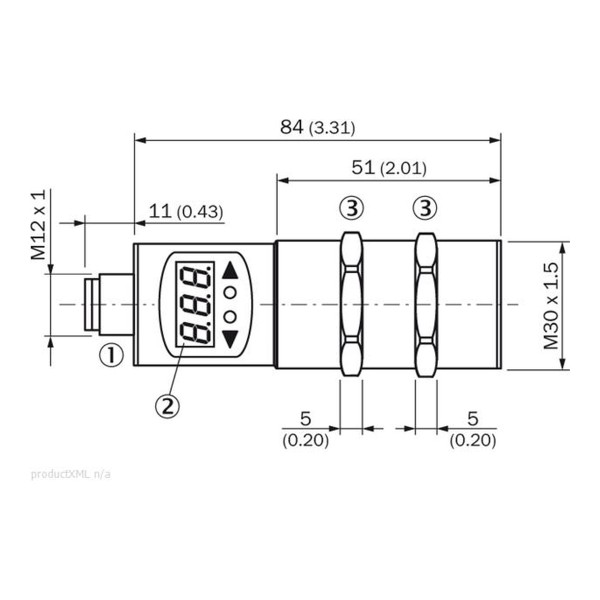

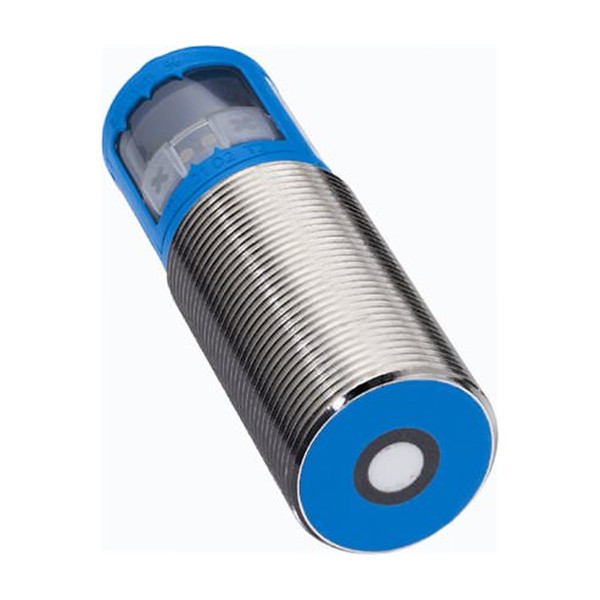

Цилиндрический корпус форм-фактора M30 - это не про внешний вид, а про ремонтопригодность и унификацию. Под такую посадку на большинстве линий уже есть кронштейны, гайки, отверстия в плитах и траверсах. При замене не нужно переваривать крепеж или переносить датчик, а значит, мы меньше трогаем механику и быстрее возвращаем станок в допуск по наладке.

Никелированная латунь в корпусе - рабочий вариант для цеха, где встречаются СОЖ, слабая химия на мойке, влажная уборка. В сочетании с IP67 датчик спокойнее переживает брызги и регулярную очистку. Для нас это снижает вероятность плавающих отказов, когда внутрь попадает влага через разъем или микрощели и начинается нестабильная индикация и ложные срабатывания.

Подключение и диагностика без сюрпризов

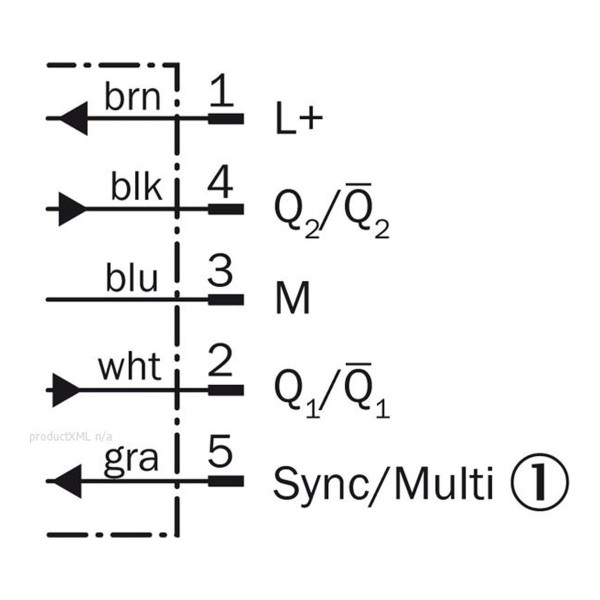

Подключение через разъем M12 на 5 контактов удобно тем, что можно заранее собрать кабельные сборки в шкафу, а на объекте просто защелкнуть готовый шнур. Это дисциплинирует монтаж: меньше скруток, меньше неочевидных обрывов, проще прозвонка. При пусконаладке мы ценим светодиодную индикацию - она ускоряет проверку юстировки и понимание текущего состояния выходов без ноутбука и без осциллографа.

Питание в широком диапазоне помогает в реальных сетях 24 В, где на длинных трассах просадка под пусковыми токами приводов - обычное дело. Датчик не должен уходить в неопределенное состояние при кратковременном снижении напряжения, иначе ПЛК начинает ловить ложные переходы и мы получаем хаотичные остановы линии.

Настройка Teach-in и практические примеры

Teach-in кнопками - это быстрый способ привязать датчик к конкретной механике без сложных меню. Пример 1: конвейер подает коробку, нужно подтвердить, что она дошла до зоны запайки. Мы задаем Teach-in на расстояние до боковой стенки и получаем стабильный сигнал присутствия даже при смене цвета картона. Пример 2: контроль уровня заготовок в накопителе на короткой дистанции. Один выход используем как минимальный уровень для дозапуска подачи, второй - как максимальный для защиты от переполнения и упора механики.

Время отклика здесь важно не само по себе, а в связке со скоростью механики. Если на быстром транспортере окно контроля слишком узкое, датчик с медленной реакцией может не успеть корректно отработать короткий объект. Для корректной интеграции мы обычно проверяем: длину контролируемой детали, скорость ленты, и закладываем запас по времени на фильтрацию в ПЛК, чтобы не ловить дребезг при вибрациях.

Электрическая часть и логика управления

Выходы типа NPN требуют правильного согласования с входными модулями. В шкафах с PNP-входами датчик напрямую не всегда подойдет без промежуточных реле или согласующих модулей. Зато в системах, где принята NPN-логика, он включается напрямую и дает четкий дискретный сигнал без преобразований. Мы рекомендуем на стадии схемы проверить тип входов ПЛК, общий потенциал, а также фактическую нагрузочную способность входной цепи - это дешевле, чем разбираться с фантомными срабатываниями на объекте.

UM30-211114 ультразвуковой датчик расстояния SICK хорошо встраивается в простые контуры: стопор, отсечка, контроль положения, защита от столкновения на малой дистанции. Он не перегружает систему данными и не требует сетевой инфраструктуры, но при этом дает промышленную механическую базу и понятную наладку.

Нужен надежный дискретный контроль расстояния на коротком диапазоне - закладывайте UM30-211114 в спецификацию и передавайте нам схему входов ПЛК и условия установки, проверим совместимость и подскажем оптимальную обвязку.
